1简介

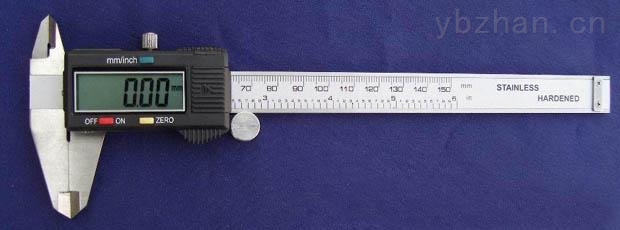

名称：数显游标卡尺英文：[Digital Calipers]

数显卡尺，是一种测量长度、内外径、深度的量具。

数显卡尺具有读数直观、使用方便、功能多样的特点。

数显卡尺主要由尺体、传感器、控制运算部分和数字显示部分组成。

按照传感器的不同形式划分，数显卡尺分为磁栅式数显卡尺和容栅式数显卡尺两大类。

2工作原理

数显卡尺的尺身装有高精度齿条，齿条运转带动圆形栅格片转动，用光电脉冲计数原理,将卡尺量爪的位移量转变为脉冲讯号，通过计数器和显示器将测量尺寸用数字显示在屏上。

3使用方法

数显卡尺的使用方法

准备工作

1）擦干尺身表面，清洁各测量面

2）松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常

测量

1）按开关键打开电源

2）按公英制转换键选择所需单位制

3）移动尺框，使两外测量面手感接触后按置零键置零，即可进行正常测量。

读数方法

直接在LCD显示窗读取所测值。

测量方法

可以直接利用数据采集仪连接数显卡尺实现测量零件的长度、内外径和深度等。工作原理结图：

4优势

1、节约人力，提率

用于直接连接检测仪器进行自动数据采集（如数显卡尺、百分表、高度计、测厚仪、电子称、拉力计、深度游标卡尺等），无需操作人员手工记录数据，节约人力成本；

2、连接多个仪器

数据采集仪配置两个串口，可以同时连接两个仪器进行同时自动测量；

3、方便数据分析

测量数据自动保存在系统的存储卡中，用户可以使用USB导出数据文件，以进行相关的分析， 用户也可通过网络直接获取测量的数据；

4、报警及防错

软件具备丰富功能，容易操作使用，对于超过规格标准的情况，系统将以声音及颜色进行报警；

5、移动测量

数据采集仪连接数显卡尺测量法

数据采集仪连接数显卡尺测量法

支持移动测量，可由操作人员在现场移动操作，进行产品的质量检测；

6、支持手工录入

支持手工录入，与传统的纸张记录模式相比较，避免人工二次录入，节约人力成本。

5常见问题

数显卡尺为何容易数乱？这个还得从卡尺的工作原理来解释，目前国内的卡尺都是使用容栅传感器，是利用电容的耦合方式将机械位移量转变成为电信号，该电信号进入电子电路后，再经过一系列变换和运算后显示出机械位移量的大小。如果现场有水、切削液等液体，溅到卡尺上，甚至使用者手上的汗液沾到卡尺尺面上，都会成为屏蔽卡尺电信号传递的主要原因，使容栅传感器不能正常工作，从而造成显示混乱。

6解决方法

如果发生了这一显示混乱现象，可用*，取2-3小团棉花，用一小团棉花沾湿*，轻轻拧干，来回擦拭卡尺的刻度膜后丢掉，再取一小团棉花沾湿*，轻轻拧一小滴（注意不要滴太多，否则液体会进入电子组件造成其他问题！）在卡尺的刻度膜上，来回拉动卡尺（目的是把与刻度膜紧密接触的显示组件线路板所粘的屏蔽物体也去掉），然后轻轻拧干刚才的棉花后，反复擦拭卡尺的刻度膜即可。通过这个方法基本可以解决数显卡尺数乱的问题。
