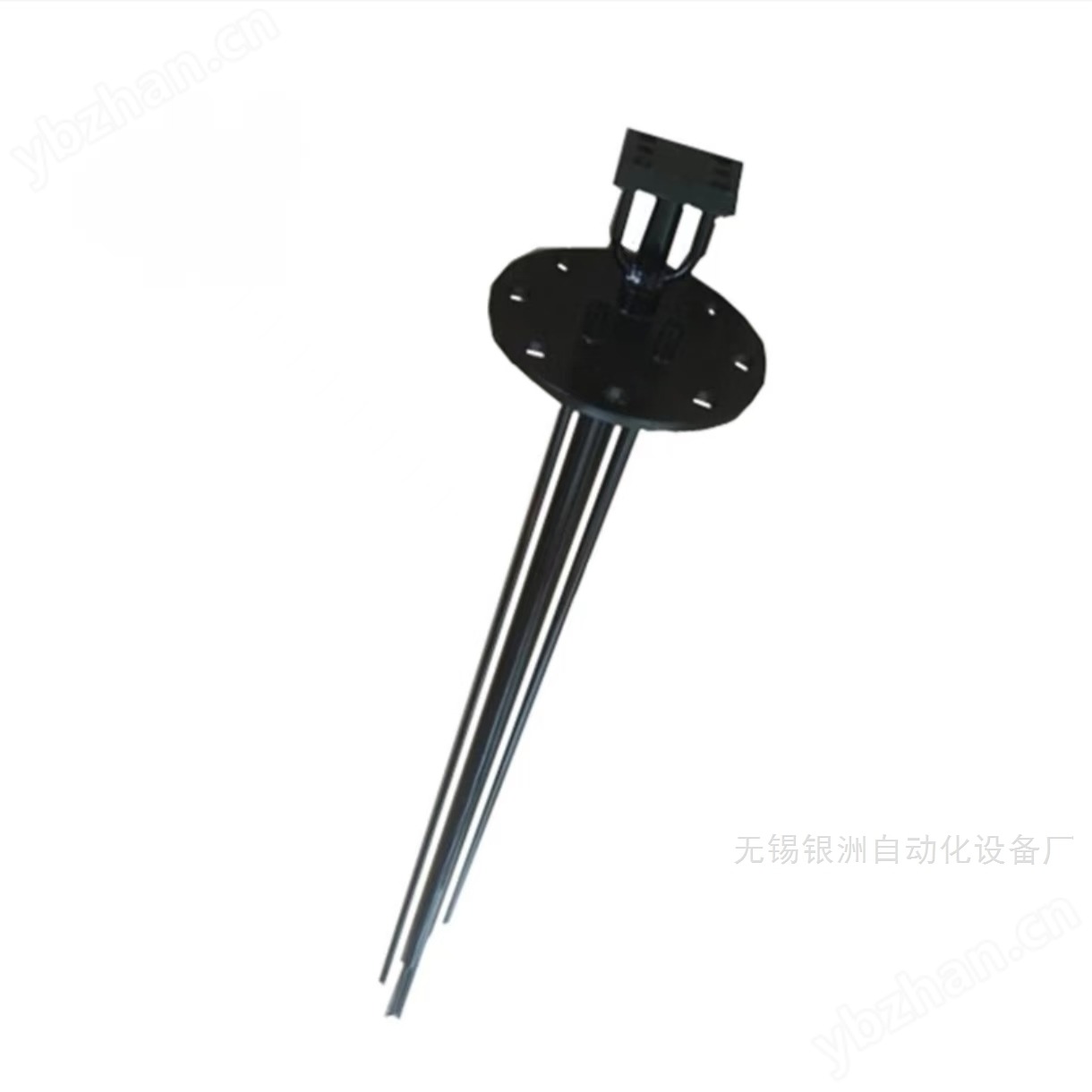

YZ系列皮托管

一、产品概述

YZ系列皮托管属于差压式流速测量设备，是经典皮托管的工业升级款，针对工业现场粉尘堆积、测孔堵塞、高温老化等痛点优化设计，摒弃传统皮托管易堵、维护频繁的弊端，采用一体化结构与专用防腐材质，机械强度高、稳定性强。该系列产品规格齐全，可根据管道尺寸、工况条件定制长度、安装方式与材质版本，适配圆形、矩形各类工业管道，搭配差压变送器、数据采集模块即可组成完整测量系统，支持就地显示或远程传输数据，满足工业自动化监测与调控需求。

二、工作原理

YZ系列皮托管的核心工作原理严格遵循伯努利方程，通过同步采集流体的全压与静压，计算两者差值（动压），进而换算出流体流速与风量。具体流程为：设备探头迎流端的全压孔正对流体流向，捕捉流体流动时的总压（静压与动压之和）；探头侧面的静压孔与流向垂直，采集未受扰动的流体静压；两者形成的动压差值经差压元件捕捉，结合现场温度、压力参数进行补偿运算，准确得出管道内介质流速，再根据管道截面积换算实时风量。其中，多点矩阵式产品可采集管道断面多点数据，有效规避流场不均带来的测量误差，进一步提升检测准确度。

三、结构分类与特点

（一）YZ-L型标准皮托管

采用经典双层套管结构，内管传导全压，外管传导静压，结构简洁、阻力小、测量精度高。适配低粉尘、洁净风道、通风管道等常规工况，无需复杂维护，多用于暖通空调、轻工、民用通风等领域的风速检测。

（二）YZ-S型防堵皮托管

采用靠背式双管设计，测压孔径优化加大，自带气流动能自清灰结构，可减少粉尘黏附与堆积，防堵性能突出。适配高粉尘、高颗粒物工况，如工业烟道、煤粉管道、除尘风管等，维护周期较标准型大幅延长。

（三）YZ多点矩阵皮托管

采用阵列式多点取压布局，探头设有多组全压孔与静压孔，可覆盖管道断面80%以上区域。适合大口径管道、流场紊乱的工业场景，能均衡采集断面平均流速，解决单点测量的数据偏差问题，多用于大型窑炉、工业尾气排放、大型风道等流量监测。

四、核心性能优势

1.  防堵性能优异：优化开孔结构与导流设计，减少粉尘黏附，部分型号可搭配防堵吹扫装置联动使用，实现长期免清理稳定运行，适配高粉尘恶劣工况。

2.  材质耐用耐候：标配304不锈钢材质，可选316L、高温合金等防腐耐高温材质，适用温度范围广（-40℃~900℃，可根据型号调整），抗磨损、耐酸碱，使用寿命长。

3.  测量准确稳定：出厂前进行准确系数标定，测量精度可达±1.0%~±2.5%，重复性≤±0.1%，抗工业现场电磁干扰，可长期稳定输出有效测量数据。

4.  安装适配性强：支持法兰连接、插入式等多种安装方式，结构小巧，拆装便捷，可实现不停机在线安装与检修，适配不同规格、类型的工业管道。

5.  拓展性良好：可配套差压仪表、数据采集设备，输出4~20mA/RS485（Modbus）标准信号，无缝对接工业DCS、PLC自动化控制系统，实现远程监控与数据联动。

五、主要应用领域

YZ系列皮托管适配多行业工业流体测量场景，核心应用领域包括：

1.  电力行业：锅炉炉膛、送引风机风道、烟气管道、脱硫脱硝系统的风速、风量监测；

2.  冶金行业：高炉热风管道、煤气管道、除尘系统的流量检测与风量平衡调控；

3.  化工与建材行业：窑炉尾气、粉尘输送管道、反应釜通风管道的流速监测；

4.  环保领域：工业废气排放、烟囱流速/流量核算，满足环保合规检测要求；

5.  其他领域：矿山巷道通风风速监测、暖通空调风量平衡测试、洁净室通风检测等。

六、安装与日常维护

（一）安装要点

安装时需保证探头正对介质流向，与管道轴线平行；探头插入深度需达到管道轴线位置（流速最高区域）；上游预留≥5倍管径直管段，下游预留≥3倍管径直管段，避免涡流干扰测量精度；法兰连接需密封牢固，引压管路无弯折、漏气。

（二）日常维护

定期（3~6个月）用压缩空气吹扫测压孔，清理表面粉尘与杂质，防止堵塞；检查引压管路密封性，及时更换老化密封件，避免漏气影响压差采集；高温、腐蚀性工况下，定期校验配套差压仪表精度，检查探头材质损耗情况；长期停用后，需清理探头与管路，防腐防护。
