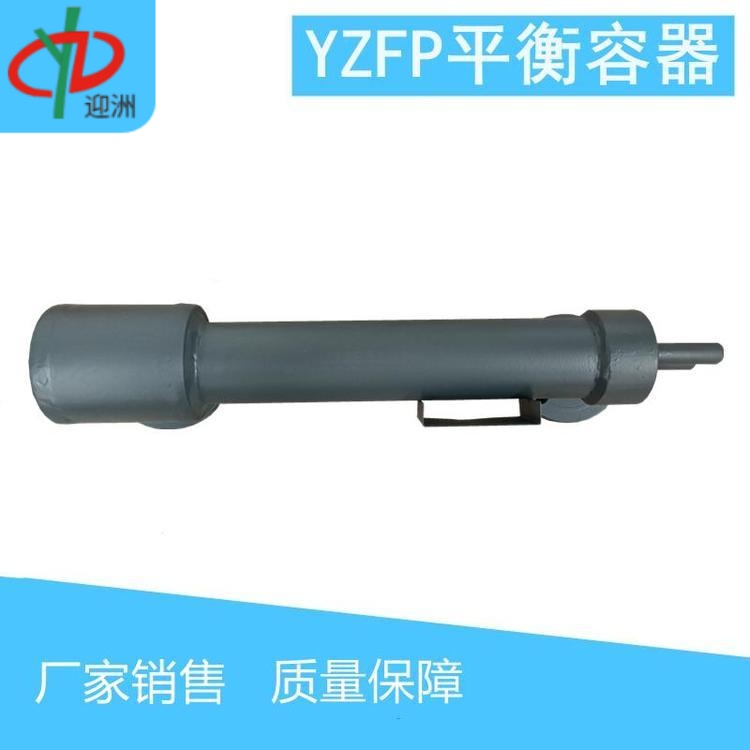

锅炉专用平衡容器

一、产品概述

平衡容器是差压式液位计的关键配套部件，也被称为冷凝容器或参比容器。通过构建恒定参比液柱，将被测容器的气相压力与液相压力进行平衡比较，输出与液位高度线性相关的差压信号。产品采用碳钢或不锈钢材质，适配 - 20℃～550℃、压力≤22MPa 的复杂工况，具备结构坚固、密封性好、补偿性强等特点，是工业高温高压液位测量的标准配置。

二、工作原理

平衡容器依托静压平衡原理与蒸汽冷凝特性运行：

●1.气相侧（正压）：对接被测容器气相区，饱和蒸汽进入容器后冷凝形成恒定高度的参比水柱，产生固定基准压力。

●2.液相侧（负压）：对接被测容器液相区，压力随容器内液位高低实时动态变化。

●3.差压生成：正压侧恒定基准压力与负压侧动态液位压力形成差值，该差值与液位高度呈准确线性关系。

●4.信号转换：差压信号接入差压变送器，转换为 4～20mA 标准电信号，实现液位远程监测与控制。

三、主要类型与结构特点

（一）单室平衡容器

●结构：单层筒体，无腔体分隔，内设冷凝腔与溢流口。

●原理：蒸汽冷凝形成恒定水位，多余冷凝水溢流回被测容器，维持参比压力稳定。

●特点：结构简洁、成本低、维护便捷；补偿能力有限，易受环境温度影响。

●适用：低压、低温工况，如除氧水箱、普通储罐液位测量。

（二）双室平衡容器

●结构：双层独立腔体，由凝汽室、基准杯、溢流室、连通器组成。

●原理：外层凝汽室生成冷凝水流入基准杯（正压侧），内层连通器对接液相（负压侧），双层结构保证两侧液柱温度、密度，实现温度自补偿。

●特点：测量精度高、抗干扰强、有效去除虚假水位；结构复杂、成本较高。

●适用：高温高压核心工况，如电站锅炉汽包、高压反应釜液位监测。

四、核心性能优势

1.温度压力补偿：双室结构自动平衡两侧液柱温度与密度，抵消工况波动误差，测量精度可达 ±1.0%～±2.0%。

2.稳定性强：恒定参比水柱设计，长期运行无漂移，有效避免 “虚假水位” 导致的误报警与误操作。

3.材质耐用：标配 304/316L 不锈钢，可选高温合金，耐高温、耐腐蚀、抗疲劳，使用寿命长。

4.适配性广：压力等级覆盖低压 / 中压 / 高压，可按工况定制长度、连接方式（法兰 / 焊接），适配各类容器尺寸。

5.维护简便：无运动部件，定期排污、检查密封性即可，维护周期长，运行成本低。

五、应用领域

●电力行业：锅炉汽包、除氧器、高低压加热器、凝汽器液位监测。

●化工行业：高压反应釜、精馏塔、储罐、换热器等高温高压设备液位测量。

●能源行业：余热锅炉、蒸汽发生器、压力容器的液位监控与安全联锁。

●其他领域：冶金高炉汽包、制药高压反应釜、食品加工蒸汽容器等液位检测。

六、安装与维护

（一）安装要点

1.垂直安装，保证参比水柱垂直，安装位置需高于被测容器正常水位，便于冷凝水回流。

2.气相侧（正压）接容器汽相管，液相侧（负压）接容器液相管，引压管无弯折、无泄漏。

3.双室平衡容器需保温，减少环境温度对参比液柱的影响。

4.安装后充注隔离液（如水或乙二醇），排净引压管内空气，避免气阻影响测量。

（二）日常维护

1.定期（1～3 个月）排污，清理容器内杂质，防止堵塞引压管。

2.检查法兰密封面、焊缝有无泄漏，及时更换老化密封件。

3.高温工况下，定期校验差压变送器精度，补偿温度漂移误差。

4.冬季伴热保温，防止引压管内冷凝水结冰冻裂设备。
