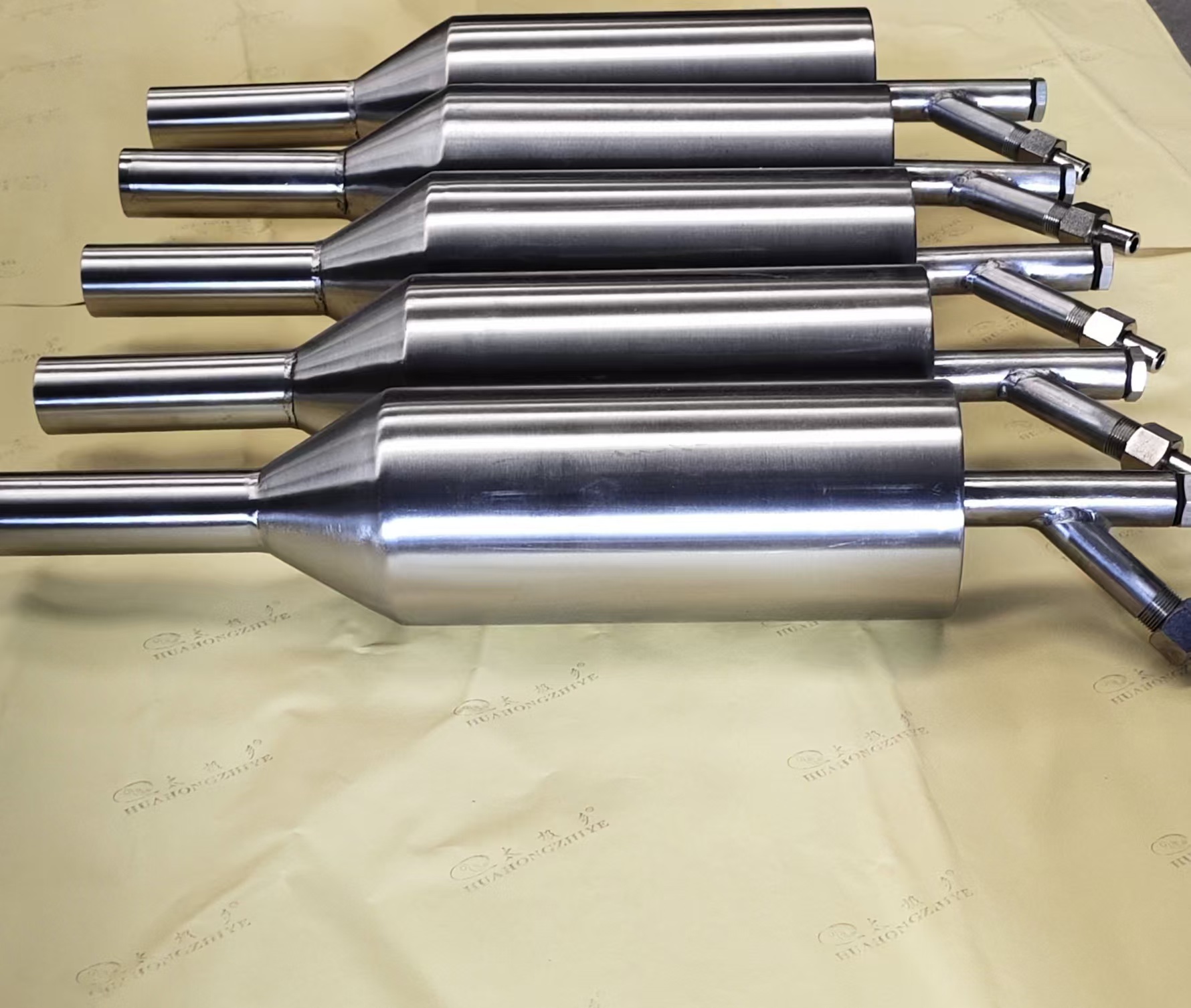

工业防堵风压取样装置

一、产品概述

工业防堵风压取样装置是针对高粉尘气体风压、差压测量中取样管路易堵塞的行业痛点，经过科学设计研发的专用取样设备，可有效解决传统取样器需人工清堵、维护工作量大、测量易失真的问题。其核心价值在于通过内置防堵机构，实现粉尘与气体的稳妥分离，确保取样介质纯净，为变送器、差压计等测量仪表提供可靠的信号来源，避免因堵塞导致的仪表失效、测量误差，保障工业生产安全稳定运行。

该装置属于无源防堵取样设备，无需外接气源、不消耗能源，构造简明、外形美观，采用工业级耐磨耐腐蚀材质制造，可适配高温、高粉尘、强腐蚀性等恶劣工业工况。根据应用场景不同，可分为旋风分离式、多层过滤式等类型，常见型号有PFD系列，可根据管道尺寸、介质特性、压力温度等参数定制，适配不同行业的取样需求，经过内地多家电厂、水泥厂长期使用验证，防堵效果明显。

二、工作原理

工业防堵风压取样装置的核心工作原理基于气体对流与旋风分离理论，通过多层防堵机构的协同作用，实现粉尘拦截与气体净化，整体工作流程分为进气、分离、取样、排尘四个环节，无需人工干预，实现自主防堵：

1.  进气环节：含粉尘的工业气体（如锅炉烟道烟气、制粉系统风粉混合物）通过装置底部取样管进入取样器内部，取样管通常伸入管道流速稳定区域，确保取样具有代表性，部分型号可配备防磨套，延长使用寿命。

2.  分离环节：气体进入取样器后，沿器壁切线方向旋转流动，基于粉尘与气体的比重差异，粉尘在重力与惯性作用下被甩向器壁，再通过多层防堵机构的层层过滤、回落，实现粉尘与气体分离，这也是该装置防堵的核心环节。

3.  取样环节：经过分离净化后的纯净气体，通过取样管路输送至变送器、差压计等测量仪表，为风压、差压测量提供准确的介质来源，整个过程无附加测量误差，确保测量精度不受影响。

4.  排尘环节：被分离的粉尘在重力作用下，落入取样器底部的集灰区域（或锥端），无需人工频繁清理，可通过定期拧下底部螺母自行排出，或根据工况设置自动排尘机构，进一步降低维护工作量。

三、核心结构与技术参数

（一）核心结构

该装置采用模块化简约设计，无复杂运动部件，主要由四大核心部件组成，结构紧凑、维护便捷，各部件协同实现防堵与取样功能：

1.  取样管：作为气体进入的通道，通常采用304、316L不锈钢或20#碳钢材质，可根据工况定制长度与口径，底部配备防磨套，防止高温、高速粉尘冲刷磨损，部分型号采用38mm规格管道与风管连接，确保密封性能。

2.  防堵分离单元：核心为三层旋风分离式防堵机构，是实现粉尘与气体分离的关键，采用耐磨耐腐蚀材质制造，可有效拦截不同粒径的粉尘，防堵效果明显，确保长期运行不堵塞。

3.  集灰与排尘单元：位于取样器底部，呈锥形设计，便于粉尘沉降聚集，配备密封螺母，拧下螺母即可实现粉尘排出，操作简便，无需拆卸整个装置。

4.  连接与密封单元：包含法兰、管接头等部件，采用焊接或螺纹连接方式，与风管、取样管路密封连接，要求焊接密闭、无泄漏，部分接头采用水暖器材，加装活动接头，便于拆装维护。

（二）关键技术参数

1.  公称压力：常规≤6.4MPa，可根据工况定制更高压力规格；

2.  适用温度：常规≤200℃，高温工况可定制，适配锅炉烟道等高温场景；

3.  材质：主体采用20#碳钢、304或316L不锈钢，防堵机构可选用不锈钢材质，提升使用寿命；

4.  管道适配：适配DN80、DN100等常规管道口径，管道通径50mm≤D≤8000mm可定制；

5.  防堵性能：在粉尘浓度较高的工况下，可实现长期无堵塞运行，等速取样率＞95%（烟气流速6m/s-14m/s范围内）；

6.  连接方式：法兰焊接、螺纹连接、插入式连接等，可根据安装场景选择；

7.  工作环境：温度-10℃～200℃（可定制高温），相对湿度≤95%，适配高粉尘、腐蚀性气体环境；

8.  安装要求：烟道宽度＞2m时对称安装2台，＜2m时安装1台，通常安装于空气预热器的烟道上。

四、核心性能优势

1.  防堵全面，免维护：采用旋风分离+多层防堵机构，可有效拦截粉尘，实现自主防堵，无需外接气源吹扫，不消耗能源，基本无需日常维护，仅需定期排尘，大幅降低运维成本与劳动强度。

2.  测量准确无偏差：分离后的气体纯净，无粉尘干扰，不会对风压、差压测量造成附加偏差，确保测量仪表采集的数据真实可靠，适配高精度测量需求。

3.  结构简洁，安装便捷：无复杂运动部件，构造简明、外形美观，安装工作量小，连接方式灵活，可根据现场工况快速部署，焊接密封要求简单，便于后期拆装维护。

4.  适配性广，耐用性强：材质可根据工况定制，适配高温、高粉尘、强腐蚀性等复杂工况，不锈钢材质可大幅提升使用寿命，可应用于多种含固体微粒的气体取样场景。

5.  性价比高，运行可靠：制造成本适中，无需额外能耗，长期运行故障率低，经过工业场景长期验证，可在制粉输粉系统、炉膛、烟道等场景实现长期稳定运行。

五、应用领域

工业防堵风压取样装置凭借优异的防堵性能与适配性，应用于粉尘密集型工业领域，核心应用场景聚焦于各类高粉尘气体的风压、差压测量，具体包括：

1.  电力行业：火电厂锅炉烟道、炉膛、制粉系统、输粉系统的风压、差压测量，是电厂风压监测系统的核心配套设备，可有效解决煤粉堵塞取样管路的问题。

2.  水泥行业：水泥厂回转窑、水泥窑烟道、通风管道的风压测量，适配水泥粉尘等易堵塞工况，保障通风系统与窑炉运行稳定。

3.  冶金行业：钢铁厂高炉、加热炉、通风管道的风压取样，适配高温、高粉尘环境，为冶金炉运行调控提供准确的风压数据。

4.  化工行业：化工生产中含粉尘、固体微粒的气体管道风压测量，适配腐蚀性介质场景，保障生产过程安全可控。

5.  其他领域：面粉厂、矿山通风系统、工业废气处理设备的风压取样，以及其他含有固体微粒的气体风压、差压测量场景。

六、安装与日常维护

（一）安装要点

1.  安装位置：优先安装于空气预热器的烟道上，取样管需伸入管道内部流速稳定区域，取样头朝向烟气来流方向，避开涡流、管道弯头、进出水口等区域。

2.  固定与密封：将密封法兰与烟道焊接牢固，确保焊接密闭无泄漏；取样管与旋风分离单元用螺母连接，接口处密封处理，防止气体泄漏影响测量。

3.  管路连接：用硅胶管将测压管与测量仪表连接，旋风分离单元与引出管、阀门连接牢固，过渡管接头采用水暖器材，加装活动接头，便于拆装。

4.  保温处理：取样系统（烟道外部分）及旋风分离单元需保温措施，防止取样后介质结露，堵塞取样管路。

5.  数量要求：烟道宽度＞2m时，需在烟道上对称安装2台取样器；宽度＜2m时，仅安装1台即可，确保取样具有代表性。

（二）日常维护

1.  定期排尘：根据粉尘浓度情况，定期拧下底部集灰单元的密封螺母，排出聚集的粉尘，避免粉尘堆积过多影响防堵与取样效果。

2.  定期检查：每周检查取样管、法兰接口的密封性能，查看是否有泄漏、松动现象；检查防磨套是否磨损，若磨损严重及时更换。

3.  清洁维护：每季度清理取样器内部的积灰，检查防堵机构是否有堵塞、损坏，确保分离功能正常；清理后重新安装，确保密封良好。

4.  环境维护：保持取样装置周围清洁，避免杂物堆积，防止腐蚀性气体、水汽侵入，延长设备使用寿命；高温工况下定期检查保温层完整性。
