电厂烟道专用智能隔断吹扫装置

一、设备核心构造

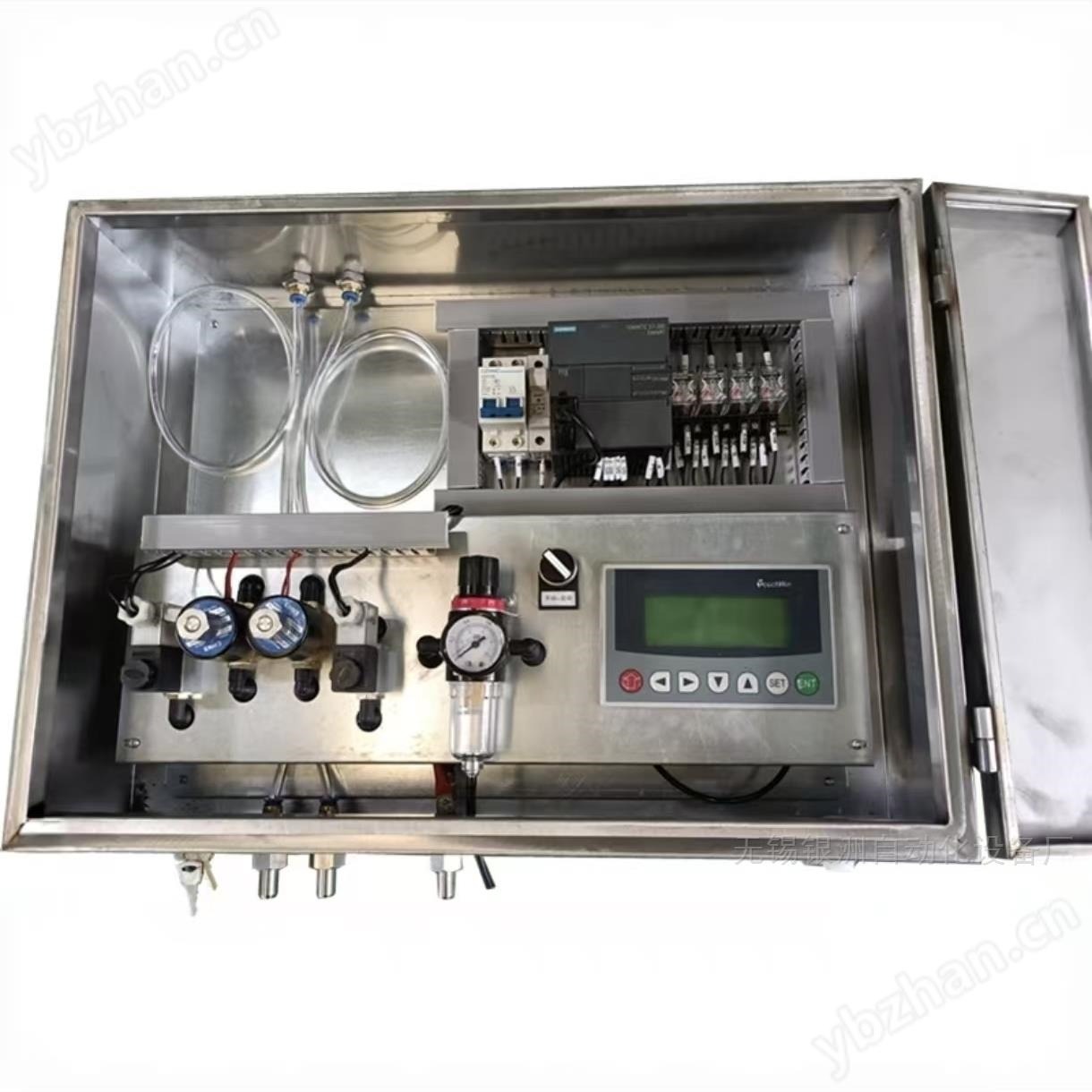

智能隔断吹扫装置采用模块化集成结构，整体布局紧凑，无繁杂外接管路，适配狭窄烟道安装空间。整机主要由气动隔断阀体、高压储气腔体、智能控制模块、压力传感组件、过滤减压单元、不锈钢连接管路六大部分组成。阀体采用锻造合金材质，耐高温、抗粉尘冲刷，可在高温烟气环境中长期运行；控制单元搭载触控芯片，内置可编程时序程序，支持自定义吹扫间隔、通气时长、隔断闭合时间；前端配置精密过滤器，可拦截压缩空气中水分与杂质，避免二次污染测控管路，结构兼顾密封性与抗压性，适配工业恶劣工况。

二、工作运行逻辑

该装置采用**隔断隔离+脉冲吹扫**双重工作模式，依托气压差原理完成自动化作业，全程分为三个运行阶段。其一为隔断密封阶段，测控设备采样监测时，隔断阀自动闭合，隔绝烟道高温烟气，防止烟尘回流淤积探头；其二为加压储能阶段，储气腔持续储存压缩空气，稳定内部气压，保障吹扫瞬间气流强度；其三为脉冲吹扫阶段，按照预设程序自动开启阀体，高压气流定向冲击取样管路与探头缝隙，吹除粉尘、硫化物附着物，吹扫完成后再次闭合隔断阀，形成循环防护。流程无需人工干预，启停逻辑清晰，规避连续吹扫造成的数据波动。

三、产品技术特性

相较于传统手动吹扫、简易直通吹扫设备，智能隔断吹扫装置技术优势突出。其一，具备物理隔断功能，可阻断烟气倒灌，杜绝腐蚀性烟气损毁精密传感元件；其二，智能时序调控，可根据粉尘浓度自定义吹扫周期，节能降耗，避免无效吹扫；其三，气流稳压均衡，搭配减压过滤组件，气压恒定不伤管路，不会干扰仪表检测精度；其四，环境适配性强，可耐受高粉尘、高温、潮湿腐蚀工况，无惧烟道振动影响；其五，运维便捷，无易损易耗小件，阀体密封件耐用性强，长期运行故障率低。

四、适用工况与应用场景

该装置主要配套工业烟气监测系统使用，主要服务火电、热力、化工焚烧等行业。在火电厂中，适配烟道氧化锆氧量分析仪、多点测风装置、压力取样测点，防止测孔堵塞；在化工窑炉设备中，用于高温尾气取样管路清洁，保障烟气成分检测准确度；在热力供暖锅炉中，优化炉膛测控气路，减少粉尘堆积。尤其适合含硫、含尘、高湿的恶劣烟道环境，是仪表前端防护无法替代的配套设备。

五、安装与运维规范

安装时需垂直或水平固定于仪表前端管路，进气口搭配干燥过滤装置，保证气源洁净无油水；管路连接密封严实，杜绝泄压漏气影响吹扫力度；电控线路远离高温管壁，隔热防护。日常运维流程简单，定期排查气源压力、阀体密封性即可；每半年清理一次内部过滤滤芯，防止杂质堵塞气路；冬季低温工况下，需管路保温，避免压缩空气冷凝结冰。设备出现吹扫无力、卡顿异常时，优先检查气压阀与隔断阀芯，排查难度低，维护成本低廉。
