电厂烟道专用皮托管装置

一、工作基本原理

皮托管装置核心依托伯努利方程压差测速原理。装置分为总压采集通道与静压采集通道，正对流体流向的测孔捕捉总压，侧面静压孔采集静态压力。两路压力形成差值后，接入差压变送元件，将压差信号转化为可识别电信号，再通过公式运算换算出流体流速，结合管道截面积即可得出实时流量。不受介质轻微杂质、常规温压波动影响，测量逻辑简单、稳定性强。

二、整体结构组成

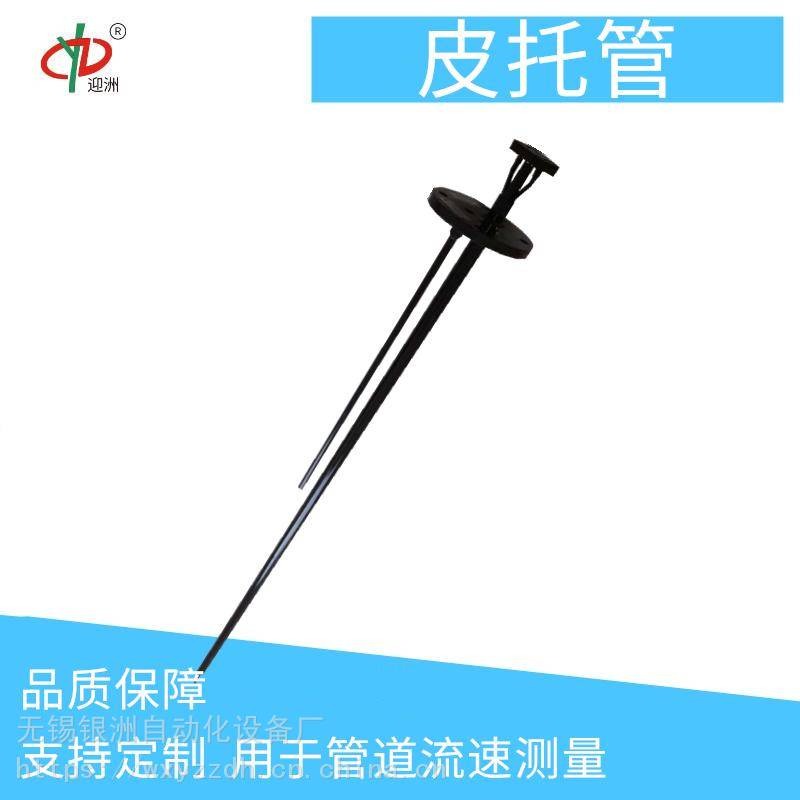

皮托管装置整体为整体式管状结构，主要由测速探头、总压管、静压管、密封连接座、引压接口、安装固定法兰六部分构成。探头采用一体成型工艺，双通道相互隔离，杜绝压力串扰；引压管路规整密闭，可外接差压变送器、压力表及在线监测系统；法兰或螺纹结构适配管道、烟道多种安装形式，拆装便捷、密封性能优良。

三、主流产品分类

按照结构形式与使用工况，可分为常规三大类：

标准 T 型皮托管：结构简约，适用于常温、低粉尘、洁净风道环境，多用于暖通、实验室、普通通风管道测速。

S 型皮托管：双向取压设计，抗紊流能力强，适配含尘、含湿、气流扰动大的烟道与除尘管道，容错率高。

防堵耐磨皮托管：采用加厚管壁与防堵测孔结构，可搭配外置吹扫组件，适合高温、高粉尘、长期连续运行的工业窑炉、电厂烟道等严苛工况。

四、性能主要特点

皮托管装置相较其他流速测量设备优势明显：无传动零件，故障率低、使用寿命长；测量范围宽，高低流速均可准确感应；耐高温、耐腐蚀，可适配复杂工业介质环境；响应速度快，信号传输稳定，可直接对接 PLC、DCS 及环保在线监测系统；安装方式灵活，后期维护工作量小，无需频繁校准。

五、适用行业与工况

适配电力、水泥冶金、环保化工、矿山通风、暖通空调等领域。主要用于锅炉风道风速监测、烟气排放流速检测、除尘管道风量计量、矿井巷道通风测试、大型楼宇空调风道流量平衡调节等场景，是工业流体监测通用性强的基础检测设备。

六、安装与使用要点

安装时需保证探头正对流体流向，尽量选在直管段位置，远离弯头、阀门等扰流构件；高温工况需考虑热膨胀余量，避免形变影响测量精度；引压管路布置规整，防止漏气造成压差失真。日常使用只需定期清理测孔附着粉尘杂物，无需复杂检修，即可长期保持测量准确度。
