除尘风道防堵耐磨测风装置

一、产品定义

防堵耐磨型风速测量装置属于工业一次测速元件，是以皮托管为基础改良升级的智能化流速检测设备。装置集成取压探头、耐磨防护结构、自清灰气路、防堵腔体为一体，主要用于工业密闭管道、烟道内气体流速、风量、风压的实时监测。针对煤粉、粉尘、硬质颗粒冲刷工况做专项优化，弥补传统测速探头磨损快、堵塞频繁、数据漂移的缺陷，是工业通风、制粉、烟气处理系统重要的流量监测设备。

二、工作原理

该装置基于流体动力学伯努利原理进行流速测算。探头前端设置正对气流的全压取压孔与侧向静压取压孔，介质流动时产生压力差值，差压信号通过导压管路传输至差压变送器，经过换算得出管道内部实时风速与风量。设备内部采用扩容沉降腔体，利用重力沉降原理使粉尘自然回落，避免颗粒物堆积在取压孔；流线型探头改变介质流向，减少硬质颗粒直接冲击取压点位，配合预留吹扫接口，可外接气源实现周期性反吹清灰，从结构上实现防堵、耐磨双重防护。

三、结构组成

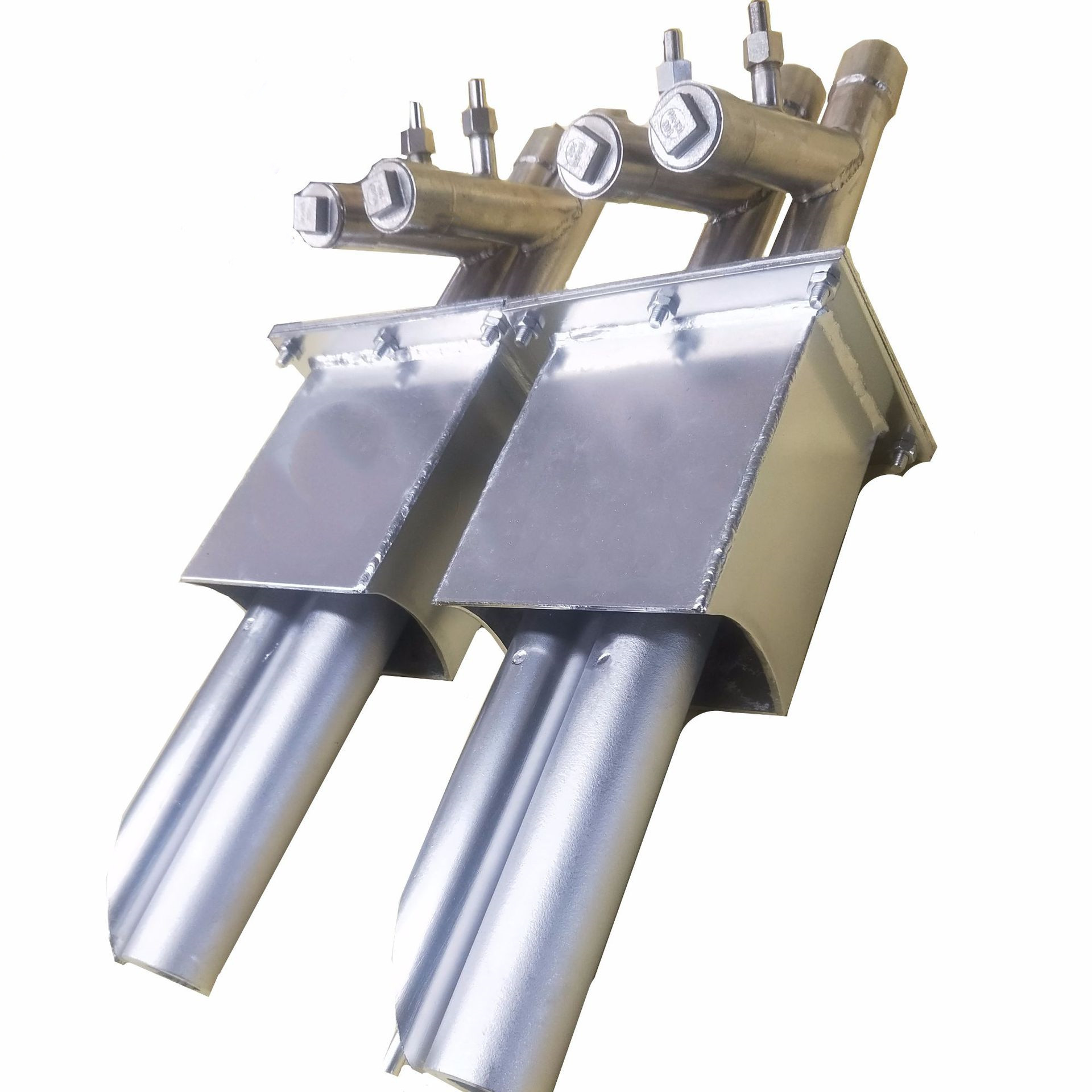

防堵耐磨型风速测量装置主要由测速探头、耐磨防护套、全压静压取压通道、沉降防堵腔体、安装法兰、导压接口、吹扫接口组成。探头主体采用加厚不锈钢材质，冲刷部位喷涂耐磨合金层；一体化无缝焊接结构耐压防漏，无薄弱焊点；外置法兰便于现场拆装检修；预留吹扫接口可搭配吹扫装置，实现自动化清灰，降低人工维护频次。

四、主要分类

按照安装形式可分为插入固定式、插拔可抽拉式；按照结构类型可分为单路测速型、多点矩阵测速型；按照防护等级可分为普通耐磨型、高温防腐耐磨型。其中插拔可抽拉式无需停机即可完成拆装维护，适配大型工业管道；矩阵式多点测量可修正管道流速分布不均误差，测量精度更高。

五、技术特点

第一，耐磨性能优异，关键冲刷部位做耐磨强化处理，抵御煤粉、硬质粉尘长期冲击，延长设备使用寿命；第二，多重防堵设计，流线型探头搭配沉降腔体，减少粉尘堆积，适配潮湿粘性灰工况；第三，测量精度高，多点采样修正流场偏差，数据线性度好、响应速度快；第四，工况适配性广，可耐受高温、负压、高震动、微腐蚀复杂环境；第五，通用性强，可匹配各类差压测量仪表，兼容工业常规测控系统。

六、应用领域

该装置应用于火力发电厂一次风管、二次风管、煤粉输送管道，同时适配冶金窑炉、建材水泥管道、环保除尘烟道等工况。主要用于监测管道风速、配风比例、风量流量，为锅炉燃烧优化、风量平衡调节、除尘系统风控调控提供数据支撑，常与防堵取样器、气源分配箱、差压变送器配套组成完整工业测量系统。
