电厂锅炉矩阵式多点测风装置

一、产品定义

矩阵式多点测风装置属于智能化流量测速设备，是改良型高精度风道测量元件。区别于传统单点测速探头，该装置依据流体力学截面采样原理，将多组测速探头按照矩阵排布方式固定在支架横梁上，对管道截面进行网格化采样。主要用于大口径风管、烟道、煤粉管道的风速、风量、差压实时监测，解决大截面介质流速分层、偏流、数据失真问题，是工业锅炉优化燃烧、通风系统平衡调控的核心测量设备。

二、工作原理

装置基于伯努利流体动力学原理进行测速。每组独立探测单元均设有全压孔与静压孔，分别采集气流全压与静压；利用矩阵多点采集方式，捕捉管道边缘、中部、上下层不同点位的差压信号。多组压力信号汇集至平衡稳压腔进行平均处理，消除局部涡流、气流扰动带来的瞬时误差。设备内部自带沉降防堵结构，配合外接脉冲吹扫组件，自动清理探头积灰，保证取压孔通畅，最终将标准差压信号传输至变送器，换算为管道平均风速与累积风量。

三、结构组成

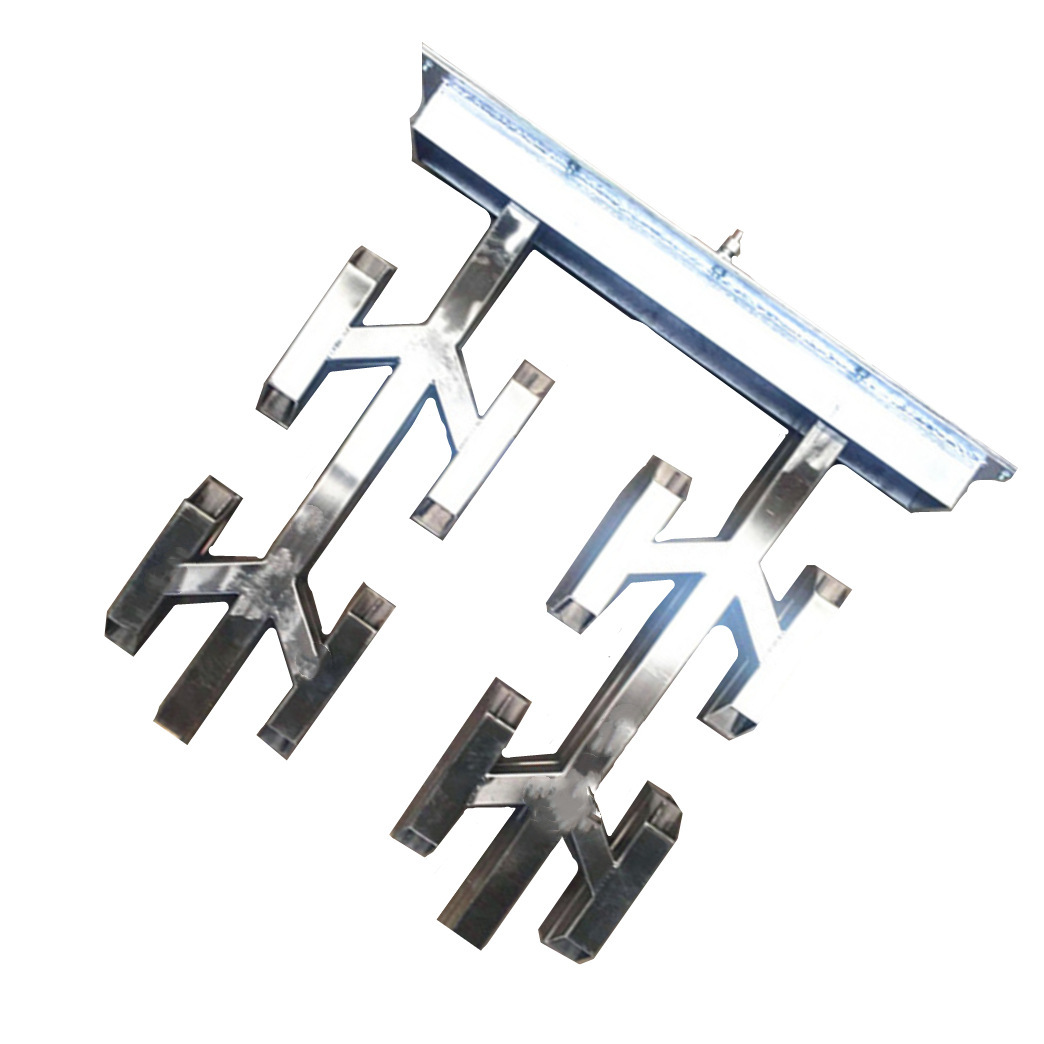

矩阵式多点测风装置主要由探测矩阵、加强横梁、集压稳压腔、耐磨测速探头、防堵沉降气路、安装法兰、吹扫接口、导压接口构成。探头采用加厚不锈钢材质，迎风面做耐磨喷涂处理；整体框架一体化焊接，强度高、抗气流震动；多组探头呈等距矩阵分布，无测量盲区；集成式稳压腔体汇集多路压力，自动均衡压差；外部预留吹扫接口，适配自动化防堵吹扫系统，降低运维清理频率。

四、主要分类

按照安装方式分为固定式矩阵测风装置、可拆卸抽拉式矩阵测风装置；按照截面布局分为一字矩阵、井字矩阵、环形矩阵；按照使用工况分为常温耐磨型、高温防腐型、防爆高压型。其中抽拉式结构无需停机即可单独抽出检修，适配大型电厂烟道、大口径除尘风管；井字矩阵采样均匀，适合截面流速极度不均的复杂管道。

五、技术特点

第一，测量精度高，多点网格化采样，消除单点测速局限性，真实反映截面平均风量；第二，抗干扰能力强，可抵抗气流偏流、紊流、负压波动，数据稳定性优异；第三，防堵耐磨可靠，探头流线设计搭配沉降腔体，适配高粉尘潮湿介质；第四，结构强度高，整体刚性支架，耐气流冲击、抗震动变形；第五，兼容性，可匹配各类差压测量仪表，适配自动化DCS、PLC控制系统。

六、应用领域

该装置主要应用于火力发电厂一次风、二次风、脱硝烟道、除尘总管；同时适配冶金热风管道、建材窑炉风管、化工尾气输送管道。多用于监测大截面管道风速、风量、风温，指导锅炉配风优化、燃烧效率调控、烟气流量平衡，常与防堵取样器、补偿式吹扫装置、气源分配箱配套组成完整风压测量系统。
