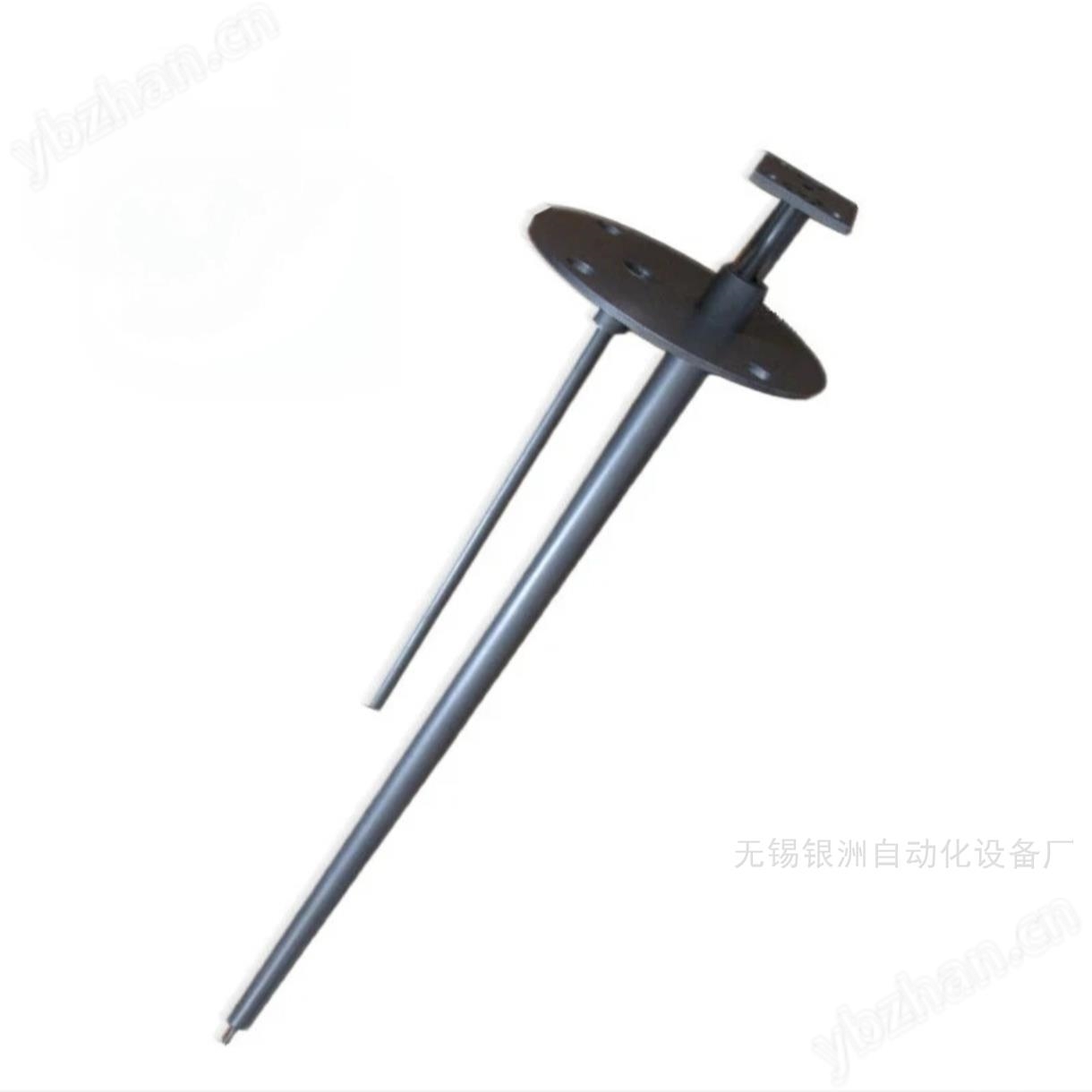

烟道烟气皮托管测速装置

一、产品概述

皮托管测速装置是以皮托管探测头为一次采集元件，配合压差变送模块、信号传输组件组成的整体式测速测量设备。该装置早起源于流体力学测速实验，经过工业改良后，优化了探头结构、防堵结构与耐腐材质，能够适应高温、高湿、多粉尘、微量腐蚀性介质的工业管道环境。

在工业生产流程中，管道内部流体流速监测直接关系燃烧控制、除尘效率、废气排放管控，皮托管测速装置凭借稳定的测量性能，常被配套安装在CEMS烟气监测系统、除尘通风系统、窑炉热力系统中，为工业自动化控制、环保数据采集提供准确流速数据。

二、基本测量原理

皮托管测速装置核心依托流体力学伯努利定律，通过压力差值计算流体流速。流体在流动过程中包含静压与动压，探头分为正对流向的总压采集孔和侧向开设的静压采集孔。

1. 压力采集：正对流体的测孔收集总压，侧面测孔收集静压；

2. 压差生成：总压减去静压得到动压，动压数值随流速变化；

3. 算法换算：设备内置补偿算法，结合介质温度、管道压力、介质密度自动修正；

4. 数据输出：从而换算出实时流速、管道风量、工况流量等数据。

针对烟气、空气等可压缩气体，设备会增加温压补偿模块，规避温度变化、负压管道带来的测量误差。

三、设备主要分类

3.1 按照探头结构划分

- L型标准皮托管：外形规整、测量精度高、阻力小，适用于洁净风道、常温通风管道，粉尘含量低的工况。

- S型双管皮托管：双管对称结构，抗堵塞能力强、耐磨耐撞，是电厂、水泥厂、化工厂烟道高尘工况主流型号。

- 矩阵式多点皮托管：多探头集成布置，用于大口径烟道、大型风道，解决管道流速分布不均、单点测量不准问题。

3.2 按照装配形式划分

- 插入式皮托管测速装置：安装灵活、拆装方便，可在不停机状态下维护，通用性高。

- 管道一体式皮托管：固定焊接在管道内部，密封性强，适合高压密闭管道。

四、设备结构组成

4.1 探测采集组件

主要包含测速探头、防磨保护套管、安装法兰。工业常用材质为304不锈钢、316L不锈钢，强腐蚀工况选用哈氏合金材质，有效抵抗硫化物、氮化物烟气腐蚀。

4.2 取压传输组件

由高压取压管、低压取压管、密封接头组成，负责将采集压力平稳传输至压差传感器，杜绝漏气、漏压造成的数据偏差。

4.3 压差变送组件

采用高精度微压差传感器，将物理压差转化为标准电信号，支持4-20mA模拟信号、RS485数字信号输出，适配工业PLC、工控屏、环保监测平台。

4.4 自动防堵吹扫组件

高粉尘管道标配吹扫装置，由电磁阀、吹扫气路、控制模块组成，定时喷出压缩空气清理探头测孔，防止粉尘堆积堵塞，保障设备长期连续运行。

五、产品技术特点

5.1 产品优点

- 结构无运动元器件，机械故障率低，使用寿命长；

- 耐高温性能优异，可长期承受高温烟气冲刷；

- 抗粉尘、抗结露，适配恶劣工业管道环境；

- 测量稳定性好，不易受电磁干扰；

- 安装简单，后期维护成本低廉。

5.2 使用局限性

- 极低流速工况下压差微弱，测量灵敏度下降；

- 安装位置要求直管段，湍流扰动过大会影响数据；

- 长期高尘环境需定期吹扫、年检标定。

六、工业应用范围

皮托管测速装置用于重工业废气排放、通风除尘、热力能源行业，主要应用场景如下：

1. 火电发电厂：脱硫脱硝烟道、引风机风道烟气流速、风量监测；

2. 水泥建材行业：窑尾烟道、除尘管道风压流速检测；

3. 冶金钢铁行业：烧结机、高炉尾气管道废气监测；

4. 化工制造行业：加热炉尾气、腐蚀废气管道流速采集；

5. 环保监测行业：固定污染源CEMS在线监测系统配套测速设备。

七、安装使用注意事项

- 设备安装优先选择管道平直段，避开弯头、变径、风门等扰流位置；

- 探头迎风口必须正对流体流向，安装倾斜角度不得大于5度；

- 潮湿烟气管道需管路保温，防止冷凝水淤积堵塞取压孔；

- 高粉尘工况必须开启自动吹扫功能，合理设置吹扫间隔；

- 每年进行一次风洞标定，修正测量系数，保证合规达标。
