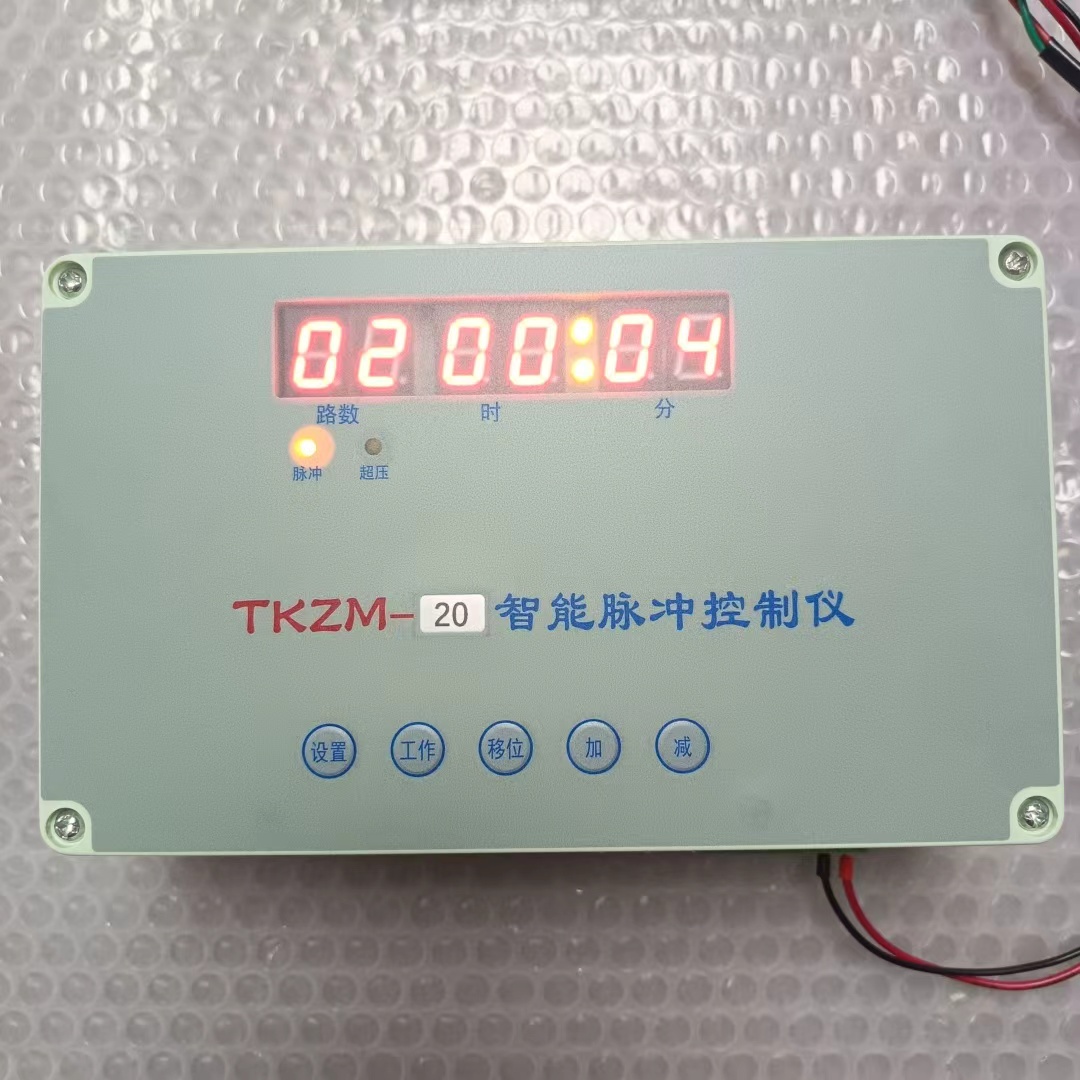

电厂袋式除尘器 TKZM 脉冲控制仪

一、产品定义

TKZM脉冲控制仪是袋式除尘配套专用智能控制设备，主要用于控制除尘管路电磁脉冲阀的喷吹时序与工作逻辑。设备依托可编程单片机为控制核心，集成信号处理、逻辑运算、回路输出模块，无需人工干预即可完成自动化循环清灰。该控制仪可就地编程设定运行参数，兼容多种电压输出规格，适配不同规格脉冲阀，是工业除尘系统中调控喷吹流程、降低运维强度的关键电气仪表。

二、工作原理

设备通电初始化后，控制系统按照预设程序输出时序电信号，经光电隔离模块稳压放大，逐路驱动电磁脉冲阀开启。压缩空气瞬间喷吹击打滤袋，震落表面附着粉尘，完成清灰动作；单路喷吹结束后自动切换至下一路，循环往复完成全流程清灰。定时模式下按照固定周期持续工作；压差模式依托外接差压信号，当除尘器进出口压差达到设定阈值时自动启动喷吹，实现按需清灰。全程数码管同步显示输出路数与工作状态，异常工况自动锁定报警。

三、结构组成

TKZM脉冲控制仪主要由微电脑主控芯片、光电隔离模块、功率输出元件、数码显示面板、按键调节模块、密封防护壳体、接线端子组成。主控芯片负责逻辑运算与程序存储；光电隔离实现强弱电分离，阻断工业电磁干扰；大功率可控硅保障输出稳定；面板集成功能按键，可现场修改喷吹参数；密闭防尘外壳适配除尘现场恶劣环境，防护等级优异，具备防潮、防尘、抗震动特性。

四、产品分类

按照输出路数可分为04路、06路、08路、10路、12路、20路等规格，路数越多适配大型多阀组除尘设备；按照控制模式分为纯定时型、定时压差复合型；按照输出电压分为DC24V直流型、AC220V交流型；按照安装形式分为柜装嵌入式、户外壁挂式，可适配不同除尘柜体安装空间。

五、技术特点

第一，抗干扰能力强，采用光电隔离电路，强弱电物理分离，避免变频器、高压设备电磁串扰；第二，参数可调范围广，脉冲宽度、喷吹间隔、循环周期均可自由设定，适配不同粉尘浓度工况；第三，运行稳定可靠，无触点输出、机械损耗低，具备断电记忆、故障自检功能；第四，操作便捷，数码显示直观，按键简易调试，无需专业编程基础；第五，兼容性优异，适配各类电磁脉冲阀，可对接差压变送器、中控DCS系统。

六、应用领域

该设备应用于火力发电厂除尘布袋、冶金窑炉除尘系统、水泥厂粉尘治理、化工尾气净化、矿山除尘设备。主要配套脉冲袋式除尘器、褶式除尘装置使用，通过有序喷吹清灰保持滤袋通透，降低设备运行阻力，稳定除尘排放指标。常与电磁脉冲阀、气源分配箱、差压检测元件组成完整除尘控制系统，为工业环保除尘、烟气治理提供智能化时序控制保障。
