电厂煤粉管道耐磨风量测量装置

一、产品定义

      耐磨型风量测量装置属于插入式差压一次测量元件，是工业含尘管道专用测速设备。该装置以改良靠背管、皮托管为基础结构，强化迎风冲刷面耐磨防护，专门适配煤粉、灰渣、硬质颗粒混杂的流体管道。区别于普通标准皮托管与矩阵式测风装置，该设备侧重抗冲刷、防磨损性能，适配中小管径、高流速、强磨损工况，安装简单、维护量低，是工业烟风、制粉系统中通用性强的风量测量仪表。

二、工作原理

     装置遵循伯努利流体动力学差压原理完成测速。探头正对气流方向开设全压采集孔，侧面设置静压采集孔，介质流动过程中形成稳定压力差值；差压信号通过内部独立导压气路传输至差压变送器，经过换算得出实时风速与体积风量。设备内部设置沉降防堵腔体，利用重力沉降原理截留粗大粉尘，降低取压孔堵塞概率；配合外接吹扫接口，定期清除粘附细微粉尘，保证取压通道长期通畅，维持测量连续性与稳定性。

三、结构组成

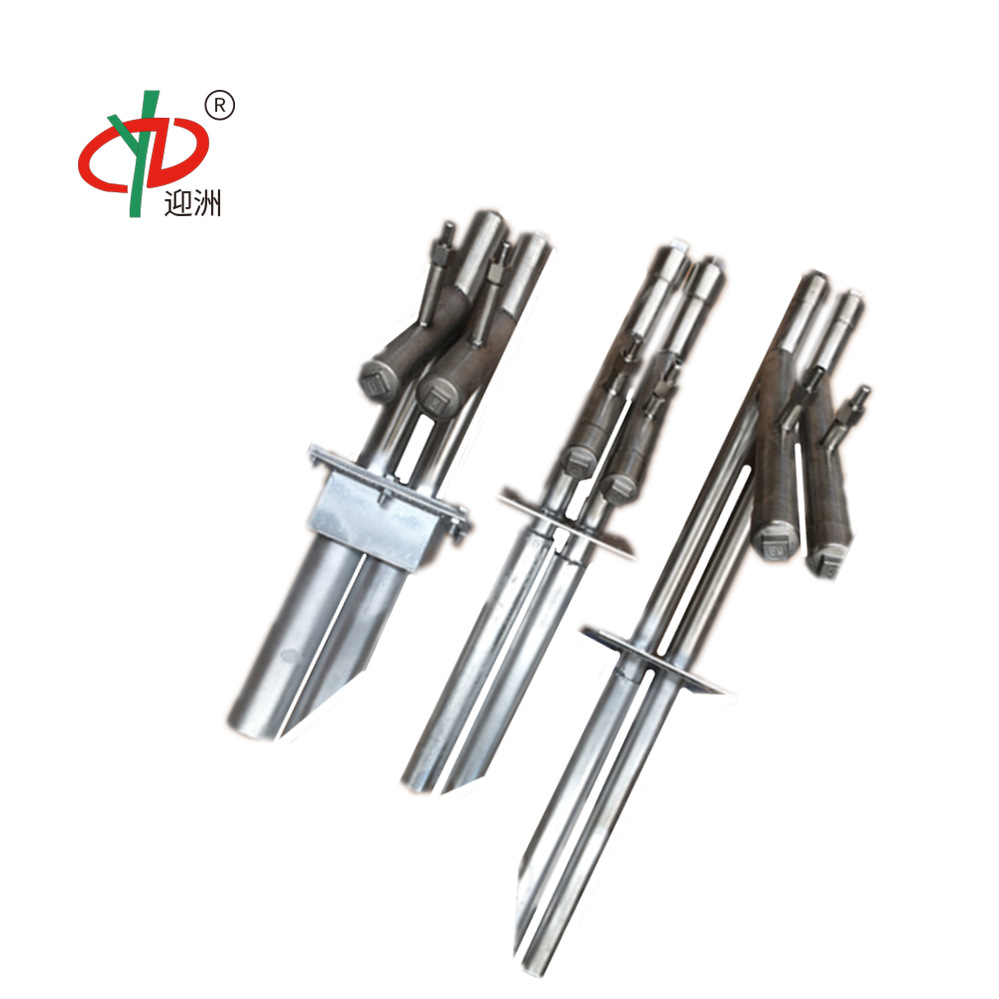

      耐磨型风量测量装置主要由防磨测速探头、加厚不锈钢探杆、合金耐磨涂层、独立双导压通道、安装法兰、导压接头、预留吹扫接口构成。迎风面喷涂高硬度碳化钨耐磨合金，耐颗粒切削冲刷；探杆采用无缝加厚钢管，抗弯折、抗震动；内部气路光滑独立，全压、静压互不干扰；法兰一体式焊接，密封性能优良；整体结构坚固紧凑，适配管道长期高强度冲刷工况。

四、产品分类

      按照探杆结构分为S型靠背耐磨管、L型耐磨皮托管；按照安装形式分为固定式插入式、可抽拉拆卸式；按照耐温属性分为常温耐磨型、高温耐热耐磨型；按照防护工艺分为表面合金喷涂型、整体硬质合金材质型。其中可抽拉式无需停机即可抽出检修，适配连续生产工况。

五、技术特点

      一是耐磨性能优异，迎风面合金涂层硬度高，抵御煤粉、灰渣长期冲刷，延长设备使用寿命；二是防堵能力突出，重力沉降腔体搭配流线探头，不易挂灰积垢，适配高含尘介质；三是测量稳定性强，无运动部件，抗震动、抗干扰，数据线性度好；四是管道阻力小，流线型结构对原有流场干扰微弱，不增加系统能耗；五是运维成本低，结构简单、故障率低，配合吹扫装置可实现长期免拆维护。

六、应用领域

      该装置主要应用于火力发电厂磨煤机进出口、一次风管、煤粉输送管道、除尘烟道；同时适配冶金窑炉、水泥厂输灰管道、化工粉尘输送管路。多用于含硬质颗粒、高冲刷工况的风速监测，辅助风量平衡、制粉系统调控、燃烧工况优化。常与差压变送器、智能吹扫装置配套组成测压系统，为工业自动化风介质管控提供精准数据支撑。
