测长机

一、工作原理

测长机基于阿贝测量原理设计，核心测量单元采用高精度光栅尺（或激光干涉仪）作为长度基准，搭配高刚性机械结构、动态温度补偿系统、恒测力控制模块，实现微小尺寸的精准捕捉与数据处理：

1. 基准定位：被测件装夹于高精度工作台，测量轴线与基准轴线严格重合，消除阿贝误差；

2. 数据采集：测头接触被测表面，光栅尺实时记录位移信号，转化为数字量；

3. 误差修正：温度补偿系统抵消环境波动影响，恒测力技术避免工件变形，智能算法过滤干扰信号；

4. 结果输出：自动计算尺寸、螺纹中径等参数，生成检测数据与报表。

二、主要分类

1. 按精度等级

- 普通测长机：示值误差±（1+L/500）μm，适用于一般工业检测；

- 高精度测长机：示值误差±（0.2+L/1000）μm，用于精密零件、量具检定；

- 超高精度测长机：示值误差≤±（0.07+L/2000）μm，重复性≤0.03μm，适配航空航天、装备等高精密场景。

2. 按自动化程度

- 手动测长机：人工操作找正、读数，依赖操作人员技能，效率低、人为误差大；

- 半自动测长机：部分动作自动化，人工辅助定位，兼顾精度与效率；

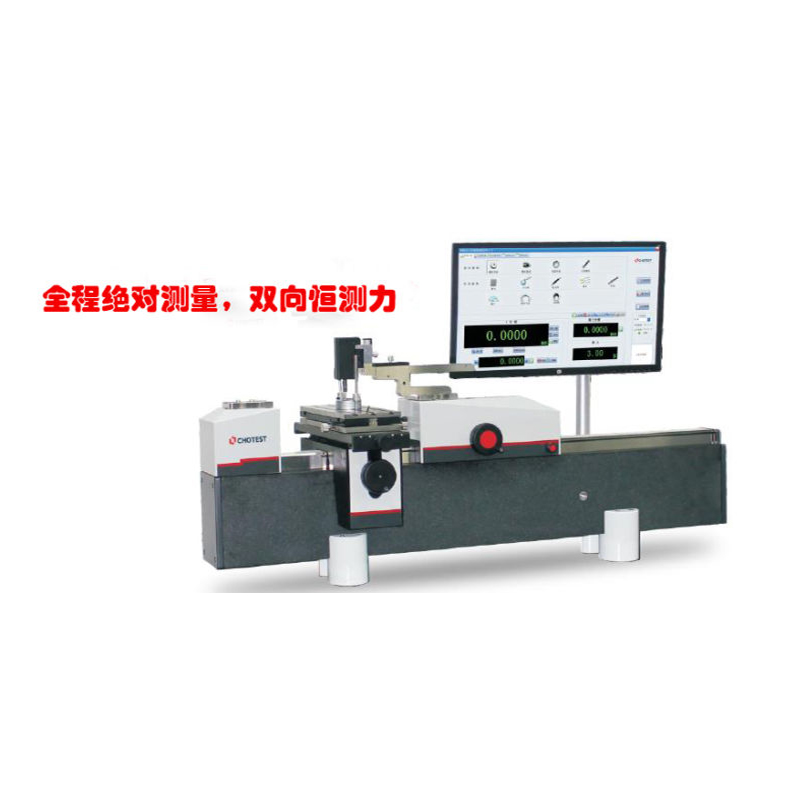

- 全自动测长机：CNC五轴控制，一键启动完成装夹、扫描、计算、报表全流程，人为干扰极小，代表产品如中图仪器SJ5160系列。

3. 按测量对象

- 外尺寸测长机：测量轴类、量块、环规外径等；

- 内尺寸测长机：测量孔类、塞规内径、内螺纹等；

- 螺纹专用测长机：自动计算螺纹中径、螺距、牙型角，适配普通、锥度、梯形、锯齿螺纹检测。

三、核心技术参数

以主流超高精度全自动测长机（SJ5160系列）为例：

- 示值误差：≤±（0.07+L/2000）μm（L为被测长度，单位mm）；

- 重复性（2S）：外尺寸≤0.03μm，内尺寸≤0.1μm；

- 最高分辨力：0.001μm；

- 测量范围：外尺寸0~1050mm，内尺寸1~900mm；

- 测力范围：0~12N自动连续可调；

- 适配标准：内置5000+国标、ISO、美标、德标等计量标准。

四、应用领域

1. 量具检定：量块、螺纹环规/塞规、光滑环规、千分尺、针规等标准量具的出厂检定与周期校准；

2. 精密机械制造：轴类、齿轮、薄壁件、精密零部件的内外尺寸批量检测；

3. 航空航天：发动机组件、航空器结构件、精密螺纹连接件的高精度尺寸管控；

4. 汽车工业：发动机、变速箱等核心零部件的尺寸检测与质量追溯；

5. 仪器仪表：光学元件、传感器、精密仪器外壳的精度测量；

6. 第三方检测：提供几何量计量、校准、检测服务。

五、主流产品与发展现状

1. 国内产品

- SJ5100高精度光栅测长机：示值误差±（0.2+L/1000）μm，适配精密量具与零件检测；

- SJ5160超高精度全自动光栅测长机：国内全自动机型。

2. 国外品牌

早期市场以德国、瑞士品牌为主，价格高昂、维护成本高。近年来国产测长机实现技术突破，性价比优势显著，逐步替代进口设备。

六、行业价值与发展趋势

1. 行业价值

测长机是工业计量的“标尺”，直接决定产品精度与质量：

- 降低尺寸偏差导致的返工、报废成本；

- 满足ISO 9001、IATF 16949等质量体系合规要求；

- 提升产品装配可靠性与市场竞争力。

2. 发展趋势

- 高精度化：适配纳米级测量需求；

- 全自动智能化：集成AI算法、远程监控，减少人工干预；

- 多标准兼容：覆盖全球主流计量标准；

- 国产化替代：打破国外垄断，降低企业成本。

七、参考标准

- JJG 343-2012《光滑量规规检定规程》

- JJG 146-2011《量块检定规程》

- JJF 1345-2012《圆柱螺纹量规校准规范》

- ISO 3650-1998《几何量技术规范 长度标准 块规》
