除尘风道矩阵式多点风速装置

一、产品定义

矩阵多点测风装置属于分布式差压流量测量设备，是大口径风道专用高精度测速仪器。区别于单点式耐磨测速管集中采样模式，该设备采用多点位网格化布局，均匀覆盖管道断面，着重解决大截面风道流速不均、测量偏差大的行业难题。装置整体采用通透式钢结构框架，对原始流场干扰极小，适配矩形烟道、大型圆形风管等常规工业管道，是脱硫脱硝、除尘总管、窑炉通风系统中重要的风量监测设备。

二、工作原理

该装置依托伯努利流体力学定律结合等面积分区测量原理工作。将管道截面划分为若干均等网格，每个网格点位布设独立测速探杆，分别采集介质全压与静压；多路压力信号汇总至一体式均压集气腔，完成阻尼稳压、杂波过滤处理，弱化风压脉动带来的数据波动。系统内置流场补偿算法，对边缘低速区、涡流紊乱区数据加权运算，修正气流偏折造成的系统误差，精准换算出管道断面平均风速与实时体积风量。

三、结构组成

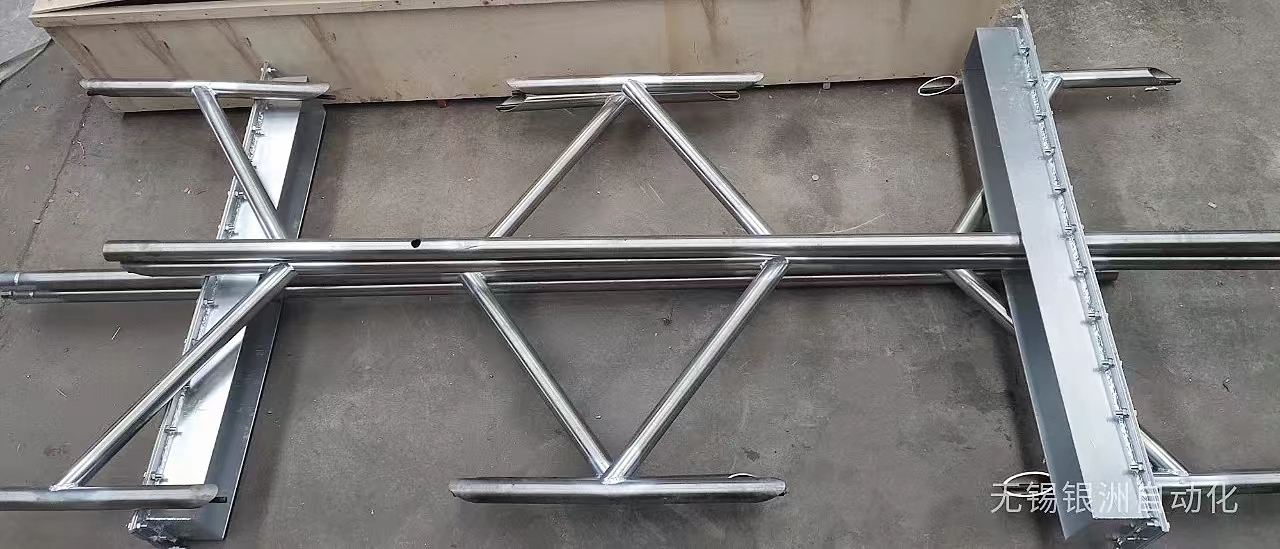

矩阵多点测风装置主要由固定承载框架、阵列式测速探杆、防堵测压端头、多路独立导压管路、集成均压腔体、安装法兰、吹扫预留接口组成。框架采用碳钢或不锈钢材质焊接成型，结构强度高，抗气流冲击不易形变；探杆有序阵列排布，布局科学均匀；均压腔体实现多路压力均衡整合；预留标准化吹扫接口，可外接压缩空气，清除测压孔附着粉尘，保障长期测量通畅。

四、产品分类

按照排布结构分为一字型矩阵、十字型矩阵、井字型矩阵；按照管道适配类型分为矩形烟道专用款、圆形管道阵列款；按照材质工艺分为普通碳钢型、不锈钢防腐型；按照安装方式分为一体式固定安装、模块化插入安装。其中井字型矩阵测点密度最高，适用于超大截面、流场极度混乱的恶劣烟道。

五、技术特点

第一，全域采样无测量盲区，网格化多点采集，规避单点采样片面缺陷，真实还原流场状态；第二，测量精度高，均压腔体配合智能修正算法，测量误差可控制在±1.5%以内；第三，风道阻力微小，通透式框架结构不会造成风道壅塞，不增加风机能耗；第四，工况适配性强，耐高温、耐负压、抗现场震动；第五，运维便捷，大孔径取压孔不易积灰，配合定时吹扫装置，可实现长期免拆维护。

六、应用领域

该装置应用于火力发电厂二次风管道、脱硝进出口、脱硫总管、除尘烟道；同时适配垃圾焚烧厂、水泥厂、冶金窑炉等大型通风管路。主要用于大截面、低流速、气流紊乱工况的风量监测，辅助风量平衡调整、锅炉燃烧优化、环保烟气数据分析。常与气源分配箱、差压变送器、智能吹扫设备组成完整测控系统，为工业烟风系统稳定、节能、智能化运行提供数据支撑。
