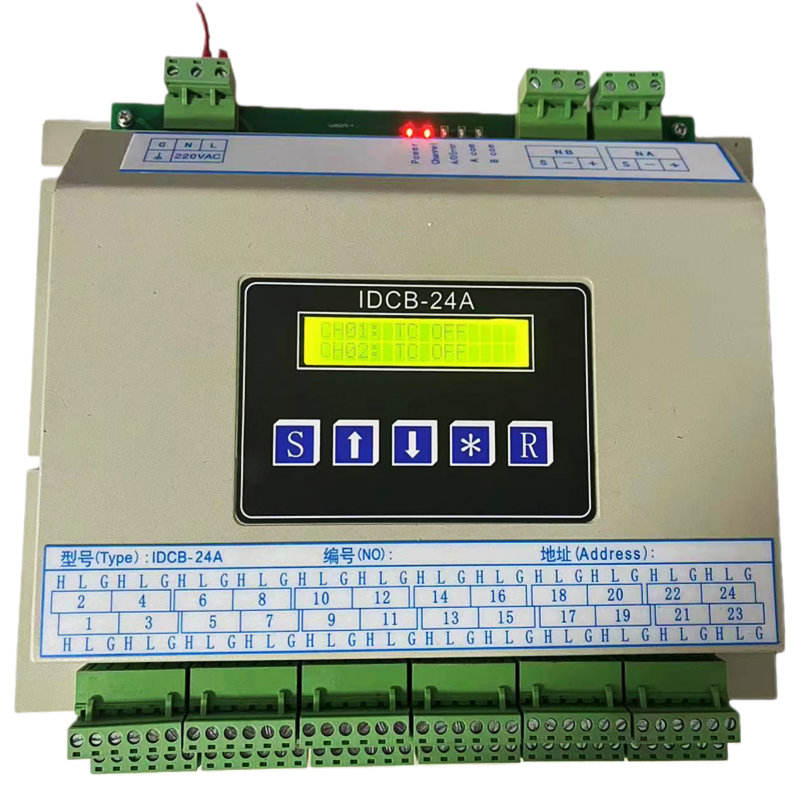

IDCB-24A 24 路模拟量采集前端

一、产品定义

IDCB-24A数据采集仪是一款集约化工业级多路模拟量采集前端，专为分散式工业测点设计。区别于单一功能采集模块，该设备集成多类型信号混采能力，无需加装信号隔离器、转换模块即可完成多种传感信号同步采集。设备采用壁挂式柜体安装结构，适配工业控制柜集成布局，主要用于工业现场温度、压力、液位、流量等连续模拟量信号的实时采集、运算、上传，是自动化控制系统中连接现场传感器与中控主机的关键二次仪表。

二、工作原理

设备采用差分采样+模数转换工作机制。现场各类传感器模拟信号通过三端子差分输入接口进入采集通道，依靠内部滤波电路过滤杂波干扰；信号经过17位高精度AD芯片完成模数转换，主控芯片按照内置算法完成数据校准、冷端补偿、零点修正；处理后的数据储存至寄存器，通过RS485通讯接口按照MODBUS-RTU协议上传至上位机系统。同时设备搭载硬件看门狗与断电记忆单元，异常工况下自动复位、留存参数，保障采集流程连续不中断。

三、结构组成

IDCB-24A数据采集仪主要由主控处理单元、高精度AD转换模块、信号隔离电路、液晶显示面板、多路输入端子、冗余通讯接口、稳压供电模块组成。主板采用工业级贴片元器件，抗温漂、稳定性强；通道之间电气相互隔离，杜绝信号串扰；液晶屏幕就地显示通道数值与设备运行状态；插拔式接线端子简化布线检修；金属外壳防尘抗电磁，适配复杂工业安装环境。

四、产品分类

按照通讯方式分为单通讯标准版、双冗余通讯加强版；按照显示配置分为液晶显示款、无显示基础款；按照适配信号分为通用混合型、测温专用型；按照安装方式分为导轨嵌入式、壁挂柜装式。火电厂热工测控普遍选用液晶显示、双冗余通讯型号，提升系统稳定性。

五、技术特点

1、信号兼容性广，24路通道可混接热电偶、热电阻、直流电压、电流信号，适配绝大多数工业模拟测点；

2、采集精度高，采用高精度AD转换芯片，测量精度可达0.1级，采样响应速度快；

3、抗干扰能力强，通道、电源、通讯三重隔离，共模抑制比高，适配电厂变频器强电磁环境；

4、通讯稳定可靠，支持双路RS485冗余切换，远距离传输不易丢包；

5、运维便捷，本地液晶组态修改参数，支持断线自检、故障提示，无需专业调试设备。

六、应用领域

该设备主要应用于火力发电厂热工测点采集、锅炉辅机测控、烟风系统参数监测；同时用于化工工艺流程、冶金窑炉、暖通自动化等行业。常搭配风压变送器、水位计、测温探头、流量测量装置组成完整测控回路，集中采集压力、温度、流量、液位数据，为自动化调控、能耗分析、设备故障溯源提供精准数据支撑。
