WXYZ 工业炉膛风压变送器

一、产品定义

风压变送器属于低压差压测量类工业自动化仪表，专为气体微弱压力工况研发。区别于常规高压压力变送器，风压变送器量程微小、灵敏度更高，专门检测风管、烟道内低压气流压力、负压及压差。设备结构紧凑、安装便捷，可直接采集动静压信号，实时反馈风道气流变化。因其对微弱压力变化识别灵敏、抗干扰能力强，成为火力发电厂烟风系统、布袋除尘系统不可替代的通用测控仪表。

二、工作原理

风压变送器正负压接口分别接入测量介质，气流压力作用于内部扩散硅敏感膜片，膜片产生微量形变；传感芯片将形变物理量转化为微弱电信号，经过放大电路、滤波电路、温度补偿电路进行运算修正。仪表消除温度漂移、零点偏差、高频杂波干扰后，转换成工业标准4-20mA直流模拟信号输出。信号可直接接入DCS、PLC控制系统，系统依据压力数值判断风道阻力、风机运行状态、滤袋堵塞情况，实现自动调节与超限报警。

三、结构组成

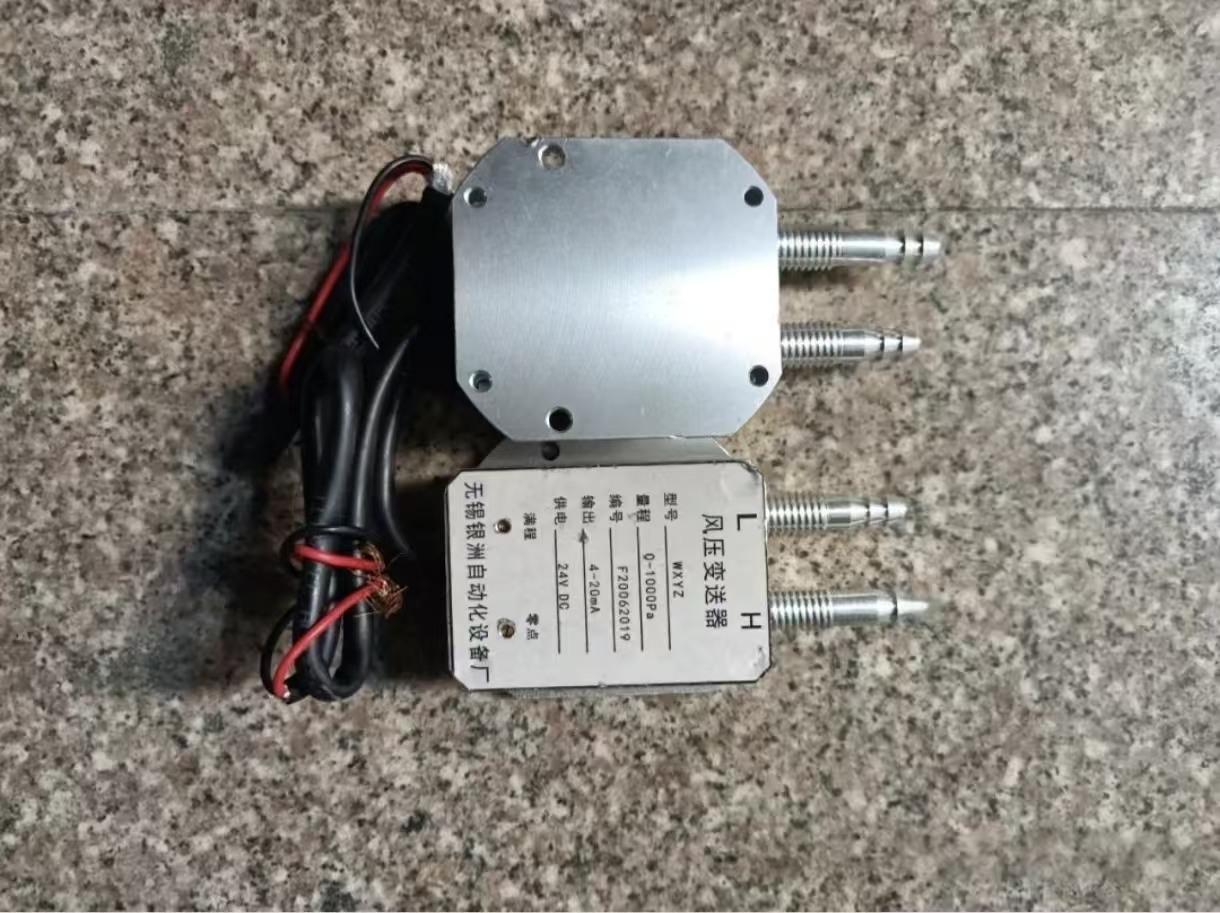

风压变送器主要由防尘金属外壳、扩散硅压力敏感芯片、信号调理电路板、温度补偿模块、正负压力进气嘴、防水接线端子、固定安装底座组成。外壳采用铝合金压铸材质，坚固防腐、抗震动；内部电路板采用固化灌封工艺，防潮防尘；进气嘴为宝塔式快速插口，适配常规硅胶导压管路；电路具备防反接、浪涌保护、过压保护功能，适配工业复杂电磁环境。

四、产品分类

按照测量方式分为表压型风压变送器、差压型风压变送器；按照量程范围分为微压型、通用低压型；按照外壳形式分为壁挂式、管道安装式、柜装式；按照输出信号分为4-20mA模拟量型、RS485数字通讯型；按照使用工况分为普通通风型、高温烟道型、粉尘防堵型。火电厂普遍选用微压差、抗干扰壁挂式风压变送器。

五、技术特点

一是测量灵敏度高，针对微小风压变化响应迅速，适合炉膛负压、风道低压监测；二是温度稳定性好，内置多点温度补偿，高低温环境下零点漂移极小；三是抗干扰能力强，电路光电隔离，耐受变频器、电机产生的电磁杂波；四是结构坚固抗震，灌封固化电路，耐受管道震动、风机抖动；五是通用性强，标准信号输出，接线简单，适配各类自动化控制系统。

六、应用领域

该设备主要用于火力发电厂炉膛负压、一次风压、二次风压、除尘进出口压差监测；同时应用于水泥厂、冶金厂、垃圾焚烧厂通风烟道、除尘箱体压力检测。常搭配皮托管、导压管、气源分配箱、防堵取样器构成测压回路，实时监测风道阻力、判断滤袋堵塞、平衡风机出力，为锅炉燃烧优化、除尘环保管控、风压联锁保护提供精准数据，是工业烟风系统自动化运行的基础仪表。
