锅炉烟道防堵烟气取样器

一、产品定义

防堵取样器是安装于工艺管道、烟道表面的前端取压取样设备，属于热工一次测量元件。区别于普通直插式取样管，该产品优化内部腔体结构，自带除尘、储灰、导流功能，无需频繁拆卸清灰。主要用于含尘气体、潮湿烟气、风粉混合介质的压力采集与介质取样，可长期在负压、高温、高粉尘恶劣环境连续工作。常作为风压测量系统的前端采集端头，配合导压管、气源分配箱、吹扫装置组成完整测压回路，是工业自动化测控系统中基础且关键的防护型取样设备。

二、工作原理

防堵取样器依托流体动力学与重力分离原理工作。含尘烟气进入取样腔体后，流通截面突然扩大，气流流速降低；大颗粒粉尘受重力作用沉降至底部集灰腔，细微粉尘依靠离心旋流原理贴壁沉降。经过多级净化后的洁净气体进入内部取样通道，传输至后端测量仪表。腔体采用下倾式导流结构，无积灰死角，不易形成粉尘搭桥结块；部分型号预留吹扫接口，可外接压缩空气，配合吹扫装置反向喷气清理腔体残留杂质，实现被动防堵与主动清堵双重防护。

三、结构组成

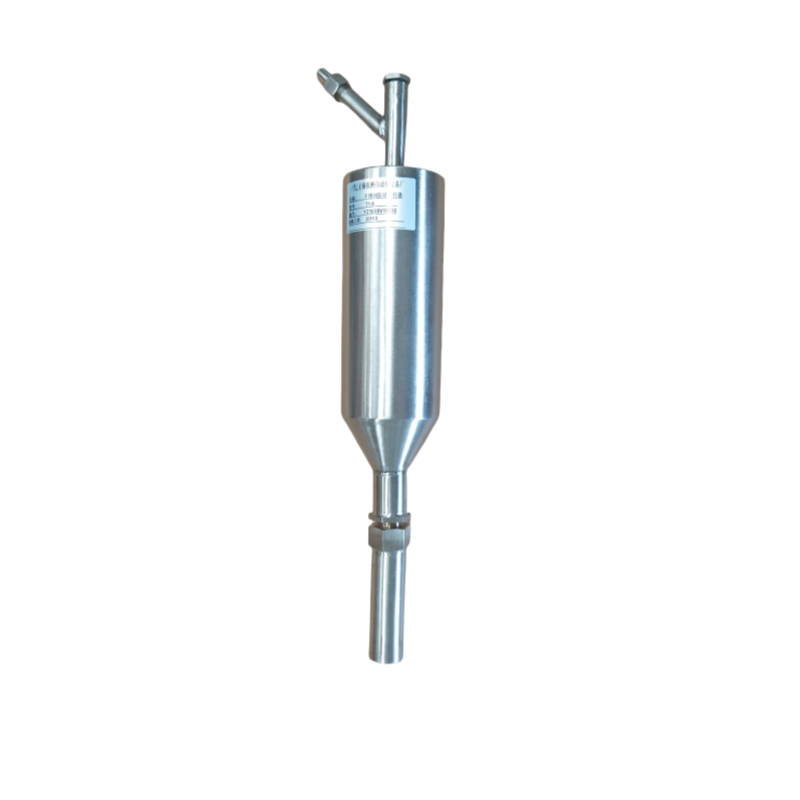

防堵取样器主要由防堵取样探头、旋风分离腔体、集灰储灰仓、导流缓冲结构、取压接口、排污堵头、吹扫预留口、安装法兰组成。探头采用流线型斜切口，减少气流正面冲刷；分离腔体扩大容积，实现粉尘沉降；底部密封储灰仓用于积存杂质；后端标准接口连接导压管路；底部可拆卸堵头，方便定期人工排污；预留吹扫孔可外接自动吹扫设备，适配高粉尘重载工况。整体无缝焊接，密封性强，无漏气漏灰现象。

四、产品分类

按照防堵形式分为无源重力沉降式、主动反吹防堵式；按照安装方式分为法兰焊接式、螺纹直装式；按照使用温度分为常温风道型、高温烟道型；按照材质分为碳钢材质、304不锈钢、316L防腐不锈钢；按照用途分为风压取压型、烟气取样分析型。火电厂炉膛、除尘、脱硫测点普遍选用不锈钢重力沉降式防堵取样器。

五、技术特点

一是防堵能力优异，多级沉降分离结构，从源头阻挡粉尘进入导压管，大幅降低堵塞故障率；二是测量精度稳定，腔体流场平缓，无气流紊流，压力传输无滞后、无信号漂移；三是工况适配性强，不锈钢耐高温耐腐蚀，耐受烟气冲刷与环境震动；四是运维成本低廉，自带集灰排污结构，无需频繁拆卸检修；五是通用适配性高，接口标准化，可匹配各类导压管路、变送器、智能吹扫装置。

六、应用领域

该设备主要应用于火力发电厂炉膛负压、一次风压、二次风压、除尘器进出口、脱硫脱硝烟道压力采集；同时用于冶金烧结烟道、水泥窑炉、垃圾焚烧厂、化工废气管道等含尘气体测点。常与风压变送器、气源分配箱、智能吹扫装置配套使用，持续保障测压管路通畅，稳定传输压力数据，为锅炉燃烧调节、环保监测、除尘管控提供可靠的前端采集保障。
