锅炉专用氧化锆氧量分析仪

一、基本定义

       氧化锆氧量分析仪是利用氧化锆（ZrO₂）陶瓷材料在高温下的氧离子导电特性，通过测量氧浓差电动势，换算出被测气体中氧含量的分析仪器。其核心功能是实时、准确捕捉气体中的氧浓度数据，为燃烧控制、工艺优化、环保监测提供可靠依据，分为直插式、恒温抽气式等多种类型，可适配不同温度、压力、介质特性的工业工况，既能满足常规监测需求，也能应对高温、高粉尘、强腐蚀等恶劣场景。

       与传统热磁式氧分析仪相比，氧化锆氧量分析仪无需复杂的采样预处理系统，响应速度更快、测量精度更高，且故障率更低，已逐渐取代热磁式氧分析仪，成为工业氧含量监测的主流设备。其测量范围通常为0-25%O₂，精度可达±0.5%，响应时间不超过5秒，能充分满足工业生产对氧含量监测的核心需求。

二、工作原理

氧化锆氧量分析仪的工作原理基于氧化锆固体电解质的氧离子导电特性和能斯特方程，核心逻辑是“氧浓差发电”，具体过程如下：

1.  氧化锆的改性处理：纯净的氧化锆在常温下为单斜晶体，不具备明显导电性能，需加入氧化钙（CaO）、氧化钇（Y₂O₃）等稳定剂，经高温焙烧后形成稳定的固体电解质，同时产生氧离子空穴，为氧离子迁移提供通道。当温度升高至600℃以上时，改性后的氧化锆会转变为良好的氧离子导体。

2.  氧浓差电动势的产生：在氧化锆电解质的两侧各烧结一个铂电极，一侧接触被测气体（如工业烟气，氧分压未知），另一侧接触参比气体（通常为空气，氧分压已知），由于两侧氧分压存在差异，氧离子会从氧分压高的一侧向氧分压低的一侧迁移。这一过程会导致氧分压高的铂电极失去电子显正电，氧分压低的铂电极得到电子显负电，从而在两电极之间产生稳定的氧浓差电动势。

3.  氧含量的换算：氧浓差电动势的大小与两侧氧分压的差值、工作温度呈固定函数关系，遵循能斯特方程。分析仪通过检测模块采集该电动势信号，经过放大、转换和计算，即可将其换算为直观的氧含量数值，实时输出至显示单元或对接控制系统，为工艺调整提供数据支撑。

三、设备结构

氧化锆氧量分析仪结构简洁，主要由氧化锆探头、检测模块、显示单元三部分组成，各部件协同工作，保障监测的准确性与稳定性，部分型号可搭配物联网模块实现远程监控：

1.  氧化锆探头：核心部件，由氧化锆固体电解质、铂电极、保护套管、过滤器等组成。氧化锆固体电解质是产生氧浓差电动势的核心，铂电极负责传导电子，保护套管采用不锈钢或防腐合金材质，可抵御高温、粉尘、腐蚀性气体的侵蚀，过滤器（多为碳化硅材质）用于过滤烟气中的粉尘，避免堵塞传感器气孔。部分探头内置加热装置和温度传感器，用于维持恒定工作温度，确保测量精度。

2.  检测模块：负责信号的采集、转换与计算，将探头产生的毫伏级电动势信号放大，通过能斯特方程换算为氧含量数值，同时具备温度补偿、故障诊断等功能，可有效去除温度波动对测量精度的影响。部分模块支持4-20mA标准信号输出，可无缝对接PLC、DCS系统，实现自动化控制。

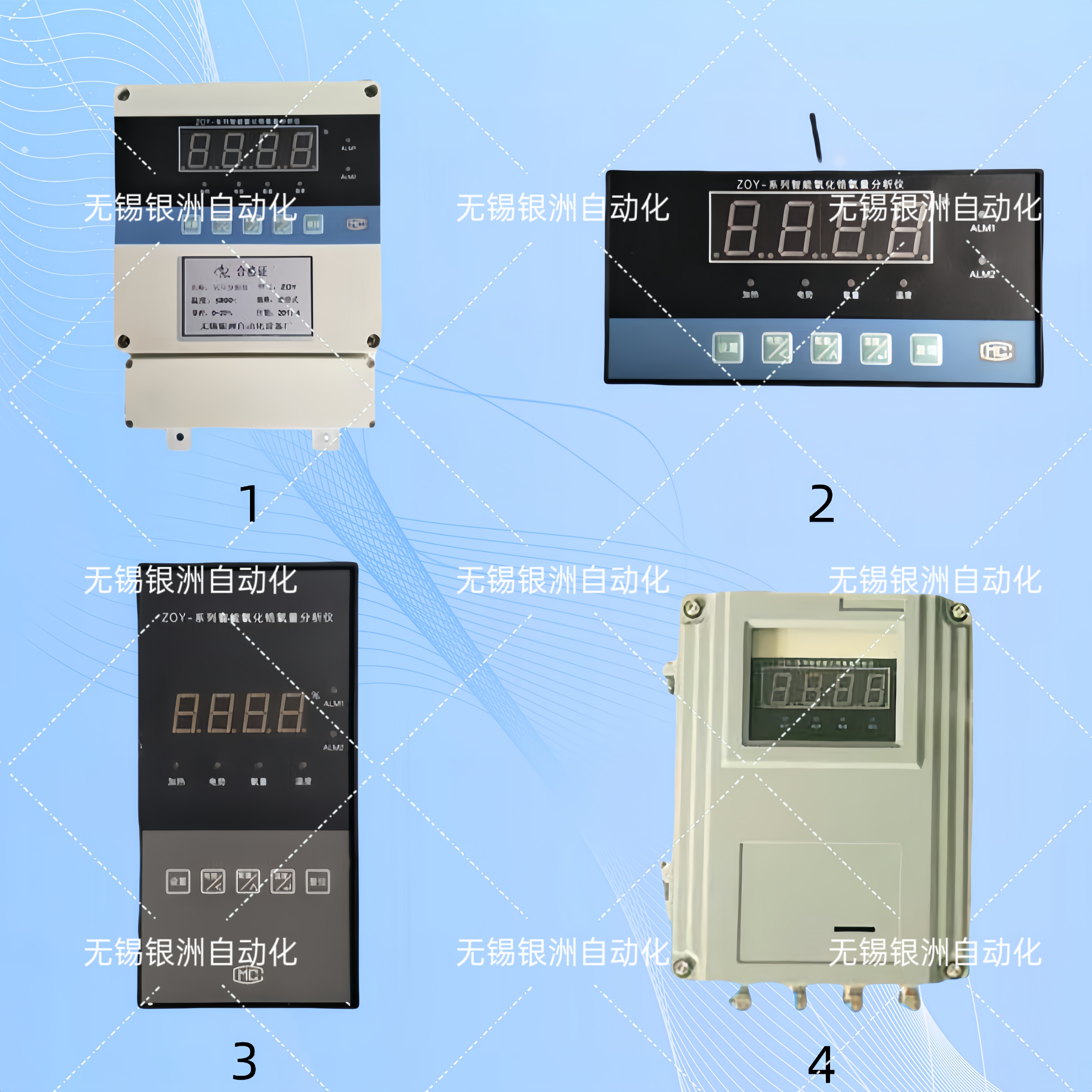

3.  显示单元：用于实时呈现氧含量数值、工作温度、故障代码等信息，多采用大号数字显示屏，操作简洁，支持单键校准，便于现场操作人员快速读取数据、排查故障。

四、核心特性

氧化锆氧量分析仪的核心特性贴合工业现场需求，兼顾实用性与稳定性，主要包括：

1.  适配性强：可适应-20℃至1400℃的宽温工况，分为低温型、中温型、高温型，分别适配不同烟气温度场景，同时具备耐腐、防尘设计，可应对腐蚀性气体、高粉尘等恶劣环境。

2.  测量准确：测量精度可达±0.5%，线性度为满刻度的±1%，重复性为满刻度的±0.5%，零点和满量程漂移小，能长期稳定输出准确数据。

3.  维护便捷：采用直插式设计的探头无需复杂采样系统，参比气体可通过自然对流获取，无需专用气泵；传感器可单独拆卸更换，支持在线校准，大幅降低运维成本和停机时间。

4.  响应迅速：达到90%响应的时间不超过5秒，可快速捕捉氧含量变化，及时反馈工况异常，为工艺调整争取时间。

5.  扩展性好：支持RS485/Modbus通信协议，可接入环保监管平台或企业集中控制系统，实现数据远程传输、集中监控和故障预警。

五、行业应用

氧化锆氧量分析仪应用于各类涉及燃烧工艺或气体氧含量监测的行业，核心作用是优化工艺、节能降耗、保障环保与安全，具体应用场景如下：

1.  火电行业：主要用于燃煤、燃气锅炉的尾部烟道氧含量监测，通过实时调整风煤比例，维持适宜的过剩空气系数，减少排烟热损失和燃料浪费，同时降低CO₂、NOx等污染物排放，满足低排放标准。甘肃平凉某火电厂应用后，锅炉热效率提升4.2%，年节煤成本超百万元。其应用需遵循DL/T 2419-2021《火力发电厂烟气含氧量测量装置技术规范》的相关要求。

2.  钢铁行业：应用于高炉、转炉、轧钢加热炉等设备的氧含量监测，准确控制炉内氧浓度，减少钢坯氧化铁皮增厚，提升成材率，同时优化燃料利用率，缩短冶炼周期。某钢铁厂应用后，高炉日产量提升3%，吨钢能耗下降5%。

3.  化工行业：用于催化裂化、硫回收等装置的尾气氧含量监测，实时监控可燃气体与氧气的混合比例，避免爆炸风险，同时调整催化剂活性，提高产品收率。某石化厂通过双参数监控（氧含量+可燃气浓度），实现装置无事故运行超1000天。

4.  建材行业：适配水泥回转窑、玻璃熔窑等设备的燃烧监测，优化燃料与空气配比，减少过剩空气量，降低排烟热损失和能耗。某水泥厂应用后，吨熟料煤耗下降8kg，年节约成本超200万元。

5.  环保领域：用于烟气排放口氧含量监测，验证燃烧效率是否达标，同时参与工业园区VOCs治理中的氧浓度监控，助力企业合规排放，准确核算碳排放量，支持碳交易。

六、常见故障与处理

氧化锆氧量分析仪长期运行在恶劣工况下，易出现各类故障，影响测量精度，常见故障及处理方法如下：

1.  仪表示值偏低：多为样气中存在可燃气体、探头过滤器堵塞或炉温过高导致。可抽样检查样气，去除可燃气体；反向吹扫、清洗过滤器，无法疏通则更换；检查并校正炉温。

2.  仪表示值偏高：主要因锆管破裂、老化或炉温过低导致。检查锆管，若内阻大于100欧姆且误差超标，需及时更换；检查并校正炉温，确保达到规定工作温度。

3.  仪表无指示：可能是电炉未加热、信号输出回路开路或锆管电极断路。检查温度控制电路、接线端子，用万用表检测锆管内阻，异常时更换锆管或修复线路。

4.  输出信号波动大：多为取样点位置不当、接线接触不良或插接件污染导致。调整取样点位置，避开气流死角；紧固接线端子，清洗插接件，确保接触良好。

七、日常维护

规范的日常维护可延长氧化锆氧量分析仪的使用寿命，降低故障发生率，核心维护要点如下：

1.  定期清洁：每月用压缩空气吹扫探头表面积灰、油污，避免堵塞气孔，影响氧离子迁移和信号采集；每季度检查过滤器，及时更换损坏的过滤元件。

2.  定期校准：每3-6个月用标准气体对仪器进行在线校准，确保测量精度，避免因校准偏差导致工艺调整失误。

3.  定期检查：每半年检查探头密封性能、接线端子和线路连接情况，及时更换老化的密封件和线路；每年检修设备，检查锆管老化情况和检测模块性能，确保各项参数正常。

4.  环境维护：避免仪器安装在振动剧烈、高温热源附近，保持安装环境通风干燥，防止水汽、粉尘进入设备内部，损坏核心部件。
