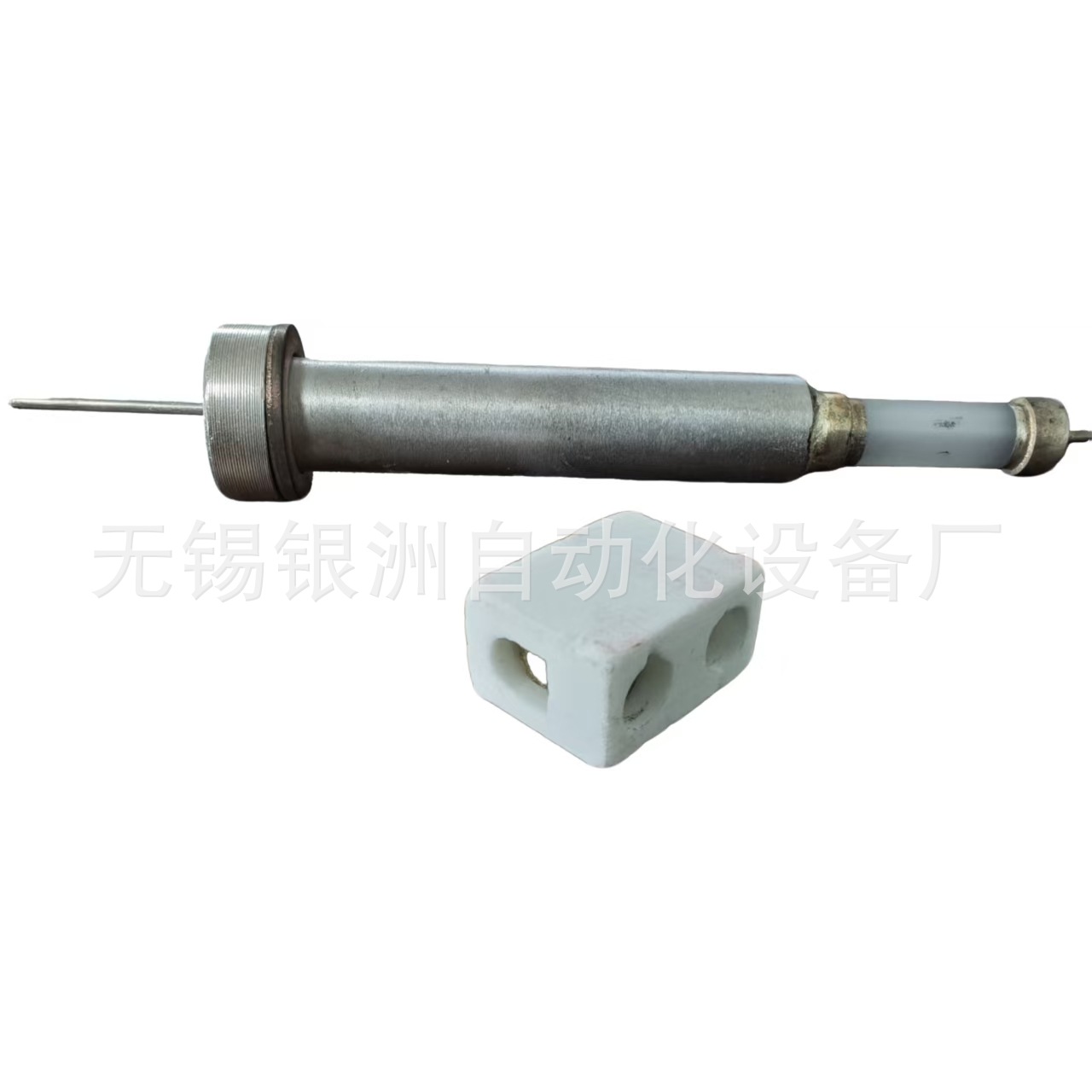

氧化铝陶瓷防结垢水位电极

一、产品概况

电接点电极是专为工业导电介质液位检测设计的接触式传感器，归属电接点液位测量核心组件，由无锡银洲自动化设备厂 “迎洲” 品牌生产。产品采用模块化结构，主要由电极芯体、绝缘密封组件、安装连接部三部分构成，常规为螺纹式（DJM 系列）与法兰式两种安装形式，可适配不同压力等级的容器接口。作为电接点水位计的核心传感单元，它与 UDZ 测量筒、SXY5S 液位监控仪配套，构成完整的液位监测体系，用于锅炉汽包、除氧器、高低压加热器及各类工业水箱的液位检测。

二、工作原理

电接点电极的工作核心依托介质导电特性差异：水的电阻率极低（几十 KΩ），导电性能优良；干燥蒸汽或空气电阻率高（1MΩ 以上），基本不导电。电极通过绝缘密封组件固定在测量筒上，与筒体（接地）绝缘隔离。当液位上升浸没电极时，导电液体使电极芯体与筒体形成导电回路，输出 “有水” 信号；液位下降脱离电极时，回路断开，输出 “无水” 信号。多根不同高度电极的信号组合，可精准判定实时液位区间，信号响应速度达毫秒级，测量精度控制在 ±10mm 内，配合二次仪表实现液位显示、报警与联锁保护。

三、核心结构与材质

（一）电极芯体

采用 304/316L 不锈钢、哈氏合金等耐蚀金属材质，具备耐高温、耐高压、抗酸碱腐蚀特性，长期耐受汽水介质侵蚀，保障导电稳定与机械强度，适配锅炉高温蒸汽、化工腐蚀性介质等严苛工况。

（二）绝缘密封组件

核心采用高纯氧化铝陶瓷与聚四氟乙烯复合密封材料，绝缘电阻≥500MΩ，可有效杜绝爬电、漏电现象，避免电磁干扰导致的误触发；同时具备优异密封性能，耐高温高压，防止介质渗漏，适配 - 20℃~450℃温度范围、最高 32MPa 压力工况。

（三）安装连接部

分为螺纹式（如 DJM1615-115、DJM1815-97）与法兰式两类，高压款耐受压力可达 220 公斤，常规款适配 60 公斤以下压力；结构紧凑，拆装便捷，损坏后可单独更换单支电极，无需整体拆卸测量筒，大幅降低运维成本。

四、技术参数

• 规格型号：DJM1615-87、DJM1615-115、DJM1815-97 等（螺纹式）；法兰式可定制
• 耐温范围：-20℃~450℃
• 耐压等级：常规≤6MPa，高压≤32MPa
• 绝缘电阻：≥500MΩ（常温常压）
• 电极长度：87mm、97mm、115mm 等（可定制）
• 适配介质：导电液体（水、酸碱溶液等）
• 信号响应：≤0.5s

五、功能特点

1. 精准检测：接触式直接感应液位，无滞后、无漂移，多电极组合实现多级液位分段检测，适配高精度液位管控需求。
2. 耐候性强：耐高温高压、抗腐蚀、抗结垢，适配高粉尘、高湿度、强电磁干扰的恶劣工业环境，正常工况使用寿命可达 5 年以上。
3. 高绝缘性：高纯陶瓷绝缘设计，隔离电极与筒体，杜绝漏电、误动作，适配变频器、高压设备密集的工业现场。
4. 安装维护简便：模块化设计，无需复杂调试；可单独更换单支电极，无需停机拆卸测量筒，运维成本低。
5. 兼容性广：可与 SXY5S 等各类电接点液位监控仪、DCS/PLC 系统对接，支持 4-20mA 信号远传与报警联锁控制。

六、适用场景

• 电力行业：锅炉汽包、除氧器、高低压加热器、凝结水箱水位监测，保障机组安全运行。
• 化工行业：反应釜、酸碱储液罐、废液池等腐蚀性导电介质液位检测，防范溢罐、泄漏风险。
• 水处理行业：清水箱、污水池、软化水设备液位管控，联动自动化系统实现精准调水。
• 通用工业：冶金、制药、造纸等行业的常压 / 承压导电介质储液容器液位测量。

七、产品优势

相较于同类电极产品，无锡银洲电接点电极有显著差异化优势：一是高纯陶瓷绝缘，绝缘性能远超普通绝缘材料，杜绝爬电漏电，抗干扰能力强；二是全工况适配，耐高温高压、抗腐蚀结垢，适配锅炉等工况；三是模块化易运维，单支可更换，无需整体拆机，维护效率高；四是信号稳定，毫秒级响应，无漂移误触发，保障液位监测精准可靠。
