SXY5S液位监控仪锅炉汽包用

一、产品定义与型号定位

1.1 基础释义

SXY5S 属于智能型电接点配套二次仪表，区别于传统无算法简易光柱表，在信号采集、故障识别、自控联动层面完成智能化升级，单独无法完成液位测量，必须搭配 UDZ 系列不锈钢测量筒、氧化铝陶瓷电极组成完整汽包水位测控系统。型号中 “SXY” 代表水位显示仪表，“5” 代表第五代智能运算版本，“S” 代表储能断电续航配置，主要应用场景锁定各类承压锅炉汽包，同时兼容除氧器、高低压加热器、余热蒸发器等导电介质液位监测。

1.2 品类区分

按照安装外形分为两大标准品类，适配不同控制柜布局：

竖式 SXY5S：外形 80×160mm，窄幅盘面，适合仪表柜紧凑排布、多台仪表并排安装；

横式 SXY5S：外形 160×80mm，宽幅显示区，适合主控操作台单独安置，巡检读数视野更佳。

两种款式统一标准开孔尺寸 152×76mm，新旧锅炉仪表改造无需改动柜体开孔，通用性较强。

二、整套汽包液位监测系统构成

完整监测体系分为一次就地取样部件、二次中控显示仪表、配套辅材三大部分，协同完成汽包水位全流程监测。

2.1 一次取样单元（UDZ 电接点测量筒）

由 304/316L 不锈钢承压筒体、多层陶瓷绝缘电极、上下连通截止阀、底部排污阀组成，筒体与锅炉汽包形成连通器，筒内液面与汽包实时同步，垂直排布的多组电极区分汽、水分界面，输出通断电阻信号传输至 SXY5S 仪表主板。

2.2 SXY5S 智能测控主机（核心显示控制单元）

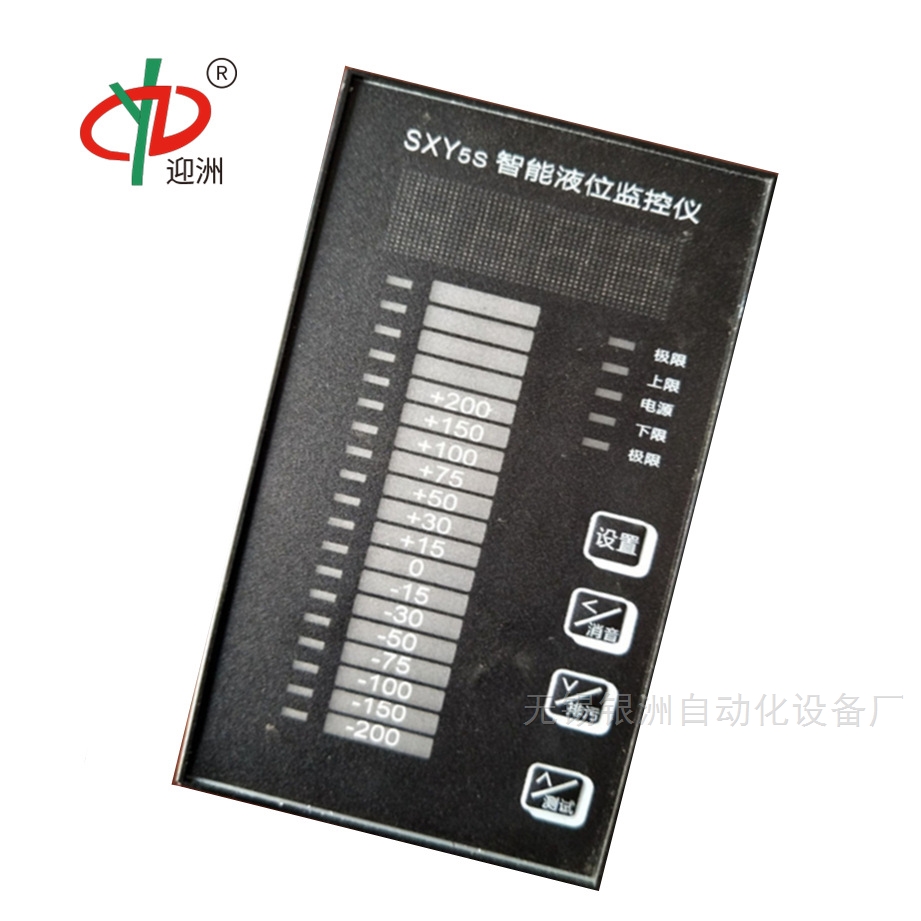

整机由显示面板、主控运算电路板、隔离信号模块、继电器输出模组、内置后备电池、操作按键六部分集成，面板设置设置、消音、排污测试、自检四颗功能按键，运维人员可现场整定水位报警参数、模拟排污工况校验仪表动作。

2.3 配套传输辅件

耐高温屏蔽信号线缆、接线端子排、通讯 DB 接口、信号隔离端子，线缆传输距离可达 200 米，屏蔽层统一接地，削弱现场动力线路杂波干扰，保障电极信号传输不失真。

三、设备完整工作运行原理

整套系统分为信号采集、智能运算、显示输出、联锁管控四个流程，全程自动化运行无需人工干预：

信号采集阶段：锅炉汽包液位同步至测量筒，浸没电极接触导电炉水形成低阻通路，裸露蒸汽区域电极呈高阻断开状态，多路电极同步输出高低阻信号送入 SXY5S 输入端子；

智能容错运算阶段：内置单片机持续采集全部电极阻值，通过多级数字滤波过滤液面气泡、水质波动带来的瞬时杂讯，搭配单点屏蔽算法，单支电极结垢失灵不会造成整体水位误判，抑制虚假水位；

可视化显示阶段：运算完成后驱动面板双色 LED 光柱，蒸汽区域红光点亮、水体区域绿光分层显示，同步数码管输出准确水位刻度值，巡检人员远距离即可分辨汽水分界位置；

报警与远传输出阶段：水位抵达预设阈值后，仪表触发声光提示，对应继电器触点闭合，联动锅炉上水、排污、紧急停机设备；同时向外输出 4-20mA 线性模拟量、RS485 数字信号，上传至中控 DCS 系统实现全厂集中监控。

四、标准化核心技术参数

显示配置：标配 19 点汽红水绿双色光柱，定制机型高 38 点，四位数码管同步数值显示；

报警输出：四组无源继电器触点，触点负载 AC220V/1A，支持常开、常闭自由切换；

信号输出：4-20mA 标准模拟量（负载≤500Ω）、RS485 Modbus-RTU 通讯；

供电配置：主电源 AC220V±10% 50Hz，内置后备电池，断电续航≥60 分钟；

信号适配：适配 0~500kΩ 电极电阻信号，兼容市面全系列 UDZ 电接点测量筒；

环境适配：工作环境温度 - 10℃~+45℃，环境湿度≤85% 无凝露；

接线规格：信号输入 36 芯端子，通讯采用 DB9 标准接口，强弱电分区布线隔离。

五、锅炉汽包工况专属核心优势

5.1 抗干扰适配电厂复杂环境

内置光电隔离电路，隔绝变频器、引风机、磨煤机等大功率设备产生的电磁浪涌，锅炉启停、负荷波动过程中水位显示无跳变，长期运行数值稳定。

5.2 智能容错降低仪表误报概率

搭载电极故障识别逻辑，单根电极水垢堆积、绝缘失效时仪表仅屏蔽故障点位，其余电极正常参与水位计算，不会出现满屏红光 / 绿光整体失真，大幅减少运维上门频次。

5.3 四段分级报警筑牢汽包安全防线

可独立设定低低、低、高、高高四段水位临界值，低低水位联动停炉防止水冷壁干烧，高高水位联动排污、切断进气，规避蒸汽带水冲击汽轮机，多级防护规避重大机组安全事故。

5.4 就地远程集成式管控

双色光柱满足现场巡检直观观测需求，标准化远传信号适配主流电厂中控系统，兼顾现场运维与自动化集中管控双重需求。

5.5 参数记忆与断电保护

全部水位阈值、光柱刻度标定参数断电自动存储，后备电池保障断电时段水位数据留存，重启无需重复整定参数。

5.6 安装改造兼容性强

统一标准盘装开孔，老式简易水位二次仪表更换无需改造柜体，适配供热小型锅炉至大型火电机组全规格汽包配套。

六、多元工业应用场景

6.1 火力发电（核心应用）

燃煤、燃气发电机组汽包主液位配套监测，同步用于高低压加热器、除氧器、直流锅炉启动分离器水位测控，作为汽包三冗余监测仪表之一，保障机组稳定安全运行。

6.2 化工余热热力系统

化工废热锅炉、脱硫脱硝配套蒸发器、反应夹套水汽容器液位监控，适配弱酸弱碱腐蚀周边潮湿工况，连续稳定输出液位信号。

6.3 城市集中供热行业

小区、工业园区蒸汽供热锅炉、换热站承压水箱液位监测，自动联动补水与排污泵，实现换热站无人值守运维。

6.4 冶金、水泥建材行业

钢铁高炉余热汽包、水泥窑配套余热锅炉水位监测，适配厂区高粉尘、温差波动大的恶劣现场环境。

七、规范安装与周期运维细则

7.1 安装布线规范

仪表嵌入主控室标准仪表盘，远离高温蒸汽管道、大功率动力柜，减少电磁与高温干扰；

电极信号线缆单独穿管铺设，禁止与 380V 动力电缆同管布线，线缆屏蔽层单端接地；

接线严格区分信号端子、报警输出端子、通讯端子，强弱电分区，避免线路短路烧毁主板；

仪表安装完成后通过面板 “测试” 按键模拟电极通断，校验光柱显示与报警触点动作是否正常。

7.2 日常分级维护流程

每日巡检：观察光柱水位显示状态，确认声光报警、通讯无异常，查看面板电源指示灯；

每周校验：配合测量筒排污操作，按下仪表排污测试键，核查报警联锁动作灵敏性；

季度检修：打开仪表柜体清理端子积灰，检查线缆接头紧固度，测试后备电池续航能力；

年度校准：重新标定各电极对应水位刻度，核对四段报警阈值，更换老化内部继电器组件。

7.3 常见故障简易处置方案

光柱大面积误显示、频繁虚假水位：多为测量筒电极结垢，执行排污操作或更换陶瓷电极；

水位超限无报警输出：进入菜单核对报警阈值参数，检查继电器接线端子是否松动；

DCS 中控无远传信号：排查 4-20mA/RS485 通讯线路，确认通讯地址参数匹配；

断电后数据清零：内置后备电池失效，拆机更换配套储能电池组。

八、同类水位二次仪表横向对比

老式单色光柱水位表：无数字显示、无滤波算法，易受电磁干扰跳变，仅支持两段简单报警，无远程通讯功能；

SXY3X 基础型监控仪：无单点容错、无断电储能，电极单路故障直接造成整体显示失效，适配小型常压水箱；

SXY5S 智能液位监控仪：四段分级报警、智能电极容错、光电隔离抗干扰、储能断电保护、双路标准远传输出，专为锅炉汽包高压高温工况定制，是热力行业主流升级配套仪表。
