智能液位监控仪SXY5S

一、产品概述

       智能液位监控仪SXY5S是一款专为工业及消防场景设计的智能液位监测设备，属于电接点式液位测量仪表的升级款，由显示仪表、测量电极及配套接线组成，核心作用是实时捕捉容器内液位变化，实现液位可视化显示、异常报警与远程数据传输，兼顾准确监测与安全防控双重需求。

该设备突破传统液位监控仪功能单一的局限，集成模拟显示与数字显示双重模式，支持多组报警阈值自定义设置，适配不同场景的液位监测需求。其采用工业级硬件设计与高绝缘防护工艺，可适应潮湿、腐蚀性等复杂工况，同时严格契合消防验收相关规范，具备就地显示、远程传输、高低液位报警等核心功能，是工业生产与消防安全领域的液位监测设备。

二、工作原理

        智能液位监控仪SXY5S核心基于“水导电、蒸汽绝缘”的电接点检测原理，结合现代智能信号处理技术，实现液位的准确监测与信号转换，整体工作流程分为信号采集、信号处理、显示报警、数据传输四个环节：

1.  信号采集：设备配套的纯陶瓷电接点电极接入被测容器，电极按预设间距布局，当液位上升或下降时，电极与液体（或蒸汽）接触状态发生变化——浸入液体时，因液体电阻率较低形成导电回路；处于蒸汽或空态时，因介质电阻率高无法形成回路，从而捕捉液位位置信号。

2.  信号处理：内置智能信号处理模块，对采集到的电极信号进行滤波、放大与隔离处理，有效抑制工业现场电磁干扰，同时自动识别液体水阻范围（0—500kΩ），避免因介质特性变化导致的测量误差，确保信号稳定可靠。

3.  显示报警：将处理后的信号转换为液位数据，通过变色发光二极管（最多38点）实现汽红水绿的模拟显示，同时通过数码管实现数字准确显示；当液位达到预设的高低报警阈值时，立即触发声光报警，同步输出继电器触点信号，提醒工作人员及时处理。

4.  数据传输：支持0～10mA、4～20mA线性模拟信号输出，可无缝对接DCS、PLC等后端控制系统，实现液位数据远程监控与联动控制，部分型号可拓展通信功能，满足工业物联网数据互联互通需求。

三、核心结构与技术参数

（一）核心结构

SXY5S采用模块化集成设计，结构紧凑、维护便捷，主要由三大核心单元组成，各单元协同工作，保障设备稳定运行：

1.  检测单元：核心为纯陶瓷电接点电极，分为螺纹式与压入式两种安装型式，具备耐高温、耐腐蚀、绝缘性能优异的特点，电极引线长度可达到200m，适配不同深度的容器监测需求。

2.  显示与控制单元：集成模拟显示（变色发光二极管）与数字显示（数码管）模块，配备报警消音、排污、检测三个功能按钮，可手动测试设备状态、去除报警声音，操作便捷；内置主控芯片，负责信号处理与报警逻辑控制。

3.  信号输出与保护单元：包含模拟信号输出接口、继电器报警输出接口，支持多组常开常闭触点输出；内置过压、过流保护电路，同时具备机内直流备用电源，断电后可连续工作不少于1小时，保障监测不中断。

（二）关键技术参数

1.  测量精度：液位显示误差≤±5mm，液体水阻适配范围0—500kΩ（自动适配）；

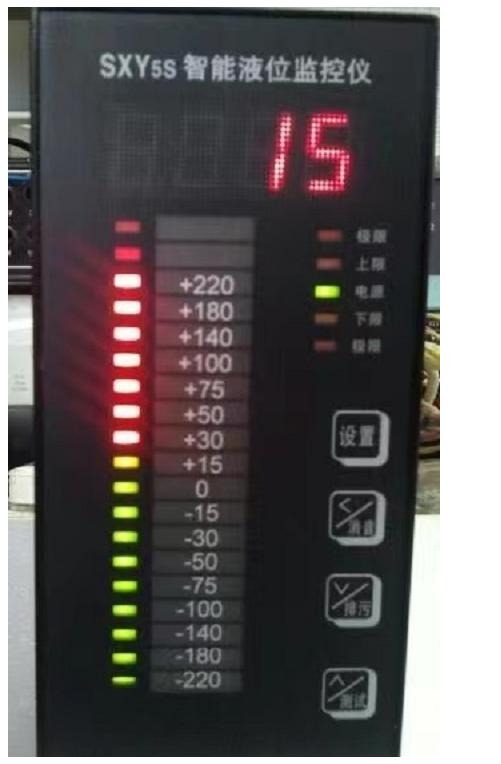

2.  显示方式：一组变色发光二极管（至少38点）模拟显示（汽红水绿）+ 数码管数字显示；

3.  报警输出：可提供4-6组报警触点，触点容量AC220V、1A，支持高低液位报警组合自定义；

4.  信号输出：0～10mA（RL＜1kΩ）、4～20mA（RL＜500Ω）线性模拟信号；

5.  工作电源：AC220V±10%，50Hz±1Hz，机内备用电源供电时间≥1小时；

6.  工作环境：温度-10℃～+45℃，相对湿度≤85%，防护等级适配工业及消防场景；

7.  外形与安装：多种尺寸可选（竖式80×160×150mm、方型160×160×150mm等），支持壁挂式、嵌入式安装，仪表开孔尺寸152+1×76+1或152+1×152+1mm；

8.  电极参数：适配M16×1.5、Φ22×Φ12等多种规格电极，绝缘性能≥500MΩ。

四、核心性能优势

1.  双显示更直观：模拟显示（汽红水绿）可快速判断液位大致位置，数字显示准确呈现具体液位值，兼顾直观性与准确度，适配现场巡检与准确调控需求。

2.  报警功能灵活可靠：支持多组报警触点输出，报警阈值可现场自定义，声光报警结合触点联动，能及时预警液位过高（溢流）、过低（缺水）等异常，同时具备故障报警功能，保障监测不失效。

3.  抗干扰与稳定性强：内置信号隔离与滤波模块，有效抵御工业现场电磁干扰，纯陶瓷电极绝缘性能优异，适配潮湿、腐蚀性等复杂工况；备用电源设计，避免突发断电导致监测中断。

4.  适配性广且合规：电极规格、安装方式、外形尺寸可灵活适配不同容器与安装场景，严格遵循消防验收规范，具备就地显示、远程传输、高低液位报警三大核心功能，可顺利通过消防验收。

5.  操作与维护便捷：配备专用功能按钮，可手动测试、消音、排污；电极可单独拆装维护，无需拆卸整个设备，定期校验即可保障测量精度，运维成本低。

五、应用领域

智能液位监控仪SXY5S凭借优异的性能与合规性，应用于工业生产、消防安全、水处理等多个领域，核心应用场景包括：

1.  电力行业：锅炉汽包、除氧器、高低压加热器等设备的液位监测，实时监控液位变化，避免缺水、满水事故，保障锅炉安全运行；

2.  消防领域：消防水池、消防水箱的液位监测，严格契合GB 50974-2014等消防规范，实现就地+远程双显示、高低液位报警，助力消防验收，保障应急供水安全；

3.  化工行业：高压反应釜、化工储罐、管道等设备的液位监测，适配腐蚀性介质场景，实现生产过程实时监控与安全预警；

4.  水处理与环保领域：自来水厂、污水处理厂的水池、反应池液位监测，优化水处理流程，保障生产稳定；

5.  其他领域：食品、医药行业的储罐液位监测，农业灌溉水池水位监控，以及矿山、热力等行业的各类容器液位监测。

六、安装与日常维护

（一）安装要点

1.  仪表安装：嵌入式安装需按开孔尺寸预留安装孔，壁挂式安装需固定牢固，安装位置需醒目、便于观察，远离强电磁干扰源与水汽集中区域；

2.  电极安装：电极需垂直安装于被测容器，避开进出水口、涡流区域，确保电极与容器壁绝缘隔离，接线牢固，引线长度不超过额定范围；

3.  接线要求：信号输出线、电源线需分开布线，采用阻燃屏蔽线缆，避免短路、接反，接线完成后检查密封性，防止水汽、灰尘侵入；

4.  调试校准：安装完成后，调试报警阈值、模拟信号输出参数，模拟液位变化测试报警功能与数据传输稳定性，确保符合现场需求与消防规范。

（二）日常维护

1.  定期巡检：每周检查仪表显示状态、指示灯与接线端子，确保无松动、无异常发热，测试报警功能有效性；

2.  电极维护：每月清理电极表面污垢、水垢，检查电极绝缘性能，避免因污垢附着导致测量误差或短路；

3.  定期校准：每季度校验液位测量精度与报警阈值，及时调整参数，每年进行一次校准，确保符合规范要求；

4.  备用电源检查：每月测试备用电源性能，确保断电后可正常供电，避免突发断电导致监测中断；

5.  环境维护：保持仪表周围干燥、清洁，避免灰尘、水汽、腐蚀性气体侵入，延长设备使用寿命。
