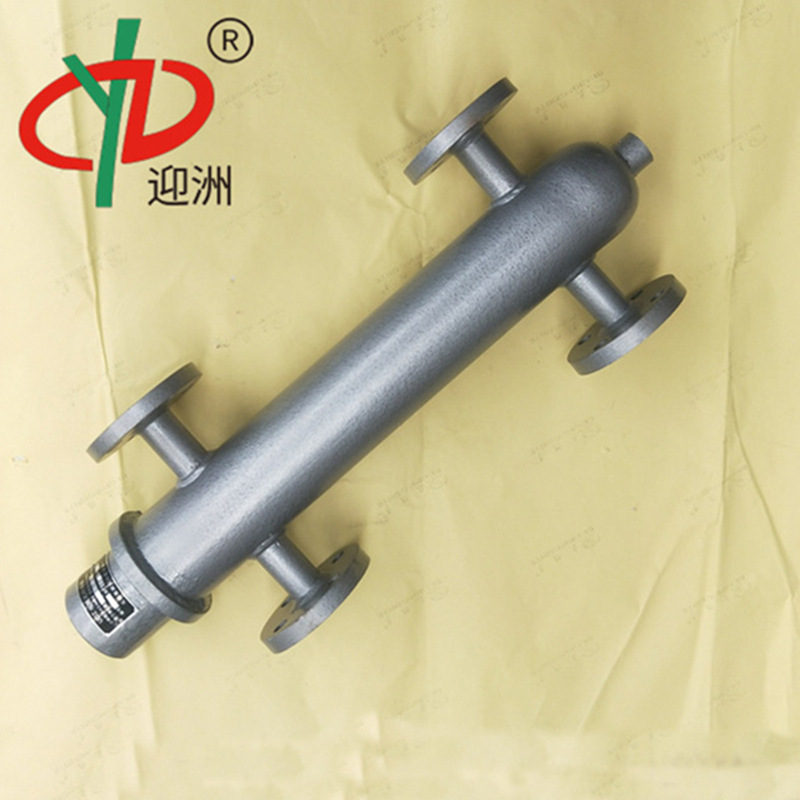

锅炉电极式液位传感器

一、基本定义

电极式液位计，又称电接点液位计、电极式液位传感器，是利用被测液体的导电性能，通过检测电极与液体的接触状态，判断液位是否达到预设点位，并输出开关量或模拟量信号的液位测量仪器。它属于点位测控仪表，核心功能是识别特定液位点（如高位、低位、极限液位），而非连续测量液位高度，凭借结构简单、成本低廉、可靠性高的优势，成为工业液位测控的常用设备。

二、工作原理

电极式液位计的核心工作原理基于液体与气体的电导率差异：被测导电液体（如水、酸碱溶液）具有良好导电性，而空气、蒸汽的电导率极低，可视为绝缘状态。

仪表通常由公共电极（参考电极）和若干测量电极组成，电极表面包裹绝缘材料，公共电极需始终浸没于液体中作为参考点，测量电极则按预设液位高度安装。液体将该测量电极与公共电极导通，电路形成回路，仪表检测到导通信号后，输出“液位到达”的开关量信号；当液位下降至测量电极以下时，导电路径断开，仪表输出“液位低于预设点”的信号，进而实现液位的点位监测与报警控制。

三、核心结构

电极式液位计的结构主要由四大核心单元组成，各单元协同工作，保障测量的精准性与稳定性：

1. 传感电极：核心检测部件，通常采用304/316L不锈钢、钛合金、哈氏合金等材质，表面经防腐处理，可根据介质腐蚀性选择适配材质；部分卫生级场景采用表面光滑、卫生级电极，符合食品级（FDA）或医药级（GMP）标准。

2. 绝缘密封组件：采用高纯陶瓷、聚四氟乙烯等耐高温、耐高压材质，经一体成型封装，绝缘电阻可达100MΩ以上，杜绝漏电、短路及介质渗漏，保障电极与仪表壳体、容器壁的绝缘性。

3. 信号处理模块：搭载光电隔离差分电路与抗干扰滤波算法，可将电极的通断信号转化为标准开关量（继电器触点、NPN/PNP晶体管信号）或少量模拟量（4~20mA电流信号），同时滤除工业现场电磁干扰，避免信号漂移与误触发。

4. 接线与安装部件：包含标准化接线端子、法兰、螺纹等连接部件，方便电极与控制器、自控系统对接，同时支持多种安装方式，适配不同类型容器。

四、主要分类

根据结构设计、安装方式、信号输出等差异，电极式液位计可分为多种类型，适配不同工业场景：

1. 按检测点位分类：分为单点式和多点式。单点式仅有1个测量电极，用于单一液位点的监测（如水箱低液位防干烧）；多点式有3~8个垂直排列的测量电极，可分段监测液位区间，通过PLC识别液位范围，适用于化工储罐等需要多级测控的场景。

2. 按安装方式分类：分为插入式、法兰式、侧装式。插入式直接插入容器内部，结构简单，适用于开口容器；法兰式通过法兰密封连接，密封性好，适配高压、密封要求高的容器（如锅炉、高压储罐）；侧装式从容器侧面安装，适用于不便顶部插入的容器。

3. 按信号输出分类：分为开关量输出型和模拟量输出型。开关量输出型结构简单，可直接控制水泵、电磁阀等外部设备，应用；模拟量输出型较少见，需通过多个电极分段拟合液位曲线，实现半定量监测。

4. 按防腐性能分类：分为普通不锈钢电极和防腐电极。普通不锈钢电极适用于中性、弱腐蚀性液体；防腐电极采用哈氏合金、钛合金或聚四氟乙烯涂层，适用于强腐蚀性介质（如盐酸、酸碱溶液）。

五、技术参数与特点

1. 核心技术参数：工作温度覆盖-20℃~450℃，特殊型号可达500℃；承压等级从常压至10.0MPa；绝缘电阻≥100MΩ，防护等级达IP65；测量重复精度≤±1mm，响应时间≤0.1s；仅适用于电阻率≤10⁵Ω·cm的导电液体。

2. 核心优势：结构简单，无复杂机械运动部件，故障率低；响应迅速，液位变化可即时反馈；成本低廉，相比雷达、超声波液位计性价比更高；安装运维便捷，无需复杂调试，定期清洁电极即可；适配高温、高压、强电磁干扰等恶劣工况，不受介质泡沫、浊度影响。

3. 局限性：仅能实现点位测量，无法连续监测液位高度；仅适用于导电液体，不适用于植物油、高浓度酒精等非导电介质；电极表面易结垢、粘附介质，可能导致误报警，需定期维护。

六、应用场景

电极式液位计凭借其稳定的性能，应用于多个工业领域，核心用于导电液体的液位监测与控制：

1. 电力行业：主要用于锅炉汽包、除氧器、凝汽器等设备的水位监测与报警，保障锅炉安全运行。

2. 化工行业：适用于酸碱储罐、反应釜、电镀池等设备的液位点位监测，适配强腐蚀、高温高压工况。

3. 水处理行业：用于清水池、污水池、沉淀池的液位控制，实现水泵启停、溢流保护等功能。

4. 食品医药行业：采用卫生级电极，用于牛奶储罐、药液罐等设备的液位监测，符合行业卫生标准。

此外，还应用于冶金、热力、实验室等场景，实现小型容器、反应瓶的液位管控。

七、安装与运维规范

1. 安装规范：安装时需确保电极无遮挡，避免与容器壁、搅拌器碰撞；法兰、螺纹连接需密封，防止介质泄漏；接线选用屏蔽电缆并单端接地，减少电磁干扰；根据容器类型选择合适的安装方式（顶装、侧装、插入式）。

2. 运维要点：日常需定期清洁电极表面的结垢、污垢，避免影响检测灵敏度；定期检查绝缘性能与接线牢固性，排查短路、断路问题；强干扰场景可增设信号隔离器；设备无机械易损件，无需频繁更换部件，运维成本较低。
