工业前置过滤器 PTG-1 控制仪

一、产品概述

PTG-1前置过滤器可编程控制仪是一款专为自动过滤系统设计的专用智能控制装置，由无锡银洲自动化设备厂等企业研发生产，属于工业自动化仪器仪表范畴，主要配套前置过滤器使用，承担过滤系统运行监测、参数调控、自动反冲洗等核心管控功能。其核心定位是破解传统过滤控制模式的弊端，通过可编程逻辑控制与高精度数据监测，实现前置过滤系统的自动化、精细化、无人化运行，适配各类复杂工业工况，为后端精密设备提供稳定可靠的预处理保障，是工业过滤系统智能化升级的理想配套控制设备。

该控制仪结构型式为组合式，显示方式为数显式，产地为国产，加工定制属性为否，机身采用防护式结构设计，体积紧凑、安装便捷，可适应多粉尘、潮湿等恶劣工业环境，应用于电力、冶金、石化、钢铁、造纸、污水处理等流程工业领域，销售网络覆盖全国各省市，并出口多个国家和地区。

二、核心构造与技术参数

（一）核心构造

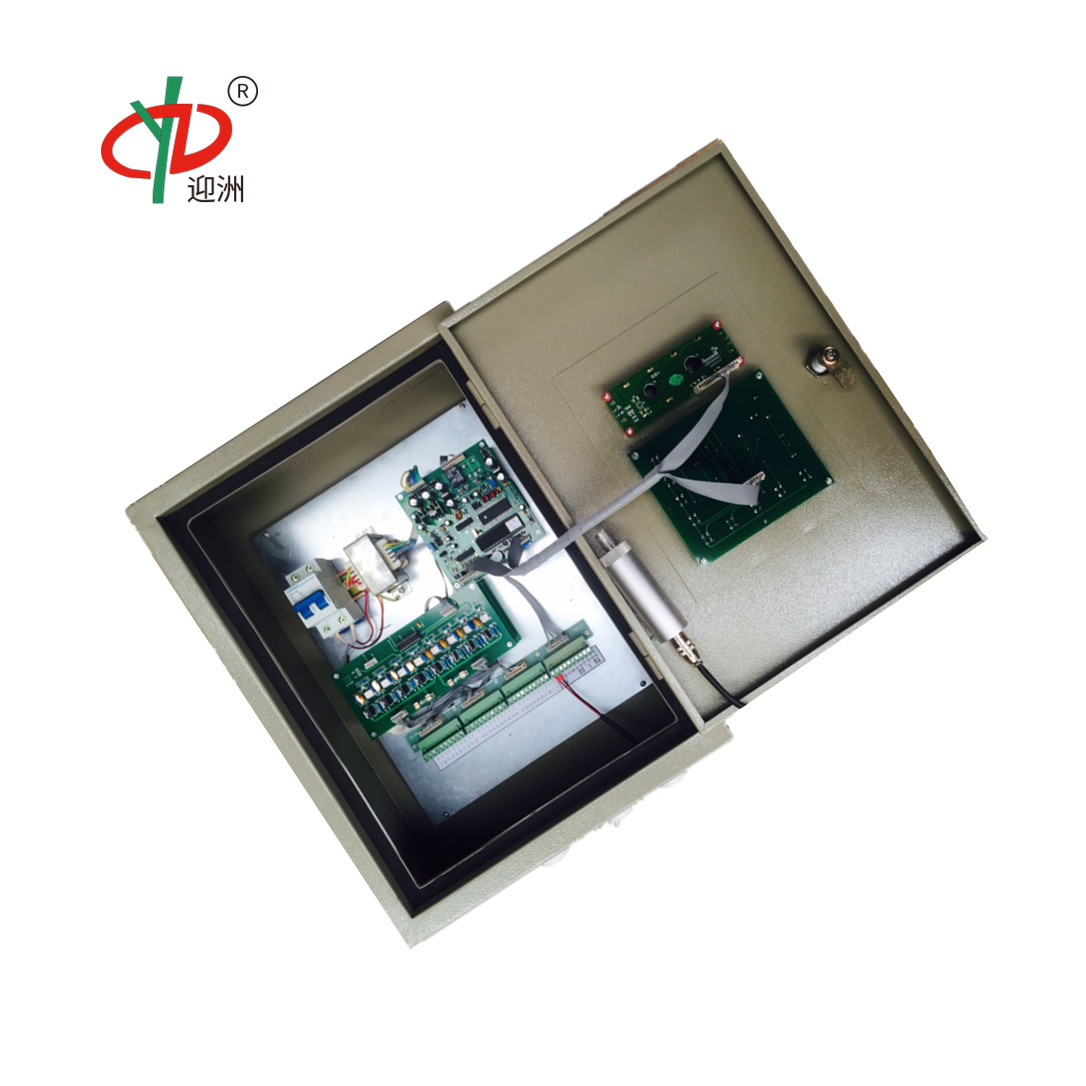

PTG-1前置过滤器可编程控制仪的核心构造围绕“监测-控制-显示-保护”四大模块展开，依托优质元器件集成，确保运行稳定性与管控精准度，主要组成部分如下：

• 控制核心：搭载美国ATMEL新型单片机，作为设备的“大脑”，运算速度快、抗电磁干扰能力强，可在恶劣工业环境下持续稳定工作，负责解析用户编程指令、处理传感数据、触发反冲洗等动作，同时支持程序扩容、联锁控制与远程传输功能。
• 传感模块：配备美国摩托罗拉公司的高精度差压传感器，核心用于实时采集过滤器进出口压力差，精准监测滤芯堵塞状态，为智能调控提供可靠数据支撑，测量精度高、响应迅速，是实现压差控制模式的核心部件。
• 显示模块：采用日本日晶公司液晶模块，构成高清可视化操作界面，可实时直观显示设备运行参数（如压差数值、冲洗间隔、导通时间）、工作状态（运行/暂停/故障）及故障信息，操作界面友好易懂，便于运维人员实时监控、快速排查问题。
• 输出与保护模块：采用全无触点光电隔离输出设计，运行响应快、无机械磨损、使用寿命长，可稳定驱动阀门、泵体等执行机构；内置过载、短路双重保护电路，电路异常时自动断电，有效规避设备损坏风险；同时配备标准化接线端子，便于安装与接线。

（二）关键技术参数

该控制仪的技术参数经过精准标定，适配各类工业工况需求，具体如下（数据来源：产品技术手册及厂家公开信息）：

• 测量范围：差压测量覆盖0~3000Pa，满足多数工业前置过滤场景的压差监测需求；
• 测量精度：0.5级，确保压差数据采集的精准度，为反冲洗触发提供可靠依据；
• 供电电源：交流电压220VAC±10%，宽电压设计适配复杂工业用电环境；
• 消耗功率：≤15W，能耗较低，符合节能运维需求；
• 输出方式：96点光电隔离过零触发可控硅输出，220VAC/2A，常开方式；
• 可编程参数：冲洗间隔时间0~99分59秒可调，导通时间0.1~1秒可调，支持用户根据工况灵活设定；
• 工作环境：温度-40℃至65℃，湿度≤85%，耐潮湿、抗粉尘，适应各类恶劣工业场景；
• 辅助输出：带有4~20mA线性电流输出（0Pa对应4mA、3000Pa对应20mA），支持远程控制及连锁控制，可适配DCS/PLC系统。

三、工作原理

PTG-1前置过滤器可编程控制仪以可编程逻辑控制为核心，整合高精度压差传感、实时时钟、光电隔离输出等技术，实现“监测-判断-执行”的闭环管控，其核心工作原理如下：

设备启动后，高精度差压传感器实时采集前置过滤器进出口的压力差值，并将数据传输至核心单片机；单片机根据用户预设的编程参数（如定时周期、压差阈值、导通时间等），对采集到的压差数据进行分析判断，同时结合实时时钟模块实现定时控制逻辑。

当设备处于定时控制模式时，将按照用户预设的冲洗间隔与导通时间，自动触发反冲洗、排污作业，完成周期性清洁，无需人工值守；当处于压差控制模式时，若监测到的压差数值达到预设阈值，说明滤芯已出现堵塞，单片机将立即触发反冲洗程序，直至压差降至安全范围，实现按需冲洗，避免滤芯堵塞导致过滤效率下降或设备损坏。

此外，设备支持手动控制模式，便于安装调试与应急操作，三种控制模式可灵活切换；运行过程中，液晶显示面板实时反馈各项参数与工作状态，若出现电路过载、短路或压差超标等异常情况，保护模块将自动触发断电或报警功能，确保设备与过滤系统的安全稳定运行。

四、核心功能与特点

（一）核心功能

1. 双模式可编程控制：支持定时控制与压差控制双重模式，用户可根据水质、气源杂质含量波动，灵活选择控制方式，兼顾自动化与实用性，既避免滤芯堵塞，又防止过度反冲洗造成水资源与能源浪费。
2. 全自动无人化运行：可根据预设程序自主完成过滤、反冲洗、排污的切换，无需人工值守，大幅节省人力运维成本，提升过滤系统运行效率。
3. 可视化监测与操作：高清液晶显示面板可实时显示压差数值、运行时长、控制模式、故障信息等，操作简便，无需专业培训即可完成参数设置与状态查看；支持现场编程，编程方式简洁、界面友好。
4. 多重安全保护：内置过载、短路双重保护电路，电路异常时自动断电，规避设备损坏风险；采用光电隔离输出设计，抗干扰能力强，可稳定驱动执行机构，延长设备使用寿命。
5. 灵活适配与扩展：采用标准化接线与安装设计，兼容性强，无需对原有过滤设备进行改造即可快速安装部署；支持远程控制、联锁控制与程序扩容，可适配不同规模的过滤系统与复杂工况需求。

（二）核心特点

• 高稳定性：采用优质进口元器件与工业级设计，抗电磁干扰能力强，宽温适配，可在-40℃至65℃的恶劣环境下长期连续运行，无机械磨损，运行可靠。
• 高精准度：0.5级精度的差压传感器，可实时精准捕捉管路压差变化，反冲洗触发精准，有效保护滤芯，延长滤芯使用寿命。
• 操作便捷：模块化结构设计，便于维护更换；标准化接线，安装便捷，占用空间小；支持手动应急操作，便于设备调试与故障处理。
• 高适配性：可适配工业气源净化、水处理、环保除尘、暖通供水等多领域的前置过滤设备，无需改造原有系统，降低升级改造成本与施工周期。

五、应用场景

PTG-1前置过滤器可编程控制仪凭借稳定的性能、灵活的控制模式与的适配性，已应用于各类工业场景的前置过滤系统，成为保障过滤效率、保护后端设备的核心控制部件，主要应用场景如下：

1. 工业水处理领域：包括电厂循环水过滤、工业污水处理、自来水供水前置过滤等，可根据水质浊度与杂质含量，灵活调整反冲洗参数，保障过滤效果，为后续水处理工艺提供稳定的进水条件，减少换热器结垢腐蚀。
2. 气源净化领域：适配压缩空气前置过滤器，精准控制反冲洗流程，去除气源中的粉尘、油雾等杂质，保护后端气动设备、精密仪表不受损伤，确保气源纯度满足工业生产需求。
3. 环保除尘领域：用于工业除尘系统的前置过滤，监测滤芯堵塞状态，及时触发反冲洗，避免除尘效率下降，助力工业废气达标排放，降低环保运维成本。
4. 其他工业场景：包括暖通空调供水过滤、化工流体处理、食品医药行业预处理等，可适配不同工况需求，实现过滤系统的自动化管控，保障生产流程的稳定性与安全性。

六、安装与操作要点

（一）安装要点

该控制仪采用挂壁式安装设计，安装过程简便，无需改造原有过滤设备，核心要点如下：

• 安装位置：选择通风、干燥、便于操作与维护的位置，远离强电磁干扰源，避免阳光直射与雨水浸泡，确保环境温度与湿度符合设备工作要求。
• 接线规范：按照设备接线端子布置图正确接线，检查无误后再送电；输出每八组为一个单元，每个单元采用二个0.5A速容保险管（最大不得超过3A）；注意区分信号输入端、远程控制口、4~20mA输出端与电源输入端，避免接线错误导致设备损坏。
• 适配要求：与前置过滤器的连接需确保密封良好，避免漏气、漏水；确认设备供电电压与现场电源匹配，接地良好，保障运行安全。

（二）操作要点

设备操作简洁易懂，主要分为编程设置、运行控制与应急操作三个环节，核心要点如下：

• 编程设置：打开控制前盖，将编程开关拨向“设置”档，进入编程状态，可依次设置冲洗间隔（TIME1）、导通时间（TIME2、TIME3）、压差阈值与报警值（ALAR），设置完成后按确认键保存，再将编程开关拨向“工作”档，返回运行状态。
• 运行控制：运行状态下，面板将显示当前压差数值、控制模式与运行参数；若差压小于预设标准差压值，设备处于程序运行状态；若差压超过预设阈值，自动切换至差压运行状态；若差压达到报警值，报警灯亮起，提示运维人员及时处理。
• 应急操作：支持手动控制模式，在运行状态下按“状态”键进入手动状态，可通过按键选择控制点位，或按“起停”键进入循环手动，用于设备调试与故障排查；检查可控硅断开时，需带载试验，仅用万用表或电笔测量无法确定其状态。

七、维护与保养

PTG-1前置过滤器可编程控制仪的维护保养较为简便，合理维护可进一步延长设备使用寿命，降低故障发生率，核心要点如下：

1. 日常检查：定期查看液晶显示面板，确认运行参数正常；检查接线端子是否松动、脱落，确保接触良好；清理设备表面灰尘与杂物，保持通风顺畅。
2. 定期校准：每6~12个月对差压传感器进行一次校准，确保测量精度；检查保险管状态，若出现损坏及时更换，更换时需符合规格要求。
3. 环境维护：保持设备安装环境的干燥、清洁，避免潮湿、粉尘、腐蚀性气体侵蚀设备；若设备长期闲置，需切断电源，妥善存放，避免元器件老化。
4. 故障处理：若设备出现故障报警，可根据面板显示的故障信息排查问题；若无法自行解决，可联系厂家售后人员，依托厂家提供的12个月质保服务进行维修。
