FFCS 可编程过滤控制仪

一、产品概述

FFCS前置过滤器可编程控制仪是面向工业前置过滤场景的专用智能控制器，由无锡银洲自动化设备厂研发生产，该厂家成立于2008年，是集研发、生产、销售、服务于一体的工业自动化仪器仪表专业生产企业，注册资本500万元，拥有“迎洲”注册商标，通过ISO9001质量管理体系认证。该控制仪属于组合式数显工业仪表，为国产非定制产品，提供12个月质保服务，常规产品48小时内可快速发货，销售网络覆盖全国各省市，并出口美国、俄罗斯、印度等多个国家和地区。

该产品以“自动化、高精度、高可靠”为核心设计目标，聚焦传统过滤控制模式中存在的冲洗不及时、参数僵化、运维繁琐、易堵塞等痛点，通过可编程技术与智能调控的深度融合，实现过滤系统无人值守智能运行。其采用工业级防护设计，体积紧凑、安装便捷，可适配潮湿、多粉尘、强电磁干扰等恶劣工业环境，无需改造原有过滤设备即可快速部署，应用于电力、冶金、石化、钢铁、造纸、污水处理等流程工业领域，为后端精密设备提供稳定可靠的预处理保障，是工业过滤设备智能化升级的理想配套装置。

二、核心构造与技术参数

（一）核心构造

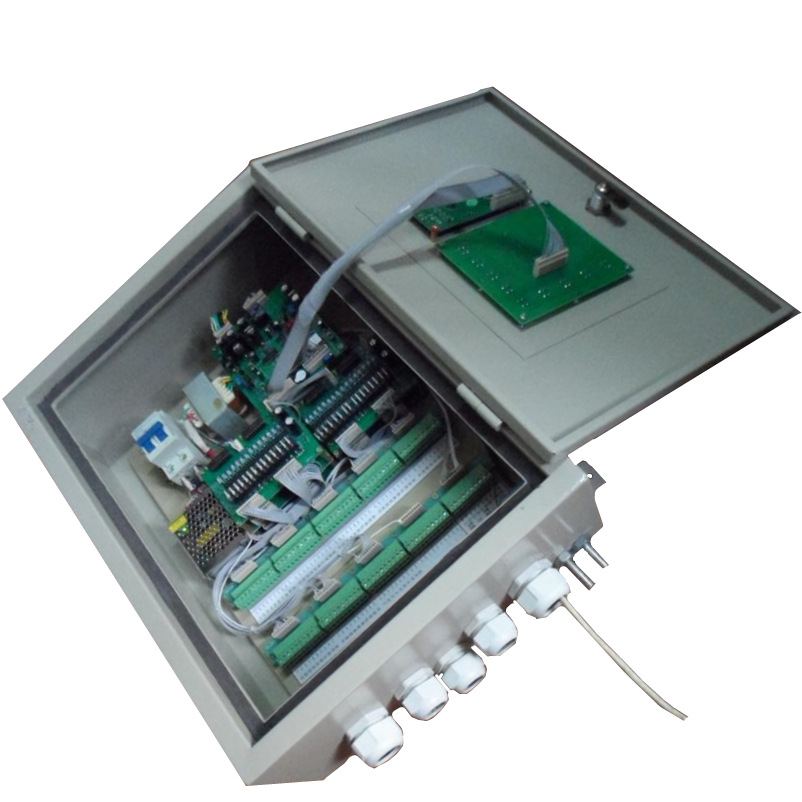

FFCS前置过滤器可编程控制仪的核心构造围绕“监测-控制-显示-保护”四大模块集成，依托优质进口元器件打造，确保运行稳定性与管控精准度，各核心组成部分功能明确、协同工作。

控制核心采用美国ATMEL工业级新型单片机，作为设备的“运算中枢”，具备运算速度快、抗电磁干扰能力强的特点，可在恶劣工业环境下持续稳定工作，负责解析用户编程指令、处理传感数据、触发反冲洗等动作，同时支持程序扩容、联锁控制与远程传输功能，可无缝接入DCS/PLC集中控制系统。

传感单元配备美国摩托罗拉公司的高精度差压传感器，核心功能是实时采集前置过滤器进出口的压力差值，精准监测滤芯堵塞状态，为智能调控提供可靠的数据支撑，测量精度达0.5级，响应迅速，是实现压差控制模式的核心部件，同时设备可同步兼容外接浊度、流量传感模块，实现多元参数监测。

显示界面采用日本日晶公司液晶模块，构成高清可视化操作界面，可实时直观显示设备运行参数（如压差数值、冲洗间隔、导通时间）、工作状态（运行/暂停/故障）及故障信息，操作界面友好易懂，便于运维人员实时监控、快速排查问题，同时支持现场编程设参，无需专业培训即可操作。

输出模块采用全无触点光电隔离过零触发可控硅输出设计，运行响应快、无机械磨损、使用寿命长，可稳定驱动阀门、泵体等执行机构，输出规格为220VAC/2A，常开方式，每八组输出为一个单元，适配多元执行机构需求。

保护电路内置过载、短路、浪涌多重保护电路，电路异常时可自动断电，有效规避设备损坏风险；输出分组配备0.5A速熔保险管（最大不得超过3A），进一步提升设备运行安全性，同时具备故障自检功能，可实时监测异常并触发报警。

（二）关键技术参数

该控制仪的技术参数经过精准标定，适配各类工业工况需求，具体规格如下，数据均来自产品技术手册及厂家公开信息：其差压测量范围覆盖0～3000Pa，测量精度达0.5级，可精准捕捉管路压差变化；供电电源采用宽电压设计，为交流220VAC±10%，适配复杂工业用电环境；整机消耗功率≤15W，能耗较低，符合工业节能运维需求。

输出方式为光电隔离过零触发可控硅输出，规格为220VAC/2A，采用常开方式；可编程参数支持灵活调整，其中冲洗间隔0～99分59秒可调，导通时间0.1～1秒可调，可根据工况差异自由设定；工作环境适应性较强，温度耐受范围为-40℃～65℃，湿度≤85%，可适配多粉尘、潮湿等恶劣工业场景；带有4～20mA线性电流输出，支持远程控制及联锁控制，可无缝对接PLC、DCS集中控制系统。此外，该设备结构型式为组合式，显示方式为数显式，整体设计贴合工业现场使用需求。

三、工作原理

FFCS前置过滤器可编程控制仪以“单片机+高精度传感+可编程逻辑”为核心，构建闭环智能管控系统，实现“监测-判断-执行”的全流程自动化，解决传统控制滞后、操作繁琐的问题，保障过滤系统持续稳定运行。

设备启动后，高精度差压传感器实时采集前置过滤器进出口的压力差值，并将采集到的模拟信号转化为数字信号，传输至核心单片机；单片机根据用户预设的编程参数（如定时周期、压差阈值、导通时间等），对采集到的压差数据进行快速运算与逻辑判断，同时结合实时时钟模块实现定时控制逻辑，可根据多元监测参数灵活调整管控策略。

当设备处于定时控制模式时，将严格按照用户预设的冲洗间隔与导通时间，自动触发反冲洗、排污作业，完成周期性清洁，无需人工值守；当处于压差控制模式时，若监测到的压差数值达到预设阈值，说明滤芯已出现堵塞，单片机将立即触发反冲洗程序，驱动执行机构完成冲洗、排污动作，直至压差降至安全范围，实现按需冲洗，避免滤芯堵塞导致过滤效率下降或设备损坏，同时可减少滤芯损耗30%以上。

此外，设备支持手动控制模式，便于安装调试与应急操作，三种控制模式可灵活切换；运行过程中，液晶显示面板实时反馈各项参数与工作状态，若出现电路过载、短路、压差异常等异常情况，保护模块将自动触发断电或声光报警功能，确保设备与过滤系统的安全稳定运行。

四、核心功能与特点

（一）核心功能

FFCS前置过滤器可编程控制仪具备多元核心功能，兼顾自动化、实用性与安全性，可全面适配工业过滤场景的多样化需求。其一，支持三模式可编程控制，定时控制、压差控制、手动控制三种模式可自由切换，用户可根据水质浊度、气源杂质含量等工况波动，灵活选择控制方式，既避免滤芯堵塞，又防止过度反冲洗造成水资源与能源浪费。

其二，实现全自动无人化运行，可根据用户预设的程序参数，自主完成过滤、反冲洗、排污的全流程切换，无需人工值守，大幅节省人力运维成本，提升过滤系统运行效率，适配各类无人值守工业场景。其三，具备实时监测与报警功能，高清液晶显示面板可实时显示压差数值、运行时长、控制模式、故障信息等关键内容，直观易懂；当压差达到报警阈值或设备出现故障时，将同步触发声光报警，便于运维人员快速发现、及时处理问题。

其四，拥有多重安全保护，内置过载、短路、浪涌多重保护电路，电路异常时自动断电，规避设备损坏风险；采用光电隔离输出设计，抗电磁干扰能力强，可稳定驱动执行机构，延长设备使用寿命，同时具备故障自检功能，提升运行安全性。其五，具备灵活适配与扩展能力，采用标准化接线与安装设计，兼容性强，无需对原有过滤设备进行改造即可快速安装部署；支持远程控制、联锁控制与程序扩容，可无缝接入DCS/PLC集中控制系统，实现多台设备集中监控，适配不同规模的过滤系统与复杂工况需求。

（二）核心特点

该控制仪的核心特点突出，在稳定性、精准度、操作便捷性等方面均具备显著优势。高稳定性方面，采用优质进口元器件与工业级设计，抗电磁干扰能力强，宽温宽压适配，可在-40℃～65℃的恶劣工业环境下长期连续运行，无机械磨损，运行可靠，防护性能优异，适配多粉尘、潮湿现场。

高精准度方面，搭载0.5级精度的差压传感器，可实时精准捕捉管路压差变化，反冲洗触发精准，有效保护滤芯，延长滤芯使用寿命，同时确保过滤效果稳定，为后端设备提供可靠保障。操作便捷性方面，采用模块化结构设计，便于维护与部件更换；标准化接线，安装便捷，占用空间小；现场可编程，操作界面简洁友好，无需专业培训即可完成参数设置、调试与故障排查。

强适配性方面，可适配工业气源净化、水处理、环保除尘、暖通供水等多领域的前置过滤设备、自清洗过滤器，无需改造原有系统，降低升级改造成本与施工周期，适配多元工业场景需求。低功耗节能方面，整机消耗功率≤15W，能耗较低，结合按需冲洗的智能控制逻辑，可进一步降低水资源与能源消耗，符合工业节能运维需求。

五、应用场景

FFCS前置过滤器可编程控制仪凭借稳定的性能、灵活的控制模式与的适配性，已应用于各类工业场景的前置过滤系统，成为保障过滤效率、保护后端设备的核心控制部件，覆盖多个流程工业领域。

在工业水处理领域，其应用场景包括电厂循环水过滤、工业污水处理、自来水供水前置过滤、市政供水预处理等，可根据水质浊度与杂质含量，灵活调整反冲洗参数，保障过滤效果，为后续水处理工艺提供稳定的进水条件，减少换热器结垢腐蚀，助力水处理系统高效运行。

在气源净化领域，该控制仪可适配压缩空气前置过滤器，精准控制反冲洗流程，去除气源中的粉尘、油雾等杂质，保护后端气动设备、精密仪表不受损伤，确保气源纯度满足工业生产需求，保障气动系统稳定运行。

在环保除尘领域，其用于工业除尘系统的前置过滤，可实时监测滤芯堵塞状态，及时触发反冲洗，避免除尘效率下降，助力工业废气达标排放，降低环保运维成本，适配冶金、石化等行业的除尘场景需求。

此外，在电力、冶金、石化、钢铁、造纸、食品医药等其他流程工业场景中，该控制仪可适配不同工况需求，应用于各类流体预处理与前置过滤系统，实现过滤系统的自动化管控，保障生产流程的稳定性与安全性，为各行业高效、节能、稳定生产提供可靠支撑。

六、安装与操作要点

（一）安装要点

该控制仪采用挂壁式安装设计，安装过程简便，无需改造原有过滤设备，核心安装要点需严格遵循，确保设备稳定运行。安装位置应选择通风、干燥、便于操作与维护的区域，远离强电磁干扰源，避免阳光直射与雨水浸泡，确保环境温度与湿度符合设备工作要求，即温度-40℃～65℃，湿度≤85%。

接线需严格按照设备接线端子布置图正确操作，检查无误后再送电；输出每八组为一个单元，每个单元需采用二个0.5A速容保险管，且最大不得超过3A；接线时需注意区分信号输入端、远程控制口、4～20mA输出端与电源输入端，避免接线错误导致设备损坏。

与前置过滤器的连接需确保密封良好，避免漏气、漏水；确认设备供电电压与现场电源匹配，接地良好，保障运行安全；安装完成后，需进行通电调试，确认设备运行正常、各项参数显示准确后，方可投入正式使用。

（二）操作要点

设备操作简洁易懂，主要分为编程设置、运行控制与应急操作三个环节，核心操作要点如下。编程设置时，需打开控制前盖，将编程开关拨向“设置”档，进入编程状态，可依次设置冲洗间隔（TIME1）、导通时间（TIME2、TIME3）、压差阈值与报警值（ALAR），设置完成后按确认键保存，再将编程开关拨向“工作”档，返回运行状态。

运行控制状态下，面板将显示当前压差数值、控制模式与运行参数；若差压小于预设标准差压值，设备处于程序运行状态，按预设周期执行冲洗动作；若差压超过预设阈值，设备将自动切换至差压运行状态，触发反冲洗；若差压达到报警值，报警灯亮起，同步触发声光提示，提示运维人员及时处理异常。

应急操作方面，设备支持手动控制模式，在运行状态下按“状态”键进入手动状态，可通过按键选择控制点位，或按“起停”键进入循环手动，该模式主要用于设备调试与故障排查；需注意，检查可控硅断开状态时，需进行带载试验，仅用万用表或电笔测量无法确定其状态；同时可对差压采集进行校零操作，保证测量数据的准确性。

七、维护与保养

合理的维护与保养可有效延长FFCS前置过滤器可编程控制仪的使用寿命，降低故障发生率，保障设备长期稳定运行，核心维护保养要点如下。日常维护需定期查看液晶显示面板，确认运行参数正常；检查接线端子是否松动、脱落，确保接触良好；清理设备表面灰尘与杂物，保持通风顺畅，避免粉尘堆积影响设备散热与运行。

定期维护方面，每6～12个月需对差压传感器进行一次校准，确保测量精度；同时检查保险管状态，若出现损坏需及时更换，更换时需严格遵循规格要求，不得使用超过规定规格的保险管。环境维护需保持设备安装环境的干燥、清洁，避免潮湿、粉尘、腐蚀性气体侵蚀设备；若设备长期闲置，需切断电源，妥善存放，防尘防潮处理，避免元器件老化。

故障处理方面，若设备出现故障报警，可根据面板显示的故障信息初步排查问题；若无法自行解决，可联系厂家售后人员，依托厂家提供的12个月质保服务进行维修，切勿擅自拆机，以免造成设备二次损坏。
