锅炉气泡电接点水位计

一、工作原理

电接点水位计的核心逻辑是水与蒸汽的电阻率差异：液态水电阻率低（≤500kΩ），为良导体；饱和蒸汽电阻率偏大（≥数百 kΩ），近似绝缘体。

连通器同步：测量筒通过汽、液相管与被测容器连通，筒内水位与容器水位实时。

电极通断检测：筒内垂直排布多组电极，电极与筒体绝缘。水位上升时，被水淹没的电极与筒体导通（低阻），输出低电平；位于蒸汽中的电极开路（高阻），输出高电平。

信号处理与显示：二次仪表采集电极信号，识别导通电极的水位临界点，换算为实时水位，以红绿光柱或数码管显示，并触发高低水位报警或联锁保护。

二、结构组成

1. 测量筒（传感器主体）

筒体：无缝钢管锻造，耐压 1.6–32MPa，耐温 - 20℃至 450℃；材质可选 304/316L 不锈钢或高温合金，适配强腐蚀工况。

电极：特种不锈钢或钛合金探头，配高纯度陶瓷绝缘子，绝缘性能优异；按量程等距（如 ±15mm、±30mm）安装，支持 5–19 点测量。

排污 / 汽液相接口：底部设排污阀，定期排污防垢；上下端分接汽、液相管，保证液位同步。

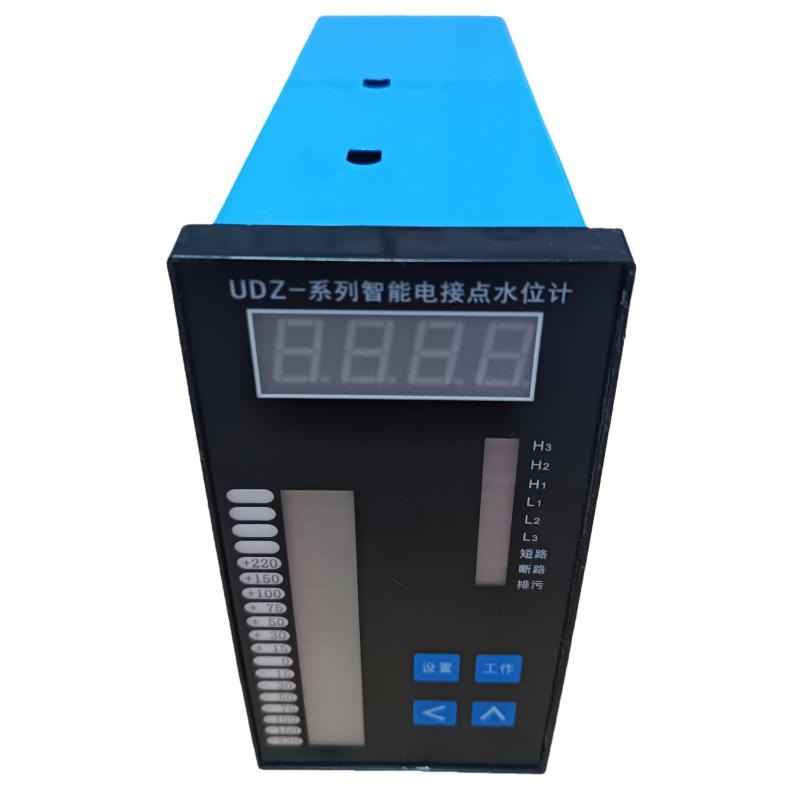

2. 二次仪表（显示控制器）

显示模块：LED 数码管显示水位数值，红绿光柱模拟水位界面，直观清晰。

控制功能：内置单片机，支持电极故障识别、参数自定义；输出 4–20mA 模拟信号或继电器触点，可对接 PLC/DCS 系统。

报警与联锁：超限声光报警，具备干烧 / 满水联锁保护，提升设备安全性。

三、核心特点

高可靠性：无运动部件，机械结构简单，故障率低，适配高温、高压、水汽混合等严苛工况。

安装维护便捷：侧装 / 顶装灵活，电极可单独拆卸更换，无需整体停机；定期排污即可维持测量精度。

功能扩展性强：智能型支持 RS485 通讯、故障自诊断与历史数据记录，满足工业自动化集成需求。

性价比突出：相比雷达、磁致伸缩等连续液位计，成本更低，在点位测控场景中实用性更强。

四、应用场景

电力行业：火电 / 热电厂锅炉汽包、高压加热器、除氧器、凝汽器水位监测，防止干烧或满水事故。

化工行业：反应釜、储罐、蒸发器等导电液体液位测控，适配酸碱、高温介质。

其他领域：冶金、造纸、水处理等行业的水箱、沉淀池液位监控，以及需安全联锁保护的设备。

五、选型与运维要点

1. 选型原则

工况匹配：高温高压选 316L 不锈钢筒体 + 高温陶瓷电极；常压常温可选碳钢材质。

量程定制：按容器液位波动范围确定电极点数（如 19 点覆盖 ±300mm）与间距。

功能需求：基础显示选普通型；需远程监控与联锁选智能通讯型。

2. 维护要点

定期排污：每周开启底部排污阀，去除筒内水垢与杂质，避免电极挂水或堵塞。

电极检查：每季度检查电极绝缘与磨损，老化或损坏及时更换，防止信号漂移。

信号校验：每年校准二次仪表，确保水位显示与实际值，报警 / 联锁功能正常。
