SXY5S智能液位监控仪

一、工作原理

       SXY5S 智能液位监控仪核心基于液态 / 气态电导率差异原理工作。配套电接点电极插入被测容器，当电极接触水时呈现低阻导通状态，接触蒸汽时呈现高阻断开状态。仪表内部电路实时采集各电极通断信号，经逻辑运算后转化为液位高度信息，驱动双色光柱与数码管同步显示，并根据预设阈值输出报警与控制信号，实现液位的实时监测与异常预警。

二、结构与显示设计

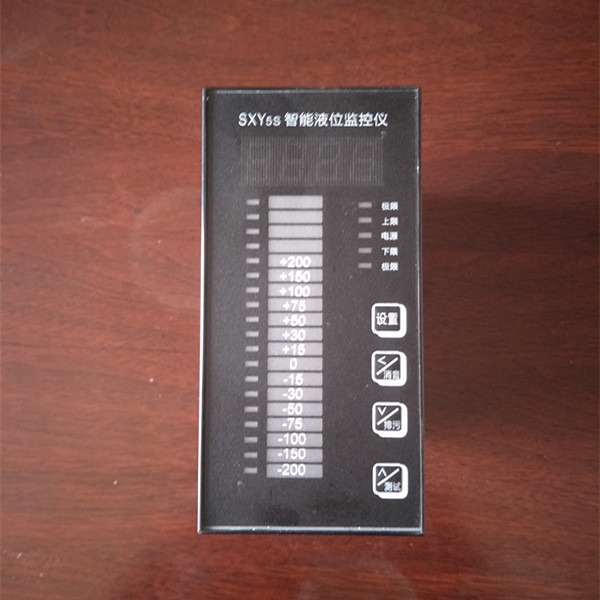

      设备采用盘装嵌入式结构，提供竖式（80×160×150mm）与横式（160×80×300mm）两种外形，适配标准仪表盘开孔（152×76mm 或 152×152mm）。前面板集成双色 LED 光柱 + 数字显示屏：光柱上限支持 38 点（标准 19 点），以 “汽红、水绿” 直观区分气相 / 液相区间；数字屏实时显示准确液位值，兼顾巡检可视性与数据可读性。面板设有设置、消音、排污、测试按键，便于现场参数配置与功能校验。

三、核心功能与技术特性

自动阻抗适配：可自动识别 0–500kΩ 液体水阻，适配不同水质与工况，避免电极极化导致的测量漂移。

多组报警输出：内置 4 组继电器（极限高、上限、下限、极限低），支持常开 / 常闭触点配置，可直接联动排污阀、报警灯或接入 DCS/PLC 系统。

信号远传能力：标配 4–20mA 模拟量输出，可选 RS485（Modbus 协议）数字通讯，实现液位数据远程集中监控。

宽温抗扰设计：工作温度 - 10℃～+50℃，具备电磁干扰抑制能力，适合高温、高湿、强电磁环境长期运行。

四、安装与维护要点

        SXY5S 需与电接点测量筒 + 电极配套使用，电极引线长可达 200m，布线灵活。安装时仪表嵌入仪表盘并固定，电极垂直安装于容器侧壁，确保与介质充分接触。日常维护以定期排污 + 电极清洁为主：通过面板 “排污” 键定期冲洗测量筒杂质；当出现显示跳变时，断电后清洁电极表面水垢或腐蚀层，恢复测量精度。

五、应用场景

      该仪表主要用于锅炉汽包水位监测，也适配高低压加热器、除氧器、蒸发器、凝结器等设备的液位测量。在电力行业，它为锅炉燃烧调节与安全联锁提供关键水位信号；在化工、冶金行业，用于反应釜、储罐的液位监控，防范满液、干烧等风险。
