防堵补偿吹扫装置

一、产品背景与行业痛点

在锅炉、烟道、除尘及脱硫脱硝等工况中，介质含大量粉尘、水汽及腐蚀性杂质，易造成取样管路堵塞、信号漂移、仪表烧毁，导致测量失真、环保超标甚至生产停机。传统人工清堵效率低、劳动强度大，且需停机；普通吹扫装置则存在 “吹扫扰检测、能耗高、适配性差” 等问题。防堵补偿吹扫装置应运而生，以复合技术破解堵塞与测量干扰的双重难题。

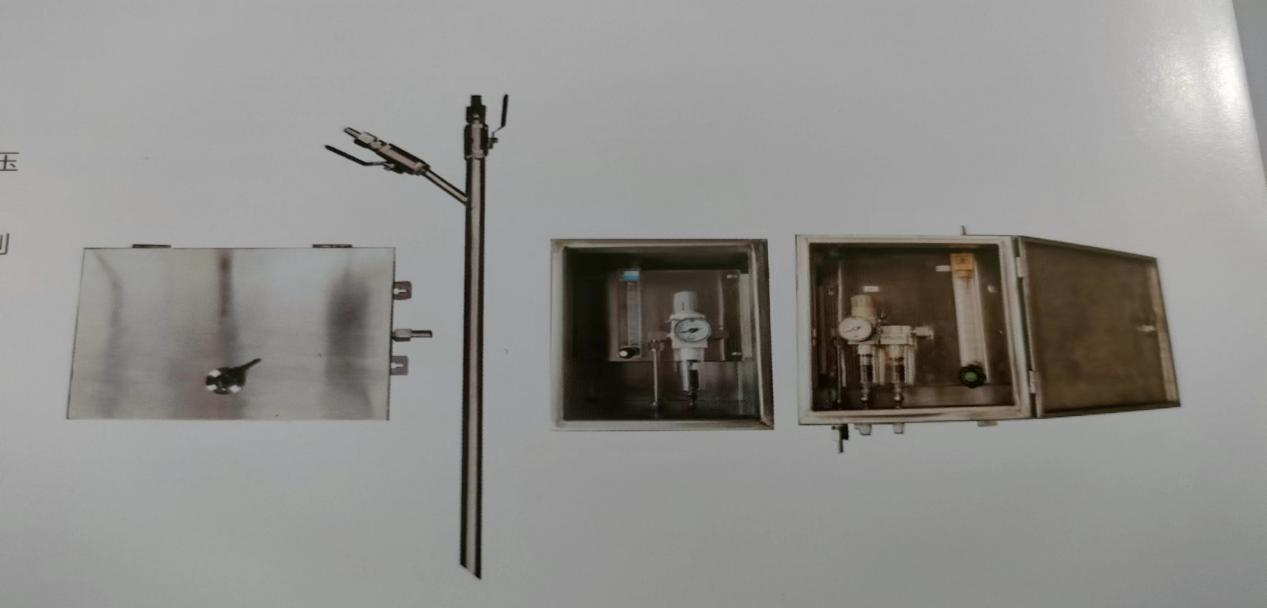

二、核心结构与组成

装置采用整体模块化设计，主要由五大单元构成，结构紧凑、防护等级达 IP65，适配工业现场恶劣环境。

气源处理单元：由过滤器、减压阀、稳压阀组成，净化并稳定压缩空气 / 氮气，输出压力 0.2–0.4MPa，去除水分、油污及杂质。

稳压稳流模块：配高精度转子流量计与流量调节阀，准确控制各路吹扫流量（0.5–1.5m³/h），保证微量连续吹扫，气流稳定无脉动。

压力补偿单元：核心部件，内置动压补偿腔与平衡管路，通过流体力学原理实时抵消吹扫附加压力，确保测量值与实际工况。

防堵探头 / 取样器：采用 316L 不锈钢材质，流线型通道设计，无滞留死角；取压口向外喷射气幕，阻挡粉尘进入引压管。

智能控制单元：可选 PLC / 时序控制器，支持自动定时、手动、远程控制；可设定吹扫周期、时长，具备故障自诊断与报警功能。

三、工作原理：主动防堵 + 动态补偿

1. 主动防堵：气幕屏障 + 脉冲清堵

洁净吹扫气经稳压稳流后，从探头取压口微量连续喷出，形成正向气幕，阻挡粉尘、颗粒物侵入取样管路，从源头预防堵塞。对高粘度或重粉尘工况，可启动脉冲吹扫模式，定期高压喷射，利用湍流冲击力快速去除管壁沉积物，防堵率达 98% 以上。

2. 动态压力补偿：吹扫不扰测

传统吹扫会在引压管产生附加压力，导致测量偏差。补偿单元通过流体平衡结构与动压补偿算法，实时采集工况压力，自动调节补偿压力，使吹扫压力始终高于工况压力 0.1–0.2MPa，同时抵消附加压力干扰，测量误差≤±1%，实现 “吹扫与测量并行不悖”。

四、关键技术特点

防堵与准确测量统一：双重防堵机制 + 动态补偿，杜绝堵塞且不影响信号，适配正压、负压、差压测量。

高适配恶劣工况：主体 304/316L 不锈钢，耐温 - 20℃–450℃、耐压 0.3–10MPa，抗腐蚀磨损；支持 G1/4、G1/2、DN15 等多口径连接。

智能低耗运行：自动稳压稳流，按需调节吹扫参数，较传统装置节能 30%+；模块化设计，部件可独立拆卸，免停机维护，MTBF 超 10 万小时。

远程可控易集成：兼容 DCS/PLC 系统，支持远程监控与参数设定；标准信号输出，可直接替换传统吹扫装置，改造便捷。

五、典型应用场景

电力行业：锅炉炉膛、一次 / 二次风、脱硫脱硝烟道取压，保障燃烧效率与环保排放达标。

冶金行业：高炉煤气、煤粉管道、烧结机烟道取压，避免堵塞致生产中断。

化工行业：腐蚀性介质管道、烟气在线监测系统取样，保障安全与监测准确。

建材行业：水泥窑、窑尾烟道压力测量，稳定窑炉运行。

环保行业：工业废气处理、污水处理曝气系统压力 / 流量监测，保护在线设备。

六、选型与安装要点

气源要求：洁净压缩空气 / 氮气，压力 0.2–0.6MPa，无油无水；腐蚀性工况可选耐腐蚀气源处理组件。

材质选择：普通工况 304 不锈钢；高温 / 腐蚀工况 316L 不锈钢；超高温工况可选特种合金。

安装规范：垂直安装于取压点附近，引压管长度≤200 米；探头插入管道内 50–100mm，避开涡流区；控制箱远离高温、强振动源。

参数设定：标准工况流量 0.8–1.2m³/h；高粉尘工况可提高流量或缩短吹扫周期；补偿压力按工况压力自动匹配，无需手动调节。

七、维护与故障处理

日常维护：每周检查气源压力、流量计读数；每月清洗过滤器滤芯；每季度校准补偿单元与控制模块。

常见故障：

   管路堵塞：检查气源是否中断、流量是否过低，启动脉冲吹扫或手动清堵。

   测量偏差：校准补偿压力，检查引压管是否泄漏、探头是否磨损。

   吹扫异常：排查电磁阀、控制器故障，检查线路连接是否可靠。
