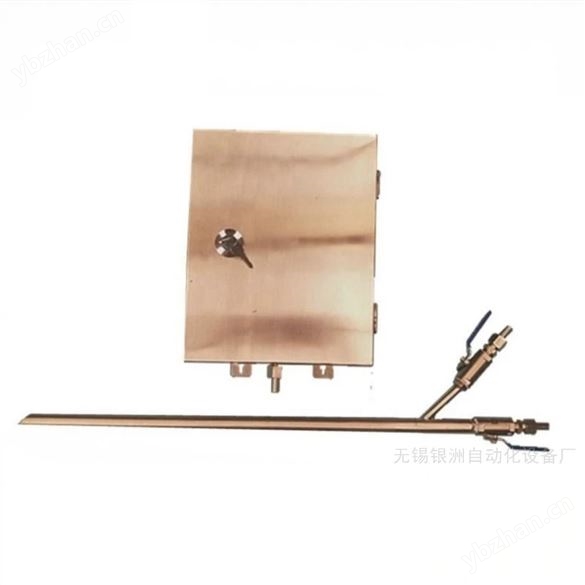

锅炉烟气取样防堵吹扫器

一、产品定义与应用场景

补偿式防堵吹扫装置，是针对工业含尘烟气、潮湿介质取样管路易堵塞、吹扫干扰测量等痛点研发的智能吹扫设备。作为压力、液位测量系统的重要配套一次设备，主要与防堵取样器、导压管路、差压变送器组合配套，解决高粉尘环境下取样口积灰结垢、管路堵塞、吹扫串压等常见故障。多用于火电厂炉膛及烟道、除尘风管、化工反应尾气管道、冶金窑炉烟气、环保脱硫脱硝等工况，实现取样管路全自动清灰防堵。

二、工作原理

装置核心依托动态压力平衡补偿原理与脉冲喷气清灰逻辑工作。正常测量状态下，气路保持静止，取样信号无外界干扰；启动吹扫时，一路压缩空气反向冲刷取样探头与导压管路，剥离粉尘、灰垢及粘稠附着物。同时内置补偿腔体同步生成平衡压力，抵消吹扫带来的静压冲击，抑制压力尖峰波动，从根本上解决传统吹扫必须停机断测、数据漂移的缺陷。吹扫结束后自动延时泄压，待管路压力恢复平稳，即刻切换回正常测量模式，实现吹扫、测量无缝衔接。

三、结构组成

整机主要由压力补偿气腔、脉冲阀组、气源过滤稳压组件、智能控制模块、箱体管路五大部分构成。补偿气腔为核心承压部件，负责压力平衡抵消扰动；阀组精准控制吹扫时序与气流大小；气源处理单元过滤压缩空气内油水、杂质，避免阀体卡顿；智能控制器实现参数设定、逻辑切换与故障自检；封闭式金属箱体防尘防腐，适配现场恶劣环境。

四、核心技术特点

1. 压力自补偿：平衡气腔设计，吹扫无压力干扰，测量全程不中断、无数据跳变。
2. 双模式可控：支持定时自动吹扫、压差感应吹扫，可根据粉尘浓度自适应调节吹扫周期与时长。
3. 气源净化适配：自带过滤、稳压、除水结构，输出洁净干燥气源，延长阀体与管路使用寿命。
4. 工况适应性强：耐高温、高湿、强粉尘、微腐蚀环境，无复杂易损件，抗震防潮，长期运行稳定。
5. 运维简便省心：具备断线、欠压、阀体故障自检功能，可就地操控或远程接入中控系统，日常维护工作量小。

五、主要用途与配套系统

主要用于工业风压、炉膛负压、烟气压力、液位差压等取样回路防堵保护。常与防堵取样器、气源分配箱、平衡容器、差压测量仪表组成完整测控系统，有效降低管路堵塞概率，减少人工拆机清灰频次，保障工业生产参数连续精准监测。
