电厂锅炉 UDZ 电接点水位计

一、产品定义

UDZ电接点水位计属于直读式定点液位测量仪表，专为高温、高压、变负荷承压水体工况研发。设备采用分体式结构，一次测量筒通过连通器原理同步容器真实水位，搭配多组高低排布的密封电极采集液位信号；二次仪表完成信号转换、显示与联锁控制。该仪表摒弃浮体、膜片等易损传感结构，抗工况扰动能力强，可长期稳定监测饱和水体水位，常用于工业承压热力罐体的水位监控、高低液位保护联锁。

二、工作原理

该仪表基于**汽水导电差异性**完成水位判定。常温及高温工况下，工业纯水具备导电特性，饱和蒸汽绝缘不导电。当水位浸没电极探头时，水体连通电极与筒壁形成导通回路，产生微弱感应电流，控制器判定为液相水域；电极暴露在蒸汽区域时，回路断开无电流，判定为气相空间。仪表通过采集不同高度电极的通断状态，拼接出实时水位区间，配合二次表实现汽红水绿可视化显示，同时输出开关量信号完成报警、联锁保护动作。

三、结构组成

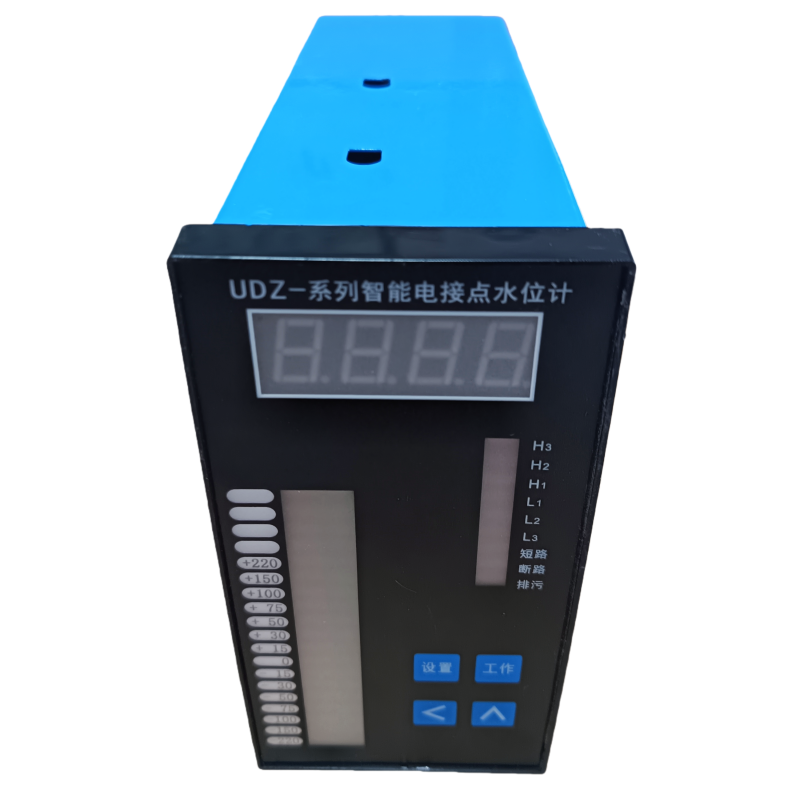

UDZ电接点水位计主要由一次测量组件、电极总成、二次显示控制器、密封连接件组成。测量筒采用无缝承压钢管，耐高温高压，遵循连通器结构；电极采用氧化铝陶瓷绝缘密封、不锈钢耐腐材质，抗电化学腐蚀；密封填料采用耐高温紫铜垫，杜绝高压渗漏；二次控制器集成信号采集、灯光显示、继电器输出模块，具备故障自检功能，可实时判别电极断线、绝缘失效等异常。

四、产品分类

按照承压等级可分为中低压型、高压防爆型；按照电极点数可分为7点、11点、19点等规格，点数越多测量分层精度越高；按照显示方式可分为就地光柱显示型、远程数显传输型；按照结构形式分为一体式、分体壁挂式。其中高压多电极型号多用于电站锅炉汽包，适配机组频繁启停、负荷波动工况。

五、技术特点

第一，抗干扰能力强，不受压力、温度、介质密度变化影响，无虚假水位现象；第二，结构耐用可靠，无机械传动、无弹性膜片，电极耐腐蚀、不易老化；第三，控制逻辑简单，开关信号直观，无需算法换算，联锁响应速度快；第四，安装维护便捷，拆装简单，可单独更换损坏电极，运维成本低；第五，拓展性强，支持多路报警输出，可适配高低水位联锁停机、补水断水自控逻辑。

六、应用领域

该仪表主要应用于火力发电厂锅炉汽包、高低压加热器、除氧器、凝汽器；同时适配化工蒸发器、热力储水罐、工业承压水箱等设备。常与平衡容器、差压水位计互为冗余监测，构成双重水位保护系统，保障承压罐体水位稳定，规避满水、缺水安全事故，为热力机组安全生产提供可靠的液位联锁保障。
