锅炉烟气智能吹扫装置

一、定义与应用背景

锅炉烟气智能吹扫装置是基于传统补偿式吹扫技术升级的智能设备，以干燥压缩空气（或氮气）为介质，通过智能控制系统实现对锅炉烟气侧取压 / 取样管路的定时、压差联动或远程吹扫，兼具防堵、清堵与测量信号隔离功能。

锅炉烟气含大量粉尘、焦油、水汽，传统人工吹扫或固定参数吹扫存在 “吹扫扰测、不吹易堵” 痛点，易导致测量失真、仪表损坏，甚至引发环保数据超标与锅炉燃烧失控风险。智能吹扫装置通过智能化升级，实现 “吹扫不扰测、防堵免维护”，契合工业自动化与环保监测的核心需求。

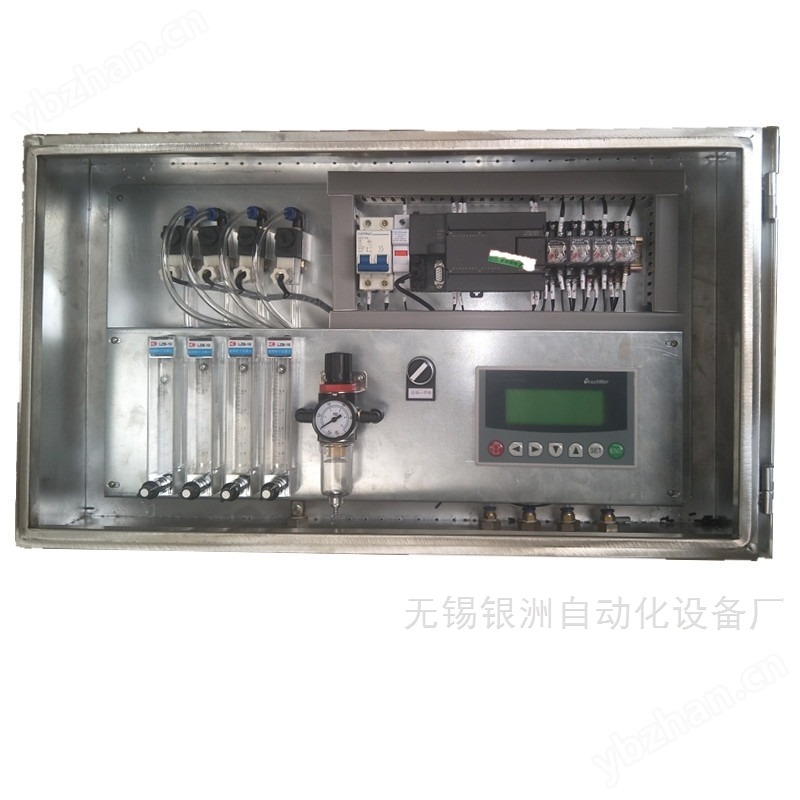

二、核心结构与组成

装置采用模块化设计，结构紧凑，适配高温、高湿工况，核心分为四大单元：

PLC 控制单元：装置核心 “大脑”，搭载嵌入式控制器，存储多种吹扫逻辑程序，接收传感器信号与操作指令，准确控制电磁阀时序，具备故障自诊断与报警功能。

电磁阀执行单元：含高频电磁阀、稳压阀与气路切换阀，根据 PLC 指令通断吹扫气源，实现气路隔离与吹扫动作，响应时间≤1 秒。

流量与压力监测单元：由玻璃转子流量计、高精度压力传感器组成，实时监测吹扫气流量（0-10L/min）与压力（0.4-0.6MPa），配合动态补偿腔抵消吹扫压力扰动。

操作交互单元：配备数显操作屏，支持本地参数设定（吹扫时间 10-60 秒、间隔 1-48 小时）、运行状态显示与手动强制吹扫，兼容 DCS 远程通信。

三、工作原理

装置以 “智能控扫 + 准确清堵 + 动态补偿 + 物理隔断” 为核心逻辑，形成闭环防护体系：

智能感知与决策：压力传感器实时监测烟气取压管压差，当压差超阈值（堵塞风险）或到达设定时间，PLC 自动触发吹扫程序，锁定变送器 4-20mA 信号，避免数据波动。

气路隔离与吹扫：电磁阀动作隔离变送器与烟气侧气路，打开吹扫气路，高压干燥压缩空气经喷嘴形成旋流气流，高速冲刷管路内壁，去除粉尘、积垢，清洁效率达 98% 以上。

动态压力补偿：吹扫时补偿腔实时平衡管路压力，抵消吹扫气流对测量信号的干扰，实现 “吹扫不扰测、数据无中断”。

复位与故障报警：吹扫结束后电磁阀复位，恢复测量通路；若气源压力不足、电磁阀故障，系统立即报警并上传 DCS，便于运维排查。

四、核心功能与优势

（一）核心功能

多模式吹扫：支持智能自适应、定时、远程手动三种模式，可根据烟气粉尘浓度、温度动态调整吹扫周期与强度。

防堵与清堵双重作用：非吹扫时段形成微正压气幕，阻止粉尘附着；吹扫时高压旋流去除顽固积垢，杜绝管路堵塞。

故障自诊断与保护：实时监测气源、电磁阀、通信状态，异常时自动报警并停机，保护仪表与管路安全。

数据可视化与远程监控：本地屏显示运行参数，支持 DCS/PLC 远程通信，实现无人值守运维。

（二）核心优势

智能化程度高：告别人工干预，自适应工况调整吹扫策略，较传统装置节能 30% 以上。

测量准确稳定：动态压力补偿技术，吹扫时测量误差≤±1%，保障环保数据合规。

耐用性强：箱体采用 304 不锈钢，探头耐磨防腐，耐受 - 20℃至 80℃环境，使用寿命长。

安装维护便捷：模块化设计，无需改造现有管路，即装即用；免维护设计，降低运维成本。

五、主要应用场景

火电厂锅炉：适配煤粉锅炉、循环流化床锅炉，用于炉膛负压、烟气氧量、差压流量测量管路防堵，保障锅炉燃烧稳定与环保达标。

冶金 / 化工锅炉：高温、高粉尘烟气工况，解决余热锅炉、加热炉取样口堵塞问题，适配脱硫脱硝系统监测管路。

建材 / 垃圾焚烧锅炉：高含尘、腐蚀性烟气环境，保护差压变送器、在线监测仪表，避免频繁维护与数据中断。

六、选型与安装要点

（一）选型要点

适配工况：根据烟气温度（≤80℃）、粉尘浓度、管路口径选择对应型号，高温工况可选耐高温探头。

吹扫参数：气源压力 0.4-0.6MPa，流量 0.5-5L/min，吹扫时间 / 间隔可灵活设定。

通信兼容：支持 Modbus、4-20mA 信号，适配电厂 DCS 系统，实现远程监控。

（二）安装要点

装置安装于锅炉烟道附近阴凉通风处，避免高温暴晒，防护等级 IP54。

吹扫管路采用不锈钢管，连接密封严密，避免漏气影响吹扫效果。

气源需干燥洁净，加装过滤器，防止杂质进入装置损坏电磁阀。

七、维护与常见故障处理

（一）日常维护

定期检查气源压力与过滤器，每周排污一次，避免杂质堵塞气路。

每月校验压力传感器与电磁阀，确保动作灵敏、参数准确。

每季度清洁操作屏与箱体，检查接线端子，防止松动短路。

（二）常见故障处理

吹扫无力：检查气源压力是否达标、过滤器是否堵塞，清理滤芯或调整压力。

电磁阀不动作：排查接线是否松动、线圈是否损坏，更换电磁阀或紧固接线。

测量数据波动：检查补偿腔是否漏气、压力传感器是否故障，密封气路或校准传感器。
