风压测量管路防堵吹扫装置

一、基本概述

补偿式防堵吹扫装置属于仪表辅助防堵设备，专为高粉尘、高湿、高温恶劣工况设计。工业生产中，烟道、风道内含尘烟气极易淤积在引压管路与取样探头内部，造成管路堵塞、压力仪表数据漂移、设备误报警等故障。区别于传统脉冲吹扫、人工吹扫设备，该装置采用连续微流量吹扫+动态压力补偿复合技术，无需频繁启停吹扫，可长期保持取压管路通畅，适配炉膛压力、烟道负压、风管风压等监测场景。

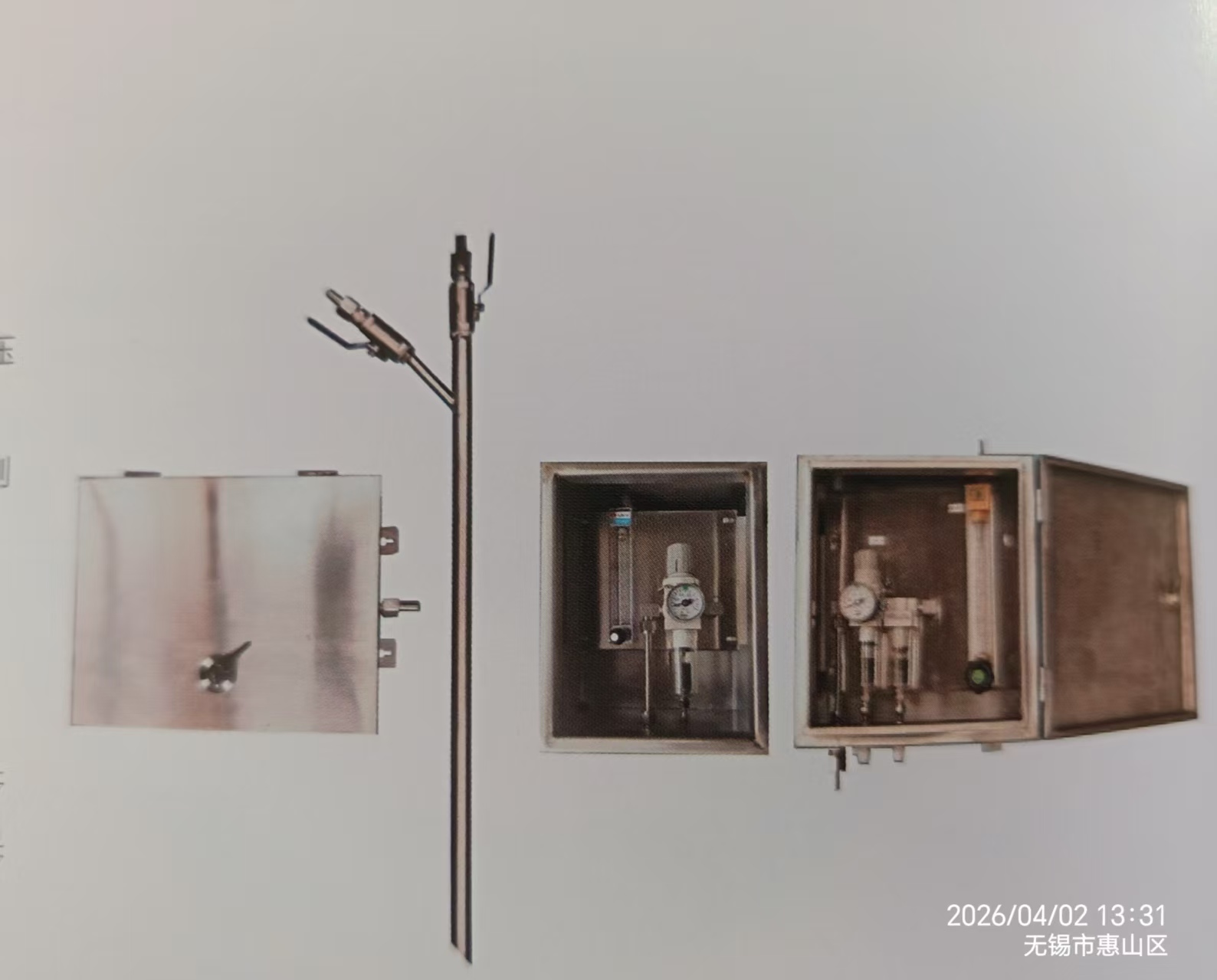

二、结构组成

2.1 气源处理单元

包含过滤器、调压阀，用于过滤压缩空气中水分与杂质，对输入气源稳压减压，保证进入设备的气流洁净、压力恒定，避免杂质造成管路二次堵塞。

2.2 稳压稳流模块

作为气流调控核心，精准控制吹扫气体流量，维持微量恒定出气，降低气源消耗，避免大流量气流冲击测点造成数据波动。

2.3 压力补偿腔体

采用流体平衡结构，是该设备核心功能组件，可实时抵消吹扫气流产生的附加压力，消除吹扫干扰，保障压力测量误差控制在允许范围内。

2.4 防堵取样探头

采用耐腐蚀合金材质，耐高温、抗磨损，探头内部形成微正压气幕，从源头阻隔粉尘、水汽进入引压管路。

三、工作原理

补偿式防堵吹扫装置整体遵循恒流吹扫、压力补偿、主动防堵的运行逻辑。设备接入工业压缩空气后，气源经过过滤稳压处理，由稳流模块调控为微量恒定气流；气流通入取样探头，在测点表层形成气幕，阻挡粉尘粘附堆积，实现主动防堵。同时，内部压力补偿腔体利用流体力学平衡原理，自动抵消吹扫气流带来的压力差值，不改变原始介质压力信号，确保变送器采集的数据真实精准，全程无需人工干预，实现24小时不间断稳定运行。

四、核心技术特点

4.1 动态压力补偿，测量精度高

内置平衡补偿结构，消除吹扫气压干扰，测量误差≤±1%，适配负压、微正压等多种工况，数据稳定性远超普通吹扫装置。

4.2 微量连续吹扫，节能降耗

采用不间断微气吹扫模式，耗气量低，无需间歇脉冲吹扫，减少压缩空气损耗，降低设备运行能耗。

4.3 恶劣工况适配性强

设备采用工业级合金材质，耐高温、耐腐蚀、抗震动，可在高湿、高粉尘、高温烟道环境中长期运行，适配锅炉、窑炉等复杂生产现场。

4.4 免维护运行，运维成本低

整机无机械运动易损件，结构坚固，无需人工定期拆机清堵，大幅减少人工维护频次，降低企业后期运维成本。

五、应用场景

该装置应用于燃煤锅炉、生物质锅炉、火力电厂、建材水泥、冶金化工等行业。常用于炉膛压力监测、布袋除尘器烟道负压检测、脱硫脱硝烟气取样、制粉系统风压测量等点位。尤其适配循环流化床锅炉等高粉尘、易结露工况，可解决引压管堵塞、仪表数据漂移问题。

六、安装与维护要点

安装时需垂直固定取样探头，远离管道涡流区域，保证气源压力稳定；定期检查过滤器滤芯，清理积水杂质；每季度校验压力补偿精度，确保测量数据准确；长期停机时，需关闭气源并封堵探头，防止粉尘淤积。
