一体化气源分配器

一、发展沿革与行业背景

1.1 发展起源

早期工业气动系统采用简单三通接头、铜管分流方式进行供气，管路杂乱无章，存在压力衰减严重、气体杂质堆积、单支路故障影响整体气路等问题。20世纪90年代，伴随国内化工自动化仪表普及，一体式分气装置开始量产，为仪表专用气源量身打造简易分配基座，是气源分配器的雏形。

1.2 行业迭代

2010年后，工业自动化产线快速升级，多工位同步用气需求激增，传统简易分气排无法满足稳压、防爆、耐腐蚀工况要求。行业逐步迭代出箱体式、集成净化式、智能数显式气源分配器，实现过滤、调压、截止、监测一体化，目前已形成标准化、系列化工业产品。现阶段，高纯气体、防爆防腐专用分配器应用于先进制造、精细化工领域。

二、设备定义与适用介质

2.1 专业定义

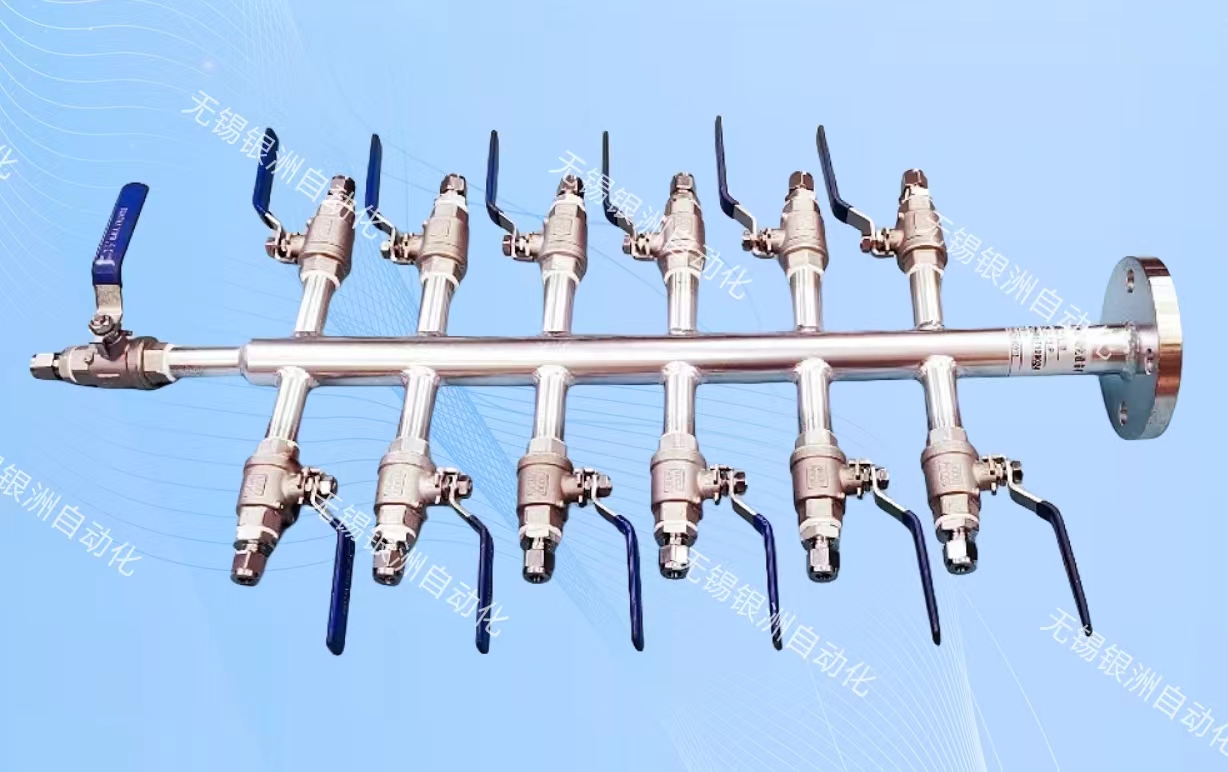

气源分配器是具备气体缓冲腔体、多路独立输出接口，可完成气体稳压分流、支路通断控制的工业专用分配装置。设备采用密闭腔体结构，通过流体缓冲降低气流紊流，均匀分配各支路气体流量，能够在不间断主气源的前提下，完成单支路检修、启停操作。

2.2 适用介质

常规介质：干燥压缩空气，适用于绝大多数通用工业场景；特种介质：高纯氮气、氩气、惰性气体，多用于实验室、半导体、精密加工行业；特殊工况介质：低腐蚀洁净工艺气体，需搭配不锈钢抛光腔体使用，严禁用于含强腐蚀性、粘稠杂质的混合气体。

三、物理结构与组成部件

气源分配器整体分为承压腔体、调控组件、防护附件三大结构模块，无复杂传动结构，机械故障率低，结构稳定性强。

3.1 承压主腔体

作为气体缓冲与分流核心，腔体采用锻造一体成型工艺，杜绝焊接气孔造成的漏气隐患。主流材质包含压铸铝合金、304不锈钢、316L不锈钢，腔体内部做圆滑流道处理，减少气流阻力，降低压力损耗。

3.2 调控执行组件

包含总路截止阀、支路针型调节阀、精密压力表、稳压阀。针型阀可精准微调支路气体流量，适配仪表微量供气需求；压力表分为总压表与支路分压表，实时监控气路运行状态。

3.3 辅助防护附件

辅助部件包含排水排污器、安全泄压阀、固定安装支架、密封连接接头。排污装置用于收集气源冷凝水与油污；泄压阀可在腔体超压时自动泄压，规避管路爆裂风险。箱体式分配器额外配备防尘防水外壳、防爆锁扣。

四、工作流体机理

气源分配器遵循气体静力学与流体缓冲原理，区别于直通式分流管件，工作流程分为进气缓冲、均质稳压、分支输送、安全管控四个阶段。

4.1 进气缓冲阶段

高压气源进入大容量缓冲腔体，高速气流流速降低，弱化气流脉冲与紊流现象，避免瞬时气压冲击后端精密仪表。

4.2 均质稳压阶段

腔体内气体充分混合均质，搭配稳压阀锁定工作压力，抵消上游空压机压力波动，保证腔体内部气压恒定。

4.3 分支输送阶段

依托对称式流道布局，气体均匀输送至各个支路，每条支路独立控制阀件，实现按需供气、单独关停。

4.4 安全管控阶段

设备自带超压保护，当内部气压超过额定承压阈值，泄压阀自动开启排气；冷凝积水自动归集至排污口，定期排出，保障气源干燥洁净。

五、产品分类方式

5.1 按安装形态划分

壁挂箱体式：外壳采用金属防护箱体，防护等级高，防尘防水防爆，多用于户外仪表供气、化工防爆车间；轨道嵌入式：体积小巧，适配电控柜内部轨道安装，多用于自动化控制柜集成气路；立式分体式：独立支架落地安装，支路数量多，适配大型工业机组集中供气。

5.2 按控制精度划分

普通分流型：无调压过滤功能，仅做气体分流，适用于低要求气动工具供气；精密稳压型：搭配多级过滤调压组件，气压误差控制在±0.01MPa，适配工业检测仪表；智能传感型：搭载电子压力传感器，支持数据远传、低压报警，适配智能化无人值守生产线。

5.3 按承压等级划分

低压型（≤1.0MPa）用于轻工业气动设备；中压型（1.0~1.6MPa）为工业通用标准型号；高压定制型（≥2.0MPa）适用于重型机械、高压试验设备。

六、运行优缺点分析

6.1 核心优势

1. 气路优化：整合杂乱管路，减少接头泄漏点，车间布线整洁规范，符合工业标准化施工要求；
2. 互不干扰：支路独立控制，单路检修、关停不会影响其余用气设备运行；
3. 气源净化：内置排污过滤结构，减少水分、油污对精密气动元件的腐蚀损耗；
4. 适配性广：多材质、多规格定制，可适配高温、潮湿、腐蚀、防爆各类工况。

6.2 设备短板

1. 高精度不锈钢型号采购成本高于普通分流管件；
2. 滤芯、密封垫圈属于易损件，需周期性更换维护；
3. 超大流量工况下，单一分配器腔体存在限流上限，需多台并联使用。

七、应用行业与使用场景

7.1 电力热力行业

火力发电厂、热力场站仪表气源专用，为压力变送器、气动调节阀提供干燥稳定气源，抵抗电厂高温粉尘环境。

7.2 精细化工行业

化工反应釜、自控阀门供气，采用316L防腐材质，耐受轻微腐蚀性工艺环境，满足防爆车间安全规范。

7.3 智能制造行业

汽车装配、电子组装流水线，为气缸、气动夹爪、真空吸附装置集中分配气源，保障生产线连续稳定运行。

7.4 科研实验行业

实验室高纯气体分配，采用电解抛光不锈钢腔体，无杂质析出，满足精密实验、检测仪器的用气标准。

八、安装规范与保养准则

8.1 安装技术规范

设备需垂直安装，排污口朝下；安装前必须吹扫上游管道，清除焊渣、铁锈固体杂质；严禁私自扩孔、改装腔体结构，高压工况需做压力试压检测；户外安装需加装防雨、防晒防护外壳。

8.2 日常保养准则

常规工况每日手动排污一次，潮湿环境增加排污频次；每3个月检查密封垫圈老化情况，半年更换一次过滤滤芯；每年进行一次整机耐压测试，排查漏气隐患；长期停机需排空腔体内残留气体与积水。

九、常见故障及处理方案
