UDZ 智能电接点水位计锅炉汽包专用

一、产品定义

UDZ电接点水位计属于就地+远传一体化液位测量仪表，专为工业承压密闭容器研发。区别于浮筒式、压差式水位测量设备，该仪表摒弃机械传动与压力传导结构，采用电气导通判别方式监测液位高度。依靠筒体内布置的多组电极，根据介质导电特性区分汽相与液相，实现离散式水位采样。因其结构简单、耐温耐压性能优异，无需频繁标定校准，成为火力发电厂、化工热力站高压水汽容器主流标配水位监测装置。

二、工作原理

UDZ电接点水位计依据水汽导电性能差异化原理运行。纯水介质具备良好导电性，饱和蒸汽绝缘性较高；当液位淹没电极时，电极与筒体之间形成导通回路，产生感应电信号；电极暴露在蒸汽中时，回路断开无信号反馈。仪表二次主板采集各点位通断信号，智能判别当前液面高度，通过光柱模拟液位动态变化。同时内置逻辑判断程序，识别电极挂水、线路断路等异常工况，杜绝误报警，输出标准开关量与模拟量信号，完成报警联锁与远程数据传输。

三、结构组成

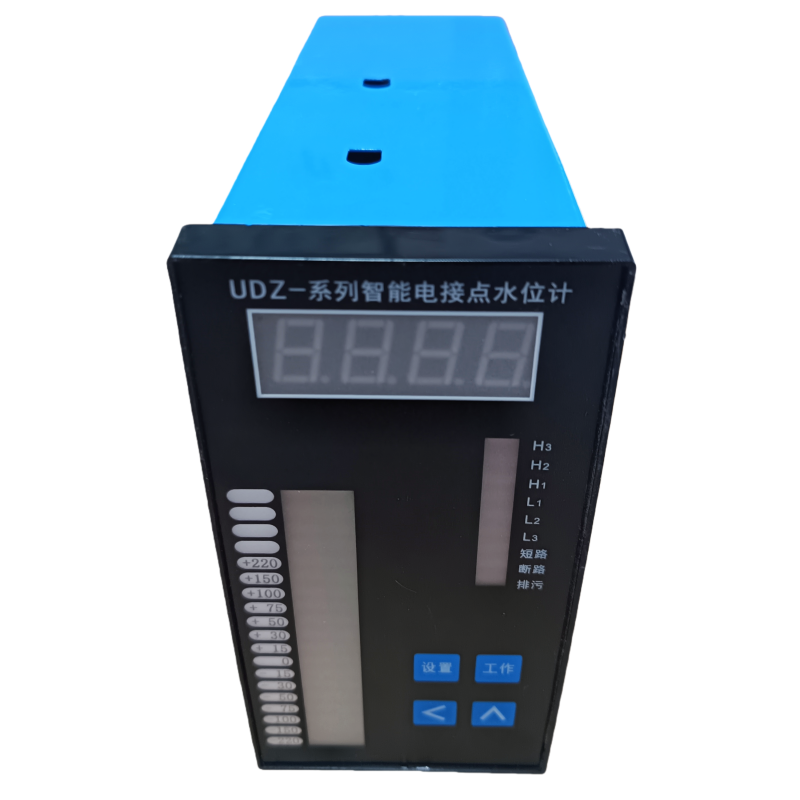

UDZ电接点水位计主要由高压测量筒体、绝缘陶瓷电极、密封压紧组件、平衡连通管路、智能二次显示仪、信号接线端子组成。测量筒体采用压力容器专用钢材锻造，承压性能优异；电极采用氧化铝陶瓷绝缘材质，耐高温、抗老化、绝缘性能稳定；上下连通法兰与被测容器连通，保持筒体内外液位同步；二次仪表采用汽红水绿双色光柱显示，人机界面直观清晰，结构无机械运动部件，耐震动、故障率低。

四、产品分类

按照承压等级分为中低压通用型、高压电站专用型；按照电极数量分为11点、13点、15点、19点多点采样规格；按照安装形式分为侧装连通式、直插式；按照输出方式分为纯就地显示型、远传智能输出型。其中高压多点位款式多用于大型电站汽包，测量层级更细密，联锁保护精度更高。

五、技术特点

一是工况适配性强，可耐受高温高压水汽环境，最高承压可达25MPa，适配饱和蒸汽恶劣介质；二是测量稳定可靠，无机械传动部件，无惧震动冲击，不易卡滞失效；三是可视化程度高，双色光柱区分汽相、液相，就地巡检直观便捷；四是联锁功能优化，可设置高水位、低水位、极低水位三重报警，联动给水执行机构；五是运维成本低，电极耐腐蚀、寿命长，无需定期排污校准，后期检修简单。

六、应用领域

该仪表主要应用于火力发电厂锅炉汽包、除氧器、高低压加热器、冷凝水箱；同时适配化工、纺织、热力供暖行业承压水汽容器。主要用于导电水质液位实时监测，辅助机组水位平衡调控，防止汽包满水、干锅等重大安全事故。常搭配压力变送器、控制系统组成液位监控回路，为热力设备安全启停、稳定运行提供可靠测控保障。
