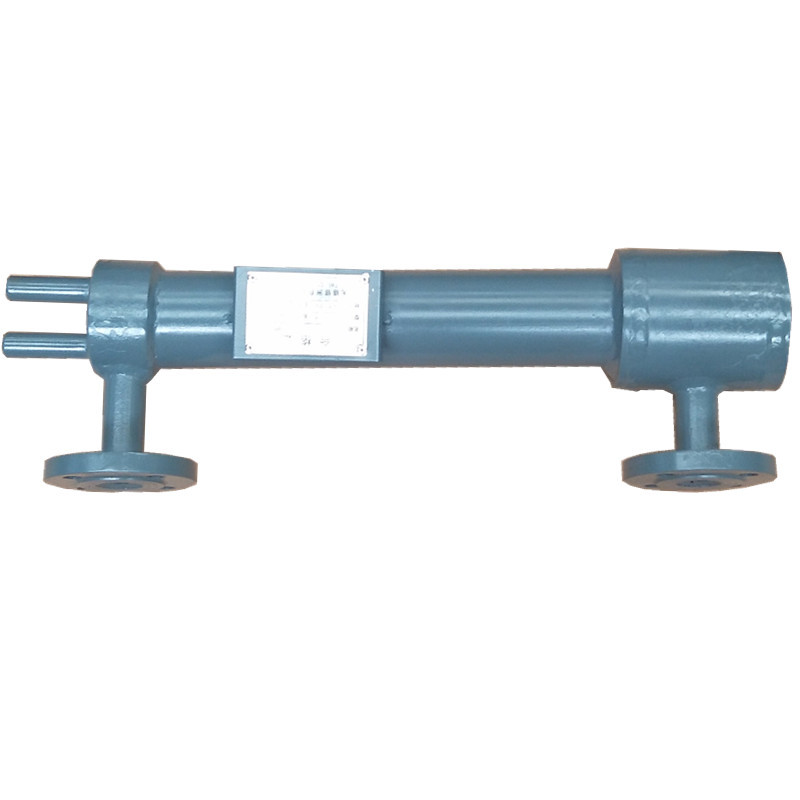

锅炉汽包单室双室平衡容器

一、产品定义

平衡容器又称参比水柱平衡器、汽包平衡容器，属于热工测量专用一次承压辅助装置。区别于电接点测量筒的电极采样结构，平衡容器不直接读取液位信号，而是依靠冷凝腔体形成固定高度的标准水柱，为差压测量提供恒定压力基准。其主要作用是将容器内水位变化转化为标准压差变化，适配差压式水位测量逻辑。该设备是火电厂传统成熟的水位配套构件，结构简单、稳定性强，长期用于锅炉汽包、除氧器等承压容器精密液位监测。

二、工作原理

平衡容器基于静压力平衡原理与冷凝补偿原理工作。设备汽相接口连通被测容器蒸汽腔，高温蒸汽进入平衡容器内部，经自然散热持续冷凝，在正压腔形成高度恒定的参比水柱；负压侧直接连通容器水侧，采集实时介质压力。正压侧恒定基准压力与负压侧动态水位压力形成差值，差压变送器采集压差信号，通过密度补偿算法换算得到精准水位。同时腔体结构可缓冲压力冲击，弱化负荷波动、水汽扰动造成的虚假水位，提升变工况下测量稳定性。

三、结构组成

平衡容器主要由承压主筒体、冷凝稳压腔、正压连通管、负压引压管、散热缓冲结构、排污阀口、固定安装支座、密封焊接层组成。筒体采用无缝厚壁钢管，承压等级高；内部冷凝腔容积充足，保证冷凝水量稳定；管路接口采用一体式焊接工艺，杜绝高压渗漏；底部预留排污接口，便于定期排出沉积杂质；外部加装散热结构，保证冷凝效率恒定，整体结构坚固、免日常维护。

四、产品分类

按照腔体结构分为单室平衡容器、双室平衡容器；按照承压等级分为中压平衡容器、高压电站平衡容器、超高压平衡容器；按照补偿方式分为简单非补偿型、温度密度补偿型；按照安装形式分为立式悬吊式、侧装固定式；按照材质分为碳钢材质、不锈钢防腐材质。火电厂大容量机组普遍采用双室高压补偿型平衡容器。

五、技术特点

一是基准精度高，恒定冷凝水柱压力稳定，为差压变送器提供精准测量基准；二是抗干扰能力强，缓冲腔体削弱压力脉动，抑制虚假水位，适配机组变负荷运行；三是承压性能可靠，一体焊接成型，耐高压、耐高温，适配饱和蒸汽恶劣工况；四是适配性，可搭配各类差压变送器、冷凝容器、三阀组使用；五是运维成本低，无运动易损件，结构坚固，仅需定期排污检查，长期运行故障率极低。

六、应用领域

该设备主要应用于火力发电厂锅炉汽包、高低压加热器、除氧器、凝结水箱；同时适用于石化、热力行业各类承压密闭储液容器。多用于高温高压工况下差压式水位测量，配合导压管路、变送器组成完整测量回路，为DCS控制系统提供连续稳定的水位数据。是电站差压测量体系中不可替代的基准设备，保障机组启停、变负荷、满负荷运行时水位监测安全可靠。
