锅炉烟气取样智能吹扫装置

一、产品定义

智能吹扫装置属于热工辅助防堵设备，是针对工业烟气、含尘气体测压管路堵塞问题设计的自动化吹扫设备。区别于带隔离阀体的智能隔断吹扫装置，本品无物理隔断结构，结构更加简易，依靠时序控制电磁阀完成周期性喷气吹扫。设备无需人工频繁通气清理，可全天候自动运行，适用于负压、含尘、轻微潮湿的常规恶劣测点。因其结构简单、故障率低、通用性强，成为电厂、环保行业最基础、使用量最大的防堵吹扫设备。

二、工作原理

智能吹扫装置以压缩空气为动力源，通过内部智能控制主板设定吹扫周期、吹扫时长。设备待机时，管路保持正常测量状态，压力信号正常传输至后端变送器；到达设定吹扫时间后，控制器驱动电磁阀开启，高压压缩空气快速冲入导压管路，正向或反向冲刷探头、管壁，将沉积灰尘、油污、凝结水汽吹出管路外部；吹扫完成后电磁阀自动关闭，管路恢复测量状态。部分型号搭载压力检测模块，可根据管路堵塞压差自动触发吹扫，实现智能联动清扫。

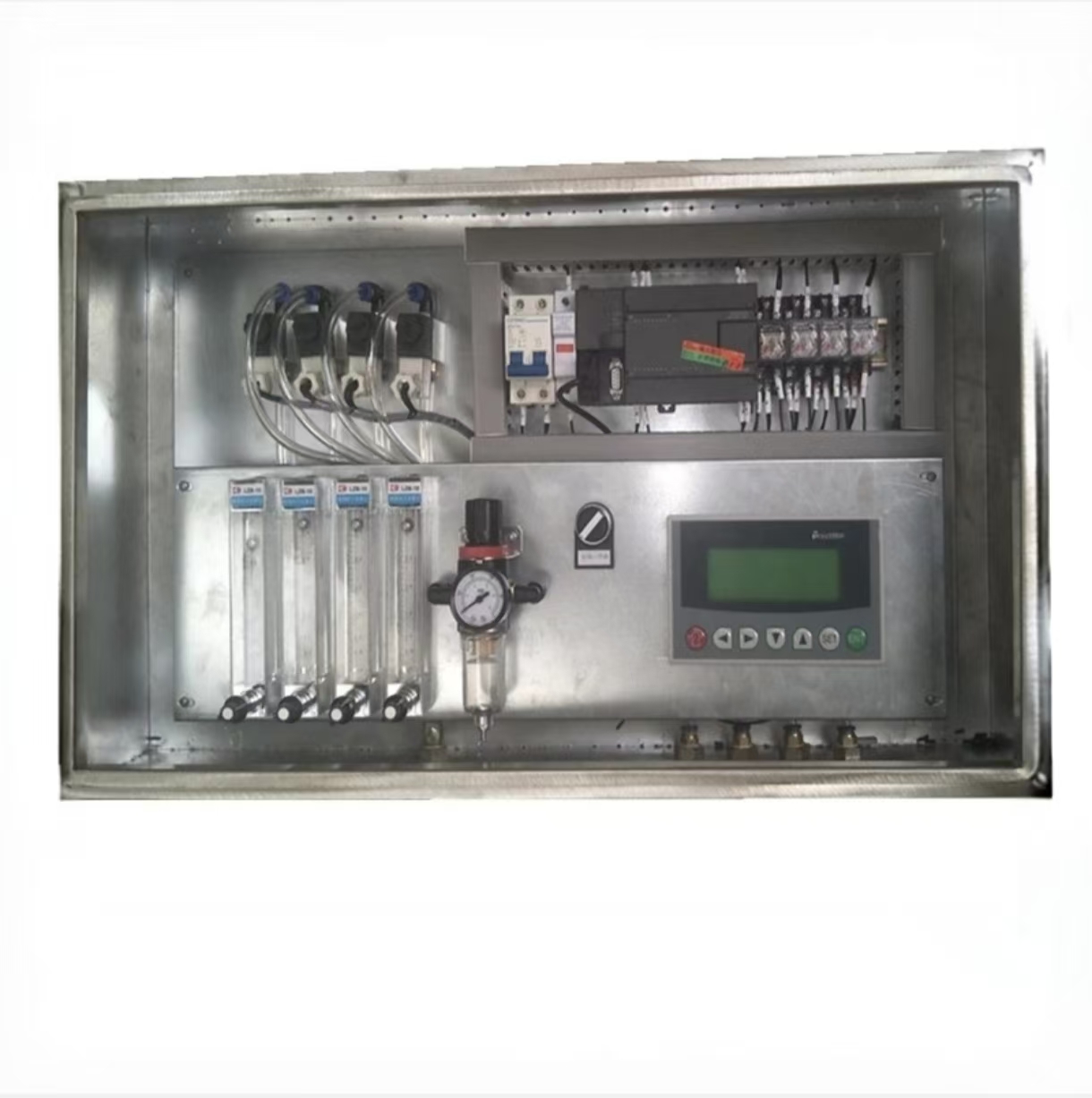

三、结构组成

智能吹扫装置主要由智能控制主板、电磁阀、气源过滤调压组件、气路管路、不锈钢防护箱体、接线端子、排气接头组成。控制主板负责逻辑计时与参数调节；电磁阀控制气路通断，响应速度快；过滤调压阀净化气源、稳定供气压力；箱体采用碳钢或不锈钢材质，防尘防水，适配工业恶劣环境；内部管路排布简洁，无多余运动部件，整体结构紧凑坚固。

四、产品分类

按照控制模式分为定时智能吹扫装置、压差联动吹扫装置、智能混合型吹扫装置；按照气路数量分为单路吹扫、双路吹扫、多路集成吹扫；按照箱体材质分为碳钢喷塑箱体、304不锈钢箱体；按照使用温度分为常温风道型、高温烟道型；按照安装方式分为壁挂式、就地立式。火电厂普通风道、除尘管路多选用经济型定时吹扫装置。

五、技术特点

一是自动化程度高，可自由设定吹扫间隔与吹扫时长，无需人工干预；二是防堵效果明显，高压气流冲刷干净，避免粉尘堆积结块；三是结构简单可靠，无隔断阀体，故障率低，后期维护便捷；四是适配能力强，抗振动、抗电磁干扰，适配工业复杂现场；五是经济性突出，造价低廉、耗气量小，适合大批量测点集中使用。

六、应用领域

该设备主要用于火力发电厂炉膛负压、一次风压、二次风压、引风机、除尘器进出口压差测点；同时应用于垃圾焚烧、化工废气、冶金风道、水泥窑炉等含尘气体压力监测场景。常与风压变送器、气源分配箱、测压管路配套使用，持续保障测压通道通畅，避免仪表堵塞失灵、数据跳变，为工业自动化控制系统提供连续可靠的压力监测数据。
