锅炉烟气补偿式防堵吹扫装置

一、产品定义

补偿式吹扫装置是具备压力自动补偿功能的智能防堵吹扫设备，专门解决普通吹扫装置吹扫时干扰测量、负压倒吸、压力漂移等行业痛点。该设备在传统吹扫结构基础上，内置独立稳压补偿气腔，吹扫前后自动平衡管路气压，避免气流冲击造成测点压力突变。无需加装物理隔断阀，依靠气压逻辑补偿实现吹扫与测量互不干扰，结构简洁、响应更快。主要用于对测量精度要求高、压力波动大、负压强的工业测点，是介于普通吹扫与隔断吹扫之间的高精度升级型防堵设备。

二、工作原理

补偿式吹扫装置采用气室稳压+动态压力补偿原理运行。设备待机测量阶段，补偿气室储存恒定压力气源，平衡负压管路压差，减弱外界压力波动干扰；吹扫启动时，缓冲气腔先释放补偿气压，平衡测点负压差值，再开启脉冲吹扫，高压气流匀速冲刷取样管路粉尘杂质；吹扫结束后，系统延时稳压复位，待管路压力恢复平衡，仪表重新采集真实压力信号。依靠气压补偿逻辑，杜绝吹扫气体直冲测点造成的数据跳变，无需机械阀体即可实现无扰动吹扫，保障测量连续性。

三、结构组成

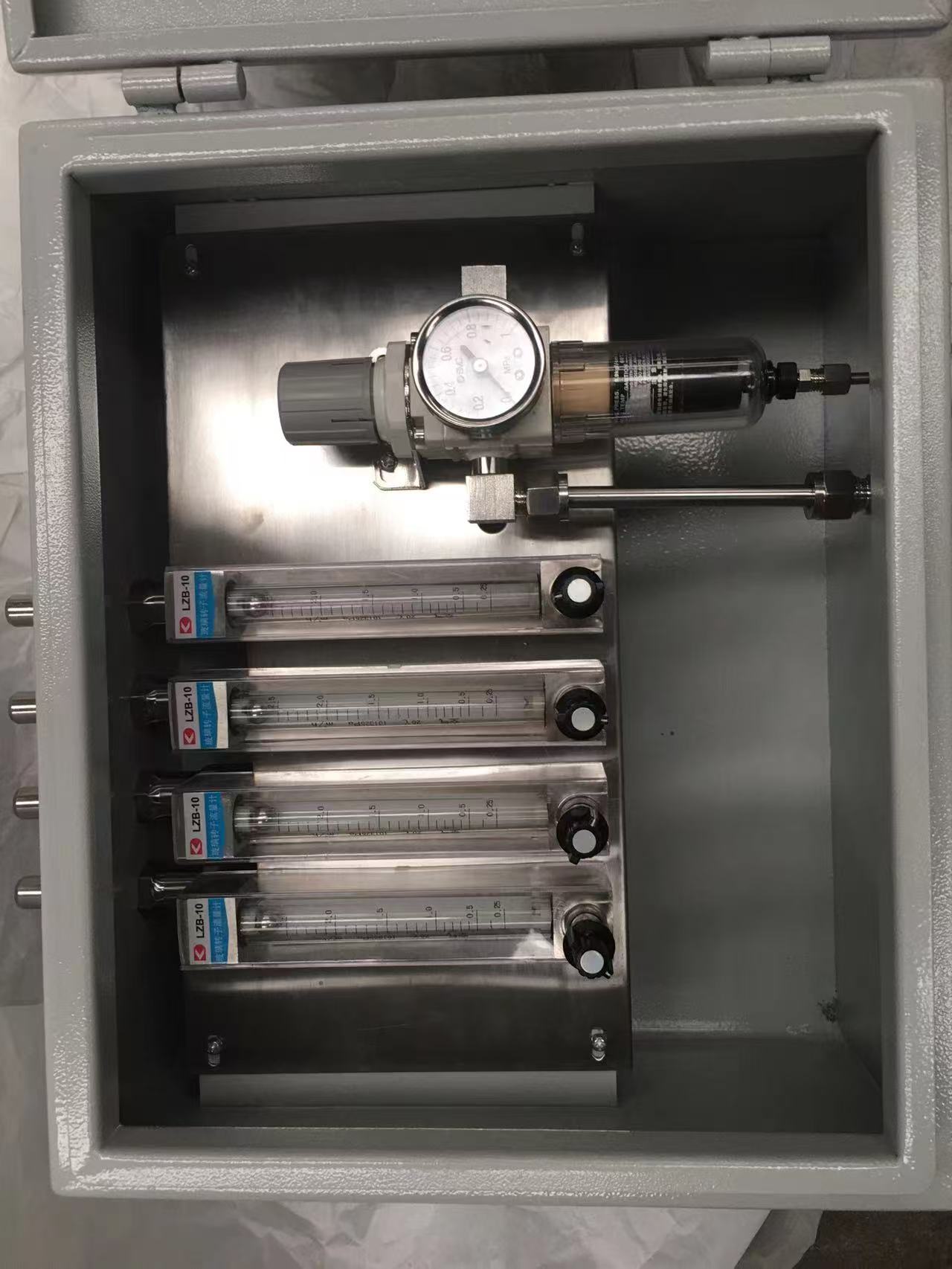

补偿式吹扫装置主要由智能控制主板、稳压补偿气室、电磁脉冲阀、气源过滤调压组件、压力平衡模块、不锈钢密封箱体、接线端子、进出气接口组成。补偿气室为核心专用结构，用于储气稳压、压差补偿；脉冲电磁阀控制吹扫节奏，气流柔和无冲击；过滤组件净化气源杂质；压力平衡模块实时校准管路气压；箱体防尘防水，耐受工业震动与高温环境，内部管路布局紧凑，无多余机械运动部件。

四、产品分类

按照补偿方式分为恒压补偿式、动态压差补偿式；按照吹扫气路分为单路补偿吹扫、多路同步补偿吹扫；按照控制模式分为定时补偿型、压差联动补偿型；按照箱体材质分为碳钢喷塑、304不锈钢；按照适配工况分为通用负压型、高温烟道专用型。火电厂炉膛负压、脱硫入口等高精度测点优先选用动态压差补偿式吹扫装置。

五、技术特点

一是无扰动测量，内置压力补偿气室，吹扫无串压、无数据漂移，不影响DCS实时采集；二是清扫效率高，脉冲式高压气流，清灰干净，不易残留粉尘结块；三是结构故障率低，无需隔断阀体，减少机械磨损，维护简单；四是工况适配性强，可适应机组变负荷、负压波动剧烈的恶劣测点；五是适配范围广，标准化接口，可兼容各类取样器、变送器、气源分配箱。

六、应用领域

该设备主要应用于火力发电厂炉膛负压、引风机入口、脱硫脱硝烟道、除尘器进出口等高精度负压测点；同时适用于冶金烧结管道、水泥窑炉、垃圾焚烧厂烟气压力监测。专门针对普通吹扫容易数据乱跳、不能正常监测的精密测点，搭配风压变送器、防堵取样器组成高精度测压系统，在完成防堵清灰的同时，保障压力数据真实稳定，为锅炉燃烧优化、环保监测提供可靠数据支撑。
