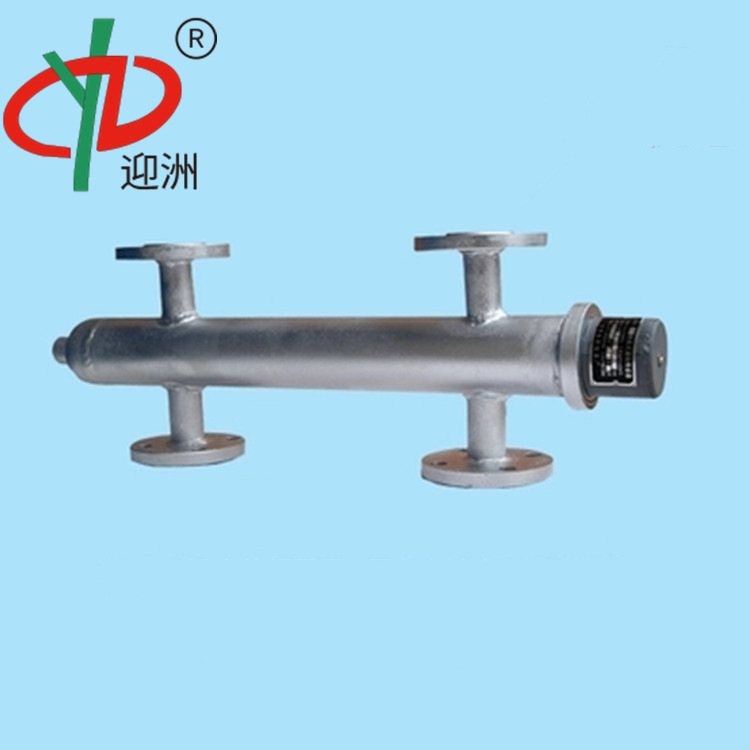

锅炉专用电极式液位计传感器

一、产品概述

1.1 基本定义

电极式液位计测量筒是专为工业承压设备液位监测设计的标准化承压测量装置，属于液位测控系统前端一次设备。设备通过上下连通管路与被测密闭容器连通，利用连通器效应使筒内液位与设备本体液位同步，配合筒身垂直布置的多级检测电极，实现汽液界面信号的连续采集与输出，是实现电极式液位自动检测、显示与报警的关键配套承压构件。

1.2 应用范围

电极式液位计测量筒主要适用于存在蒸汽与导电液体介质的高温、高压工业工况，应用于火力发电、石油化工、集中供热、轻工制造等领域。常见配套设备包括锅炉汽包、高低压除氧器、冷凝容器、蒸发器、高低压加热器、承压储水罐等，可在温压波动大、电磁环境复杂的工况下长期稳定运行，是工业液位安全监测与联锁保护的重要设备。

二、工作原理

电极式液位计测量筒结合连通器压力平衡原理与介质导电特性差异实现液位检测。测量筒汽相口、液相口分别对接被测容器的上部汽区与下部液区，在静压平衡作用下，筒内液位实时跟随设备内部液位变化，保持高度，真实反映容器实际液位状态。

工业水汽工况中，液态水体具备良好导电性，蒸汽及空气为高阻绝缘状态。当液位上升浸没对应高度的电极时，电极与金属筒体形成导通回路，输出有效电信号；当液位回落脱离电极时，回路断开、信号消失。多级电极按不同量程点位垂直布置，形成分层检测阵列，二次液位监控仪采集各级电极通断信号，经过滤波、甄别、运算处理后，精准判定汽液界面位置，最终实现液位数值显示、光柱模拟、超限报警及远程信号传输。

三、结构组成

电极式液位计测量筒采用整体无缝焊接承压结构，结构强度高、密封性能可靠，主要由承压筒体、电极安装组件、连通管路、排气排污结构、密封组件及固定支座六大部分组成。

3.1 承压筒体

筒体为设备主体承压结构，采用优质无缝钢管加工焊接成型，常用材质包含碳钢、304不锈钢、316L不锈钢等，可适配不同压力等级与介质腐蚀工况。筒身按标准间距精密开孔，用于均匀布置检测电极，保证液位采集点位分布规整、测量精度稳定，是设备承压、储液、信号采集的核心载体。

3.2 电极安装组件

由电极基座、高纯陶瓷绝缘件、密封压紧套件组成，具备固定、绝缘、密封三重作用。绝缘组件可实现电极与筒体电气隔离，杜绝短路、漏电、信号串扰问题；多层密封结构可耐受高温高压冲击，有效防止介质外漏，保障信号采集长期稳定可靠。

3.3 连通管路

包含上部汽相连通接口与下部液相连通接口，分别对接被测容器的汽侧与液侧空间，通过静压平衡实现筒内液位与设备液位同步，有效降低液位滞后误差，保证测量实时性与准确性。

3.4 排气排污结构

筒体顶端设置排气结构，可及时排出腔内积气，避免气阻导致液位同步异常；底部设置排污接口，可定期排放筒内水垢、泥沙、沉淀物等杂质，防止电极结垢失效、管路堵塞，适配设备长期连续运行需求。

3.5 固定支座

采用一体式焊接固定支座，安装稳固、抗震性强，可有效缓冲管路振动与设备应力，避免筒体偏移、接口松动、焊缝受力开裂，大幅提升设备运行稳定性与使用寿命。

四、产品分类

4.1 按承压等级分类

低压型测量筒：额定承压2.5MPa及以下，筒体壁厚较小、结构轻便、性价比高，适用于低压加热器、热力储罐、常压承压辅助设备等常规工况。

中高压型测量筒：额定承压4MPa–32MPa，筒体加厚、焊接工艺严苛、探伤标准高，结构抗冲击、抗疲劳性能优异，主要适配电站高压锅炉、高压反应容器等重载高压工况。

4.2 按材质分类

碳钢测量筒：机械强度高、承压性能优良，适用于水质洁净、无强腐蚀的蒸汽水汽工况，多用于常规热力、电力辅助系统。

不锈钢测量筒：采用304、316L不锈钢材质，具备耐腐蚀、抗结垢、抗氧化、耐高低温优势，适配水质复杂、轻微腐蚀、杂质含量高的化工工况，使用寿命更长。

4.3 按电极点数分类

常见规格包含8点、12点、16点、20点等，可根据测量量程与精度需求选配。电极点位越多，液位检测分层越细密，能够精准捕捉液位微小波动，测量精度更高，适用于高精度液位监控及联锁保护场景。

五、核心技术参数

工作压力：0.6MPa～32MPa，支持高压非标定制

工作温度：0℃～550℃，适配各类高温蒸汽、工业导电水汽工况

测量中心距：300mm～2200mm，可按设备尺寸定制

电极绝缘电阻：≥100MΩ，绝缘性能优异，无漏电、串扰干扰

适配介质：工业纯水、蒸汽及各类导电液态工艺介质

连接方式：法兰连接、焊接连接，适配各类工业承压设备

配套设备：可适配各类电极式液位电极、SXY5S等系列智能液位监控仪

六、产品特点与功能

6.1 核心功能

实时同步承压设备内部液位，真实还原现场工况；通过多级电极阵列采集分层液位信号，为二次仪表提供精准数据源；缓冲介质冲击，保护电极与精密测控仪表；配合液位监控系统实现液位实时显示、超限报警、安全联锁，有效规避设备干烧、介质溢出、超压运行等安全隐患，保障系统安全稳定运行。

6.2 产品优势

设备整体耐压耐高温，可适应复杂恶劣工业工况；一体化焊接结构密封严密，无泄漏隐患；无机械运动部件，不存在卡滞、磨损、漂移故障，运行稳定性高、故障率低；抗电磁干扰能力强，信号采集传输稳定；结构简洁、运维便捷，仅需定期排污维护；规格标准化程度高，同时支持非标尺寸定制，通用性与适配性强。

七、安装与调试

7.1 安装要求

测量筒必须垂直安装，保证筒体竖直无倾斜，防止液位同步偏差；连通管路尽量短直通畅，减少管路阻力与测量滞后；安装前清理筒体及管路内部杂质，避免堵塞；法兰及焊接接口需均匀紧固、密封严实，安装完成后进行耐压试漏检测；电极安装松紧适度，绝缘防护，杜绝短路、漏电问题。

7.2 调试规范

设备安装完毕后，首先开展整体水压密封性测试，确认承压达标、无渗漏缺陷；系统通水通气后，逐点校验所有电极通断状态，确保信号响应灵敏、动作准确；配合二次液位监控仪校准液位零点、量程及高低报警阈值，测试显示、报警、远传、联锁功能联动正常；调试合格后记录参数，设备方可投入正式运行。

八、日常维护与注意事项

8.1 日常维护

定期开启底部排污阀排污，清除筒内水垢、沉淀物与杂质，防止电极结垢失效、管路堵塞；定期检查筒体焊缝、法兰接口密封状态，及时排查渗漏、松动隐患；周期检测电极绝缘性能，更换老化密封件及损坏电极；设备长期停运时，需排空内部介质，清洁干燥后封存，防止内壁腐蚀、结垢。

8.2 注意事项

1、本设备仅适用于导电液体与蒸汽介质工况，严禁用于油品、气体等非导电介质液位测量。

2、禁止超温、超压超负荷运行，防止筒体变形、焊缝开裂、绝缘击穿引发安全与测量故障。

3、严禁私自切割、焊接、改造筒体结构，不得随意更改电极安装点位与间距。

4、设备检修、拆装、排污作业，必须在系统泄压、降温、停机后进行。

5、高硬度、高杂质水质工况需加密巡检与排污频次，避免结垢堆积造成液位误判。
