化工锅炉电接点水位计

一、产品概述

锅炉电接点水位计是针对锅炉设备特殊运行工况优化设计的专用液位监测装置，主要用于锅炉汽包、除氧器、高压容器等承压设备的水位连续监测。锅炉运行过程中，汽包水位是保障设备安全、稳定、高效运行的关键参数，水位过高易引发蒸汽带水、设备换热效率下降，水位过低会造成受热面干烧、设备损耗加剧，因此精准、实时的水位监测至关重要。

传统玻璃板式水位计存在视野受限、高温高压易损耗、无法远程传输信号等短板，难以适配现代化锅炉自动化管控需求。锅炉电接点水位计摒弃传统观测模式，采用电气传感与信号传输一体化设计，可实现就地直观显示与远程信号同步上传，适配锅炉24小时连续运行工况，兼容自动化控制系统，是现代工业锅炉标配的智能化水位监测设备。

二、核心工作原理

锅炉电接点水位计核心依托汽水电阻率差异原理与连通器液位平衡原理协同工作，实现精准水位识别与信号转换，运行逻辑稳定可靠。

设备通过连通管路与锅炉汽包相连，依据连通器原理，测量筒内部液位与汽包实际液位保持同步。测量筒内部纵向排布多组高精度电极，电极按照标准水位区间均匀布设。在锅炉工况下，饱和水具备良好的导电性能，电阻率低；而饱和蒸汽导电性能极差，电阻率高。

当电极接触液相水介质时，电极与筒体之间形成导通回路，产生有效电信号；当电极接触气相蒸汽时，回路处于断开状态，无信号输出。设备二次仪表通过采集不同高度电极的通断信号，精准判定汽水界面位置，将液位高度转化为红绿双色可视化显示，同时转换为标准模拟信号上传至控制系统，实现水位实时监测、远程传输与超限预警。

三、设备基本结构

锅炉电接点水位计采用分体集成式结构，整体密封性强、耐压耐高温，核心由一次测量单元、信号传输单元、二次显示控制单元三部分组成。

1. 一次测量单元。核心包含高压测量筒体、耐高温高压电极、绝缘密封组件。测量筒体采用优质不锈钢材质，适配锅炉高压高温工况；电极采用氧化铝陶瓷绝缘结构，抗腐蚀、耐老化，可长期抵御汽水介质冲刷；密封组件采用高强度耐压密封件，杜绝高压工况漏气、漏水问题，保障设备运行安全。

2. 信号传输单元。由专用屏蔽电缆、接线端子组成，具备良好的抗电磁干扰能力，可稳定传输电极采集的通断信号，避免锅炉现场复杂电磁环境导致的信号失真、数据波动，保障信号传输精准、无延迟。

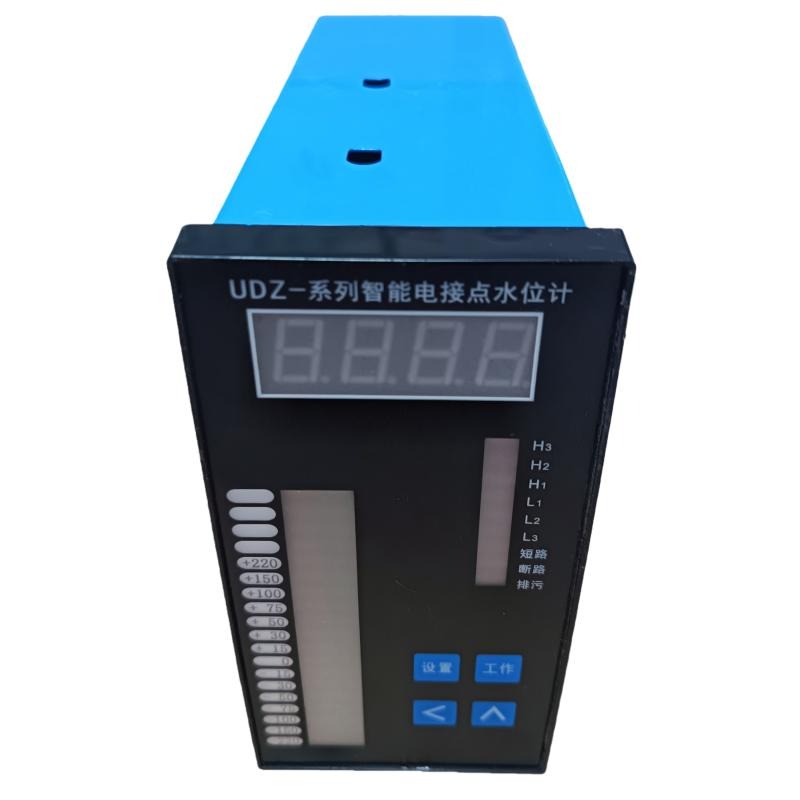

3. 二次显示控制单元。包含信号处理器、显示面板、报警模块、信号输出接口。可就地直观显示实时水位，支持高低水位超限声光预警，同时可输出标准信号对接自动化控制系统，实现水位数据远程监控与联动管控。

四、主要产品分类

根据结构形式与功能配置，锅炉电接点水位计可分为两大类，适配不同锅炉工况与管控需求。

1. 分体式锅炉电接点水位计。测量筒体与二次仪表独立安装，适配大型电站高压锅炉、高温高承压工况，检修便捷、抗震动性能强，信号稳定性高，是火电、大型热电锅炉的主流选型。

2. 一体式锅炉电接点水位计。将测量单元与显示单元集成一体，结构紧凑、安装简便、占地空间小，适用于中小型工业锅炉、化工锅炉、低压换热锅炉等场景，性价比高、运维简单。

五、核心性能特点

1. 工况适配性优异。专为锅炉高温、高压、变负荷运行工况设计，不受锅炉压力、温度波动影响，在锅炉启停、升降负荷等动态工况下仍可保持精准测量，适配性远超普通液位仪表。

2. 测量精准稳定。依托多级电极分层检测，汽水界面识别清晰，无盲区、无滞后，有效规避虚假水位现象，测量数据真实可靠，满足锅炉安全运行监测标准。

3. 自动化适配度高。支持就地显示与远程信号同步传输，可无缝对接各类自动化控制系统，实现水位实时监控、数据存储与超限报警，适配智能化锅炉管控体系。

4. 安全防护性强。设备整体密封设计，耐高温、耐高压、抗腐蚀，无泄漏隐患；自带高低水位报警功能，可提前预判水位异常，规避锅炉缺水、满水引发的运行隐患。

5. 运维成本低。设备结构简单、故障率低，电极使用寿命长，日常仅需常规清洁检查，无需频繁校准与拆机维护，适配工业设备长期连续运行需求。

六、主要应用场景

1. 电站锅炉场景。用于火电厂、热电厂汽包水位监测，适配高压、超高压大型锅炉，保障机组稳定启停与负荷调节。

2. 工业锅炉场景。适配化工、冶金、建材行业各类工业蒸汽锅炉、热水锅炉，监测锅炉汽包与储水腔体水位，保障生产连续稳定。

3. 辅机承压设备场景。可用于锅炉配套除氧器、高低压加热器、冷凝水箱等承压设备的液位监测，锅炉整体测控体系。

七、安装与运维规范

1. 安装要求。设备需垂直固定安装，保证测量筒体与锅炉汽包连通管路通畅，无堵塞、无漏气；电极安装需保持垂直居中，密封组件压实到位，避免倾斜、渗漏；安装完成后需进行压力试压与信号调试，确保水位显示精准、报警功能正常。

2. 日常维护。定期清理测量筒体内部杂质、水垢，避免介质附着影响电极感应精度；检查接线端子紧固状态，防止线路松动、受潮干扰信号。

3. 定期检修。每季度核查电极绝缘性能与信号传输状态，年度更换老化密封配件；针对高水垢工况，定期开展除垢养护，保障设备长期稳定运行。

4. 常见故障处理。出现水位显示不准、信号跳变时，优先排查管路堵塞、电极结垢、线路干扰等问题；出现无信号、报警失灵时，检查电极损坏与二次仪表运行状态，及时检修更换。
