工业锅炉专用电极

一、产品概述

工业锅炉专用电极是针对工业锅炉严苛工况定制化研发的专用传感配件，区别于普通液位检测电极，适配锅炉汽包、除氧器、高低压加热器等承压设备的水位监测需求。工业锅炉运行过程中，内部介质长期处于高温高压状态，水汽循环易产生水垢、杂质附着，且设备常年不间断连续运行，对电极的绝缘性、耐压性、抗老化性有着高要求。

常规通用电极因材质性能不足，易出现绝缘失效、探头腐蚀、信号失灵、测量偏差等问题，无法满足工业锅炉安全运行标准。工业锅炉专用电极通过材质升级与结构优化，针对性解决工况适配性差、易损坏、信号不稳定等痛点，可长期稳定配合电接点水位计完成液位实时采集、信号传输与超限预警，为锅炉自动化测控、安全运维提供核心数据支撑，是工业锅炉热工监测系统的核心配件。

二、工作原理

工业锅炉专用电极依托汽水介质电导率差异原理配合连通器监测机制完成液位检测，整体运行逻辑稳定、响应精准，适配锅炉动态工况变化。

工业锅炉内部饱和水介质具备良好导电性能，电导率较高；而饱和蒸汽为绝缘介质，几乎不具备导电性。电极安装于锅炉水位测量筒体内部，垂直分层布设，与水位计二次测控设备形成完整信号回路。当电极探头与液态水接触时，电极与筒体外壳形成导通回路，输出有效感应电信号；当液位下降，电极探头接触蒸汽介质时，回路断开，无信号输出。

多组不同高度的专用电极协同工作，可精准定位汽水界面位置，将实时液位状态转化为标准化电信号，传输至二次显示仪表，实现锅炉水位的实时显示、数据上传与高低水位预警，全程不受锅炉小幅压力、温度波动影响。

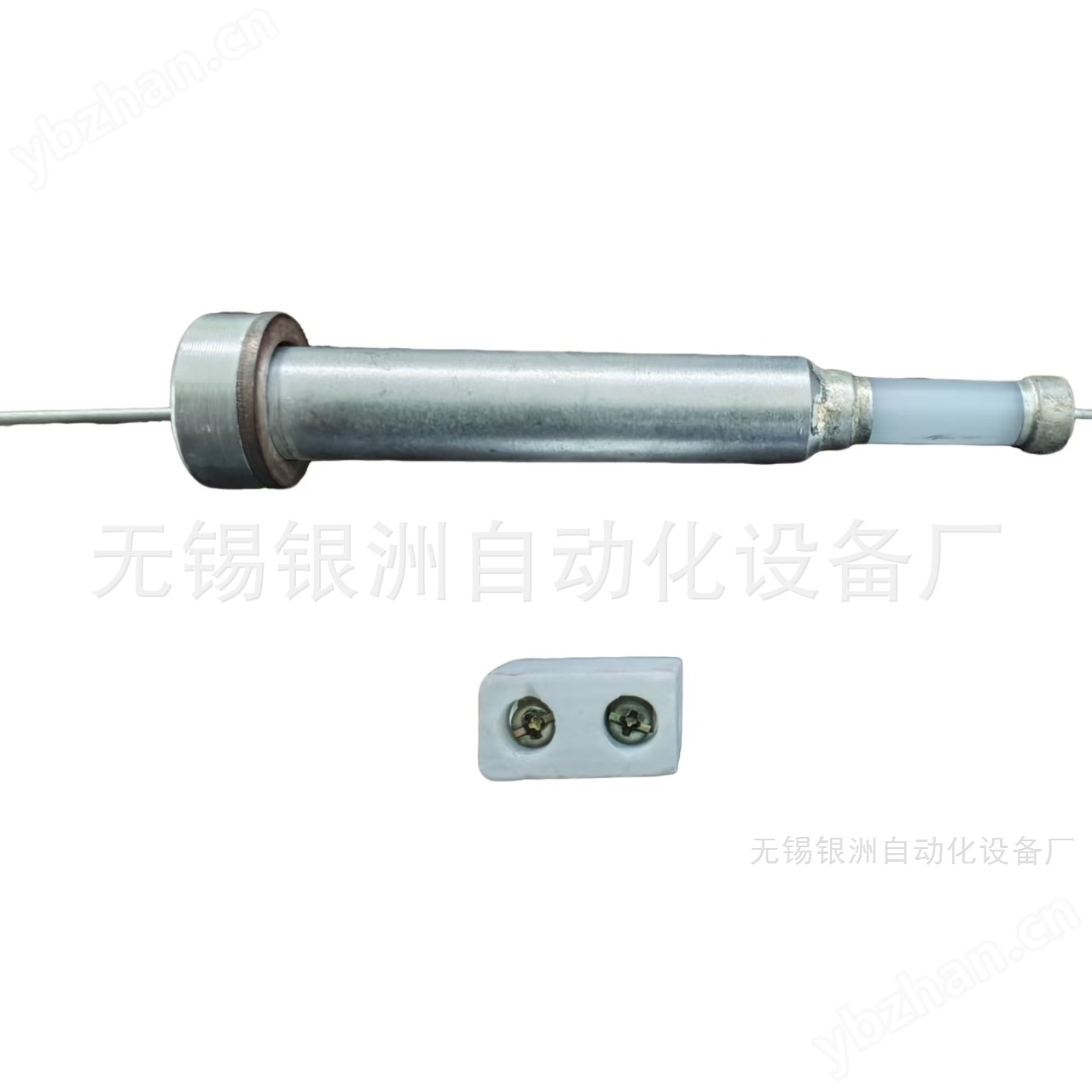

三、核心结构与材质

工业锅炉专用电极采用一体化复合结构，主要由导电芯体、绝缘护套、密封紧固组件、外接接线端四部分组成，各结构协同适配锅炉高压高温工况。

1. 导电芯体。核心传感部件，多采用耐腐不锈钢合金材质，具备高强度抗水汽冲刷、抗氧化能力，导电性能稳定，长期使用不易变形、腐蚀，保障信号采集精准无偏差。

2. 绝缘护套。采用高纯度氧化铝陶瓷材质，绝缘强度高、耐高温、耐高压，可有效隔绝导电芯体与金属筒体，杜绝漏电、短路、信号串扰问题，是保障电极稳定工作的核心结构，适配540℃以内高温、4MPa以内高压工况。

3. 密封紧固组件。配备专用耐高温耐压密封件与螺纹紧固结构，密封性优异，可有效抵御锅炉高压水汽渗透，杜绝渗漏、漏气隐患，适配长期连续运行工况。主流分为外螺纹固定式与压入式两种安装结构，适配不同规格水位测量筒体。

4. 接线端。外置专用接线端子，结构稳固，抗氧化、抗松动，可稳定连接信号传输线缆，避免现场电磁干扰导致的信号波动、失真问题。

四、主要产品分类

根据安装方式、适配工况与结构规格，工业锅炉专用电极可分为两类，精准匹配不同工业锅炉设备需求。

1. 压入式工业锅炉电极。整体结构紧凑，无外露螺纹，采用挤压式固定安装，密封性更强、抗震性能优异，适配电厂大型高压电站锅炉、高负荷连续运行锅炉，抗水汽冲刷能力突出，运维周期更长。

2. 外螺纹式工业锅炉电极。采用标准螺纹接口，安装拆卸便捷、适配性广，便于日常检修更换，主要适配中小型工业锅炉、化工锅炉、除氧器、低压换热承压设备，性价比高，适配常规工业工况。

五、产品核心特性

1. 工况适配性强。专为工业锅炉高温、高压、高湿度、易结垢工况优化设计，耐温耐压性能优异，可适配锅炉启停、负荷升降等动态工况，运行状态稳定。

2. 绝缘性能稳定。高纯度陶瓷绝缘层绝缘强度高，不易老化、击穿，长期使用可有效避免绝缘失效、信号误报、液位显示不准等问题。

3. 抗垢抗腐能力强。合金探头搭配光滑陶瓷表层，不易附着水垢、杂质，可减少介质淤积对测量精度的影响，降低结垢导致的信号失灵故障。

4. 适配兼容性广。可匹配各类工业锅炉电接点水位计、液位测控设备，规格标准化程度高，适配电厂、化工、冶金等多行业锅炉设备改造与新装需求。

5. 运维成本低廉。结构坚固耐用、故障率低，使用寿命长，日常仅需常规清洁养护，无需频繁更换，适配工业设备长期连续运行模式。

六、应用场景

1. 电站热电锅炉场景。适配火电厂、热电厂汽包水位监测系统，配套电接点水位计使用，保障大型高压锅炉机组安全稳定运行。

2. 工业生产锅炉场景。用于化工、冶金、建材、轻工等行业的工业蒸汽锅炉、热水锅炉，实时监测锅炉内部液位状态。

3. 锅炉辅机设备场景。适配除氧器、高低压加热器、冷凝水箱、蒸发器等各类承压辅机设备的液位检测，锅炉整体测控体系。

七、安装与运维要点

1. 安装规范。安装前需检查电极绝缘层、密封件完好无破损，根据设备规格选择对应安装方式，保证电极垂直安装、紧固到位，密封严密，杜绝水汽渗漏；安装完成后需配合水位计进行信号调试，确认液位显示、报警功能正常。

2. 日常养护。定期检查电极表层状态，及时清理附着的水垢、杂质，避免覆盖探头影响信号采集；检查接线端子紧固状态，防止受潮、松动引发信号异常。

3. 定期检修。每季度检测电极绝缘性能与信号传输稳定性，年度排查密封件老化情况，高硬度水质工况需缩短养护周期，避免结垢堆积引发测量故障。

4. 故障处理。出现液位显示跳变、数据不准、无信号等问题时，优先排查电极结垢、绝缘失效、密封渗漏等问题，及时清洁或更换电极，快速恢复设备正常运行。
