工业气动多路气源分配器

一、产品定义

气源分配器属于工业流体辅助分流设备，专为压缩空气管路系统设计。区别于普通三通接头简易分流方式，该产品集成过滤、减压、稳压、排污、多路分配功能，属于一体化集成式气源处理装置。设备将厂区集中压缩气源进行二次净化、压力均衡，按照工艺要求分流至各个用气点位，解决传统管路分压不均、杂质过多、布线杂乱等问题，是工业仪表气动系统标准化配套设备。

二、工作原理

压缩空气由总进气口进入分配器稳压腔体，利用扩容腔体降低气流流速，实现压力缓冲均衡；气流经过内置滤芯完成固液分离，拦截空气中的水分、油污、固体杂质；净化后的洁净气体通过内部独立流道均匀分流至各支路出气口。每一路支路配备独立截止阀，可单独通断、调节气压。底部设有自动或手动排污阀，定期排出沉积污水杂质，持续保证输出气源干燥洁净，为后端仪表提供稳定合格的动力气源。

三、结构组成

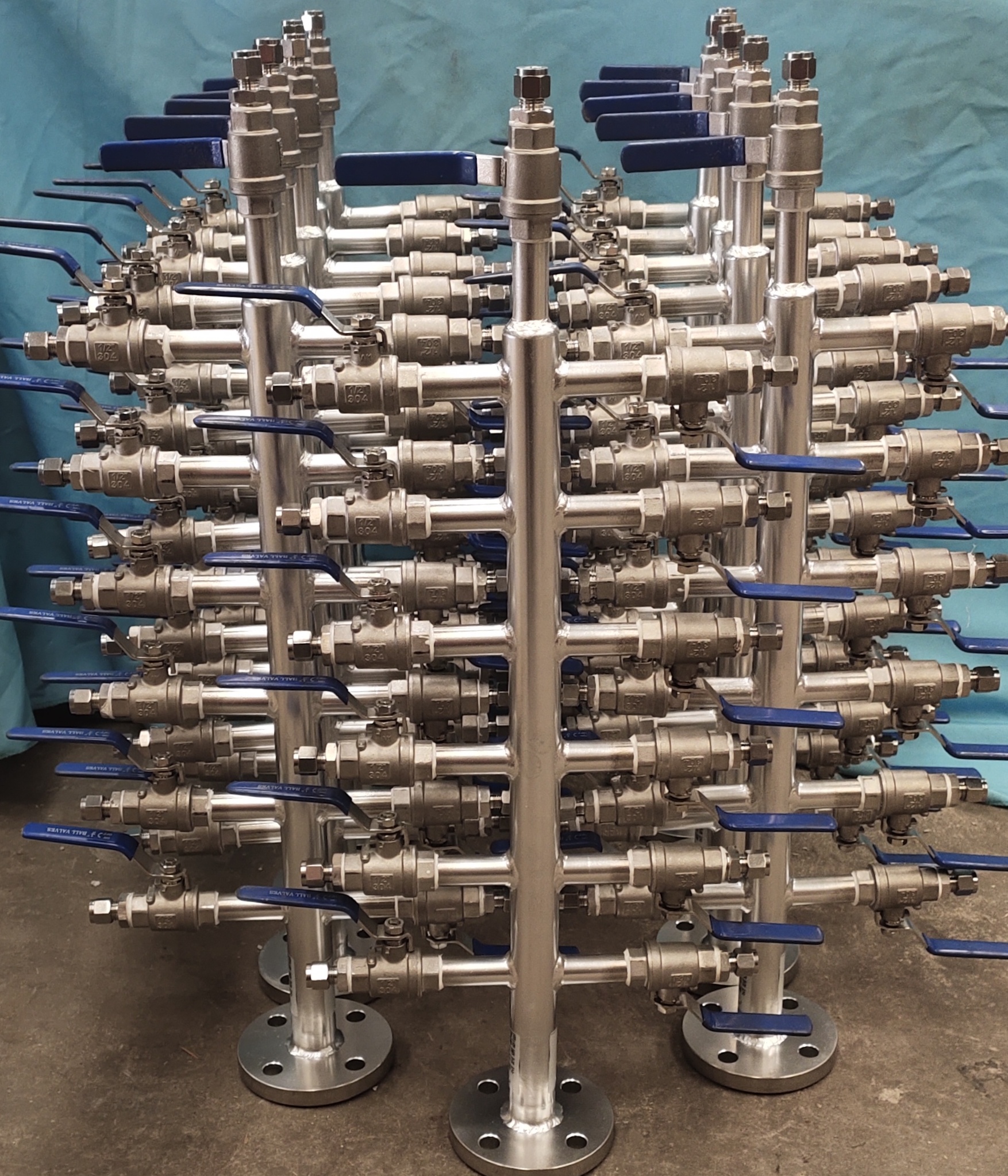

气源分配器主要由承压主腔体、进气接口、多路分流支路、精密过滤滤芯、独立调压球阀、压力表、排污组件、密封壳体组成。腔体一般采用不锈钢或碳钢材质，耐压防腐蚀；支路接口规格统一，方便仪表导压管、吹扫管路对接；顶部压力表实时监测腔体内压力；内置高精度滤芯拦截水汽粉尘；底部排污口实现杂质集中排放，整体结构集成度高，安装维护简单。

四、产品分类

按照材质分为不锈钢气源分配器、碳钢喷塑分配器；按照支路数量分为4路、6路、8路、12路多通道分配箱；按照功能分为普通分流型、过滤稳压型、智能排污型；按照安装方式分为壁挂式、柜装式、管道固定式；按照耐压等级分为低压通用型、高压仪表专用型。电厂仪表吹扫系统多采用不锈钢多路过滤式分配器。

五、技术特点

一是压力均衡稳定，大容量缓冲腔体削弱气压脉动，保证各路输出气压；二是净化能力优异，多级过滤结构除去水分油污，降低仪表管路结垢堵塞概率；三是支路独立可控，每一路单独开关调节，便于单点检修不影响其他用气设备；四是密封性良好，一体锻造腔体，耐高压无泄漏；五是布局规整，集中布线减少现场管路杂乱，提升控制柜整洁度，降低后期运维难度。

六、应用领域

气源分配器多用于火力发电厂烟风吹扫回路、差压仪表供气、气动执行机构控制；同时适配化工、冶金、水处理自动化气动系统。常配合耐磨测风装置、矩阵测风装置、防堵取样器、压力变送器组成仪表测量回路，为探头吹扫、管路通气、阀门动作提供洁净气源。是工业自动化仪表系统中保障测量精准、设备免堵、长期稳定运行的重要辅助设备。
