电厂仪表专用气源分配箱

一、产品定义

气源分配箱是集成过滤、稳压、分流、截止功能于一体的工业集中供气专用装置，属于热工仪表辅助一次设备。区别于简易三通分流接头，该设备具备独立稳压腔体与净化过滤结构，可对空压机输出气源进行二次处理。设备采用一进多出标准化布局，集中管控多路仪表用气支路，优化现场杂乱管路布局。主要用于差压变送器、测风装置、脉冲电磁阀、自动吹扫机构等仪表设备的气源供给，是工业自动化气路系统中规整管路、净化气源、稳定气压的通用配套设备。

二、工作原理

压缩空气由进气口进入大容量稳压腔体，利用扩容降压原理减缓气流流速，削弱管路压力脉动，消除瞬时气压尖峰，实现气源稳压均衡。气流在腔体内完成重力沉降，大颗粒水分、油污自然沉积；细微杂质由内置高精度滤芯拦截，实现气液、气固分离。净化后的干燥气体均匀分配至各独立支路，通过手动球阀单独控制通断与流量，分别输送至后端测量仪表与气动元件。底部排污结构可定期排放沉积污水，持续保证气源洁净度，保障后端仪表测量精准、阀体动作灵敏。

三、结构组成

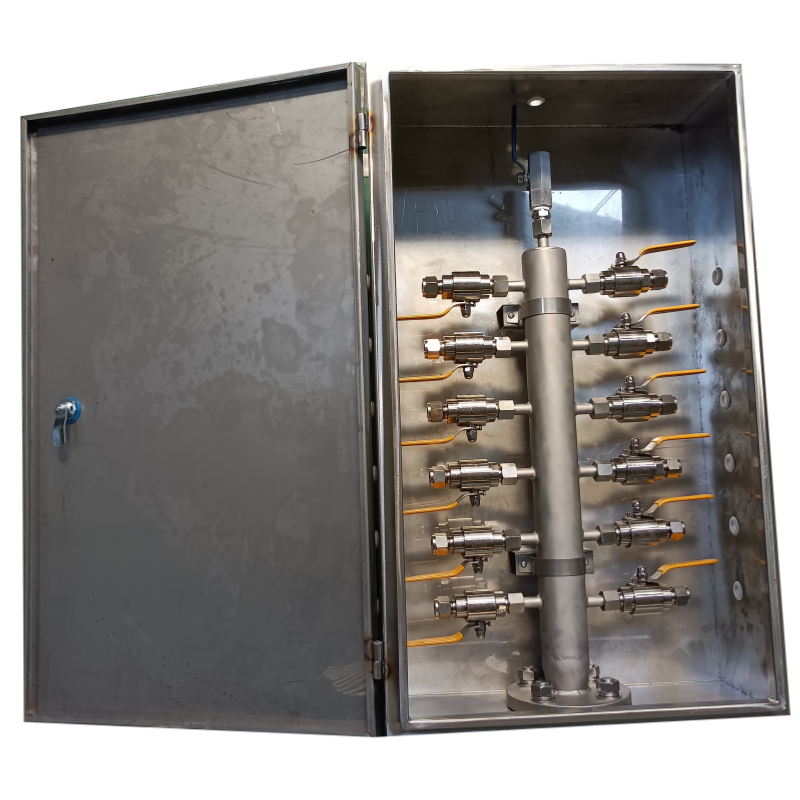

气源分配箱主要由不锈钢密封箱体、稳压缓冲腔体、进气总接口、独立出气支路、精密过滤滤芯、手动截止球阀、排污阀、固定安装支架组成。箱体采用不锈钢板材焊接成型，防尘防潮、耐腐蚀、不易锈蚀；内部腔体容积大，稳压缓冲效果优异；支路阀门独立控制，互不干涉；滤芯采用高精度复合过滤材质，拦截杂质能力强；底部配置排污阀门，方便定期排污维护；外部壁挂支架结构牢固，适配工业现场安装环境。

四、产品分类

按照箱体材质分为201不锈钢分配箱、304不锈钢防腐分配箱；按照支路数量分为4路、6路、8路、12路多规格分配箱；按照净化等级分为简易过滤型、高精度除水除油型；按照耐压等级分为低压通用型、中压工业加强型；按照安装方式分为壁挂式、柜嵌式。火电厂热工管路普遍选用304不锈钢多路高精度过滤款。

五、技术特点

一是稳压效果优异，大容量缓冲腔体削弱气压波动，避免气源脉动造成仪表数据漂移；二是气源净化能力强，重力沉降+滤芯过滤双重结构，去除空气中水分、油污、固体杂质；三是支路独立可控，单路球阀通断管控，检修时互不影响，运维便捷；四是防护等级较高，密封式不锈钢箱体，防尘防水，适配多尘潮湿恶劣工况；五是管路集成规整，集中分配供气，优化现场布线杂乱问题，降低后期故障排查难度。

六、应用领域

该设备主要应用于火力发电厂烟风系统、除尘吹扫系统、仪表取样气路；同时适配化工流程气路、冶金除尘管路、暖通自动化控制系统。常配套风压变送器、皮托管、脉冲控制仪、气动阀门使用，为测压仪表、吹扫装置、气动执行元件提供干燥洁净、压力恒定的压缩空气。是工业气路系统中稳压净化、集中分流、安全防护的关键辅助设备，保障自动化仪表长期稳定运行。
