工业气动管路气源分流器

一、产品定义

气源分配器属于工业气源处理一次元件，是实现压缩空气集中分流、稳压、净化的专用集成配件。区别于管路三通简易分流方式，气源分配器采用集成式阀体结构，内部气路经过优化设计，可保证每一路出气压力均匀。设备无复杂电气结构，依靠纯机械气路实现分流稳压，主要用于集中给现场多台仪表、气动阀门、自动吹扫设备分配仪表用气。因其体积小、安装灵活、免日常维护，是工业热工气路规范化布置、简化管路走向的通用基础元件。

二、工作原理

压缩空气由总进气口进入分配器内部稳压腔体，腔体容积突然扩大，气流流速降低，管路压力脉动被有效缓冲，实现气压稳压均衡。空气中含有的液态水、油污及固体颗粒在惯性与重力作用下自然沉降，洁净气体均匀分流至各个独立出气通道。每一路出气口压力保持，不会出现远端气压衰减、互相抢压的现象。部分高配分配器内置精密滤芯，进一步吸附细微杂质，保证输出气源干燥洁净，后端无需额外加装过多过滤元件，实现分流、稳压、净化一体化处理。

三、结构组成

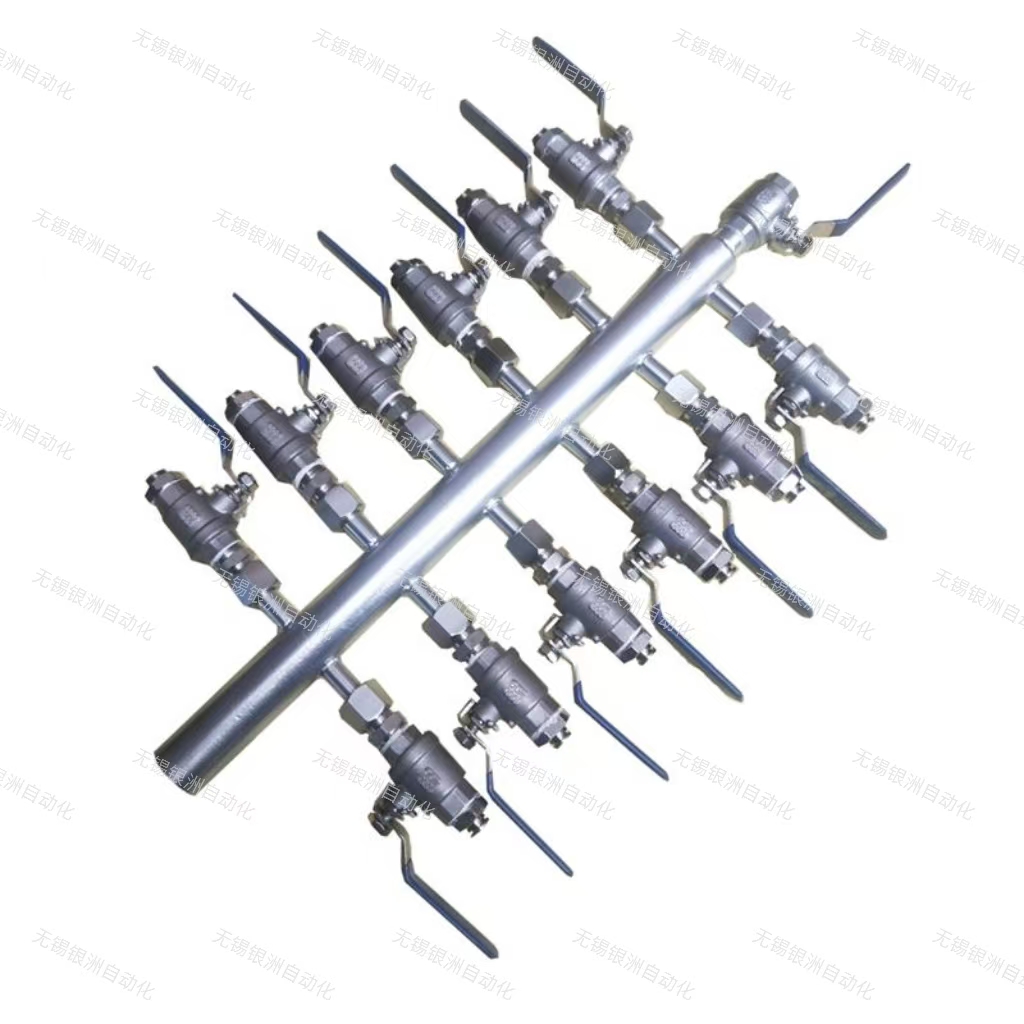

气源分配器主要由金属阀体、进气主接口、多路出气分接口、内置稳压腔、沉淀排污结构、密封垫圈、固定安装孔组成。阀体一般采用黄铜或不锈钢锻造，一体成型无焊接缝隙，承压性能优异；内部气路光滑无节流死角，气流损耗低；底部设置排污孔，可定期排出沉积油水杂质；接口采用标准锥螺纹密封，气密性好，不易漏气；外部预留固定安装孔，可直接壁挂固定，适配工业管道、控制柜狭小安装空间。

四、产品分类

按照材质分为黄铜气源分配器、304不锈钢分配器、316L防腐分配器；按照出气路数分为4路、6路、8路、10路、12路；按照结构形式分为块状一体式、管式直通式、箱体集成式；按照耐压等级分为低压通用型、中压加强型；按照净化能力分为基础分流型、过滤净化复合型。火电厂热工测点普遍选用不锈钢一体式多路气源分配器。

五、技术特点

一是分压均匀稳定，内部大容量稳压腔，各路气压无偏差，杜绝仪表供气不均；二是气密性能优异，一体锻造阀体，耐压不漏气，抗震动不易松动；三是自带净化能力，重力沉降杂质，减少管路积水积油；四是安装简便紧凑，体积小巧，排布规整，优化现场杂乱管路；五是免维护寿命长，无运动部件，耐腐蚀不易生锈，长期运行故障率极低。

六、应用领域

该设备主要用于火力发电厂烟风测压系统、除尘吹扫气路、气动执行机构供气；同时应用于化工自动化气路、冶金除尘管路、环保脱硫脱硝仪表供气。常配合风压变送器、防堵取样器、智能吹扫装置使用，为测压仪表提供恒定、洁净、均衡的仪表气源，减少气压波动造成的数据漂移，降低管路堵塞概率，保障工业自动化仪表长期稳定运行。
